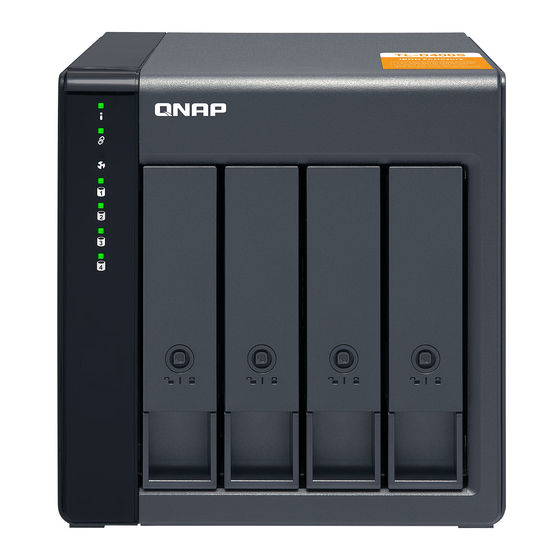

QNAP JBOD Gehäuse Bedienungsanleitung 1. Vorwort Über diese Anleitung Diese Anleitung enthält Informationen zu den QNAP TL-D400S, TL-D800S, and TL-D1600S JBOD- Gehäusen und Schritt-für-Schritt-Anweisungen zum Installieren der Hardware. Es enthält zudem Anweisungen zur grundlegenden Bedienung und Fehlerbehebung. Zielgruppe Dieses Dokument richtet sich an Verbraucher und Speicheradministratoren. Es geht davon aus, dass Nutzer über ein grundlegendes Verständnis für Speicher- und Datensicherungskonzepte verfügen.
JBOD-Gehäusen. Über QNAP JBOD-Gehäuse QNAP JBOD-Gehäuse erhöhen die Kapazität und den Nutzen Ihres NAS oder Computers und bieten eine breite Palette von Speicheranwendungen. Laufwerke, die in JBOD-Gehäusen installiert sind, können unabhängig verwaltet oder vom Host Gerät als Software RAID konfiguriert werden. Das TL-D400S, TL- D800S und TL-D1600S verfügen über SFF-8088 Ports, um eine schnelle und effiziente Datenübertragung...
Seite 6
• Diese Ports sind nur für den Anschluss des Host Bus Adapters an ein JBOD-Gehäuse vorgesehen. Schnittstelle Switches • Ein/Aus Wichtig QNAP empfiehlt, mindestens zwei Sekunden nach dem Ausschalten des JBOD-Gehäuses zu warten, bevor es wieder eingeschaltet wird. • Lüfterdrehzahl • Audioalarm Abmessungen...
119,65 x 68,9 x 12 mm 4,12 x 2,71 x 0,47 Zoll 4,71 x 2,71 x 0,47 Zoll 4,71 x 2,71 x 0,47 Zoll Tipp Technische Daten des Modells gelten vorbehaltlich Änderungen. Die neuesten Spezifikationen finden Sie unter https://www.qnap.com. Lieferumfang Komponente Anzahl JBOD-Gehäuse Netzteil...
QNAP JBOD Gehäuse Bedienungsanleitung Komponente Anzahl Anschlusskabel • TL-D400S: 1 x SFF-8088 • TL-D800S: 2 x SFF-8088 • TL-D1600S: 4 x SFF-8088 auf SFF-8644 QXP Host Bus Adapter • TL-D400S: QXP-400eS-A1164 • TL-D800S: QXP-800eS-A1164 • TL-D1600S: QXP-1600eS Laufwerkseinschubschlüssel Schrauben für 2,5-Zoll-Laufwerk •...
Seite 9
QNAP JBOD Gehäuse Bedienungsanleitung TL-D800S Komponente Komponente LCD-Anzeige Lüfterfehler LED Enter (Eingabe)-Taste Link LED Select (Auswahl)-Taste Status-LED Laufwerks-LEDs TL-D1600S Komponente Komponente Enter (Eingabe)-Taste Status-LED Select (Auswahl)-Taste Laufwerks-LEDs Produktübersicht...
QNAP JBOD Gehäuse Bedienungsanleitung TL-D800S TL-D1600S Sicherheitsinformationen Die folgenden Anweisungen helfen, die persönliche Sicherheit und die Sicherheit der Umwelt zu gewährleisten. Lesen Sie diese Anweisungen sorgfältig durch, bevor Sie irgendwelche Tätigkeiten ausführen. Allgemeine Anweisungen • Das Gerät sollte an einem sicheren Ort mit eingeschränktem Zugriff aufbewahrt werden, der mit einem Werkzeug, Schloss, und Schlüssel oder einem anderen Sicherheitsmittel gesteuert wird.
Seite 14
QNAP JBOD Gehäuse Bedienungsanleitung • Nur qualifizierte, sachkundige und autorisierte Personen mit Kenntnissen aller Einschränkungen, Sicherheitsvorkehrungen sowie Installations- und Wartungsverfahren sollten physischen Zugang zum Gerät haben. • Um mögliche Verletzungen oder Schäden an Komponenten zu vermeiden, stellen Sie sicher, dass die Laufwerke und andere interne Systemkomponenten abgekühlt sind, bevor Sie sie berühren.
• Ein oder mehrere SFF-8088 Anschlusskabel • QXP Host Bus Adapter Wichtig Ein QNAP QXP Host Bus Adapter ist für den Anschluss des JBOD-Gehäuses an ein Host Gerät erforderlich. Host Bus Adapter von Drittanbietern sind möglicherweise nicht mit QNAP JBOD-Gehäusen kompatibel.
Seite 16
QNAP JBOD Gehäuse Bedienungsanleitung • Installieren von 2,5-Zoll-Laufwerken in 3,5-Zoll-Laufwerkseinsätzen • Installation von SSDs in SSD Laufwerkseinsätzen 3. Schließen Sie das Netzkabel an. 4. Schließen Sie das JBOD-Gehäuse am NAS oder Computer an. Weitere Informationen finden Sie in den folgenden Themen: •...
3. Hardwareinstallation Dieser Abschnitt enthält Informationen zur Installation von Laufwerken, sowie die Verbindung des JBOD- Gehäuses mit einem NAS oder Computer. Festplatteninstallation QNAP JBOD-Gehäuse sind kompatibel mit 3,5-Zoll- und 2,5-Zoll-Festplatten sowie 2,5-Zoll Solid-State- Drives. 3,5-Zoll Laufwerken in 3,5-Zoll Einsätzen installieren Warnung Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.
Seite 18
QNAP JBOD Gehäuse Bedienungsanleitung 3. Setzen Sie ein Laufwerk in dem Einsatz ein. a. Entfernen Sie die Halterungen an den Seiten des Laufwerkeinsatzes. b. Setzen Sie die Festplatte in den Einsatz ein, sodass die Löcher an den Seiten der Festplatte an den Löchern in den Seiten des Einsatzes ausgerichtet sind.
Seite 19
QNAP JBOD Gehäuse Bedienungsanleitung d. Optional: Bringen Sie die Schrauben an, um das Laufwerk weiter zu sichern. Wichtig QNAP empfiehlt für den Transport, die Schrauben an den Laufwerkseinsätzen am Gerät anzubringen. 4. Schieben Sie den Einsatz in den Laufwerkschacht ein.
QNAP JBOD Gehäuse Bedienungsanleitung c. Optional: Sperren Sie den Einsatz. 5. Schalten Sie das JBOD-Gehäuse ein. Anmerkung Es kann bis zu 30 Sekunden dauern, bis das JBOD-Gehäuse das neue Laufwerk erkennt. Installieren von 2,5-Zoll-Laufwerken in 3,5-Zoll-Laufwerkseinsätzen Warnung Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.
Seite 21
QNAP JBOD Gehäuse Bedienungsanleitung 2. Entfernen Sie einen Laufwerkseinsatz. a. Optional: Entsperren Sie den Einsatz. Anmerkung Die vorinstallierten Laufwerkseinsätze sind entriegelt. Wichtig Stellen Sie sicher, dass die Schlüssel des Laufwerkseinsatzes an einem sicheren Ort aufbewahrt werden. b. Ziehen Sie am Griff, um den Laufwerkeinsatz zu entriegeln.
Seite 22
QNAP JBOD Gehäuse Bedienungsanleitung 3. Setzen Sie ein Laufwerk in dem Einsatz ein. a. Entfernen Sie die rechte Halterung von dem Laufwerkeinsatz. b. Setzen Sie das Laufwerk in den Einsatz ein, sodass die Löcher unten am Laufwerk an den Löchern am Boden des Einsatzes ausgerichtet sind.
QNAP JBOD Gehäuse Bedienungsanleitung b. Drücken Sie den Griff. c. Optional: Sperren Sie den Einsatz. 5. Schalten Sie das JBOD-Gehäuse ein. Anmerkung Es kann bis zu 30 Sekunden dauern, bis das JBOD-Gehäuse das neue Laufwerk erkennt. Installation von SSDs in SSD Laufwerkseinsätzen...
Seite 24
QNAP JBOD Gehäuse Bedienungsanleitung 1. Schalten Sie das JBOD-Gehäuse aus. 2. Entfernen Sie den Laufwerkseinsatz. a. Optional: Entsperren Sie den Einsatz. Anmerkung Die vorinstallierten Laufwerkseinsätze sind entriegelt. Wichtig Stellen Sie sicher, dass die Schlüssel des Laufwerkseinsatzes an einem sicheren Ort aufbewahrt werden.
Seite 25
QNAP JBOD Gehäuse Bedienungsanleitung 3. Setzen Sie ein Laufwerk in dem Einsatz ein. a. Richten Sie den SATA-Anschluss am Laufwerk an der Öffnung am Ende des Einsatzes aus. b. Setzen Sie ein Laufwerk in den Einsatz ein. 4. Schieben Sie den Einsatz in den Laufwerkschacht ein.
Anweisungen zur Installation von Erweiterungskarten finden Sie im Abschnitt zur Hardware Installation im NAS Benutzerhandbuch. Wichtig Der QNAP QXP Host Bus Adapter ist für den Anschluss des JBOD-Gehäuses an ein Host Gerät erforderlich. Host Bus Adapter von Drittanbietern sind möglicherweise nicht mit QNAP JBOD Gehäusen kompatibel.
Seite 27
QNAP JBOD Gehäuse Bedienungsanleitung TL-D400S TL-D800S Hardwareinstallation...
Das NAS kann bis zu 30 Sekunden benötigen, um das JBOD-Gehäuse und die installierten Laufwerke zu erkennen. Anschließen des JBOD-Gehäuses an einen Computer Wichtig QNAP JBOD-Gehäuse können nicht mit mehr als einem Host gleichzeitig verbunden werden. 1. Schalten Sie den Computer aus. 2. Schalten Sie das JBOD-Gehäuse aus 3.
Seite 29
Informationen zur Installation von Erweiterungskarten finden Sie in den Hardware Installationsanweisungen für den Computer. Wichtig Der QNAP QXP Host Bus Adapter ist für den Anschluss des JBOD-Gehäuses an ein Host Gerät erforderlich. Host Bus Adapter von Drittanbietern sind möglicherweise nicht mit QNAP JBOD Gehäusen kompatibel.
Seite 30
4. Schalten Sie das JBOD-Gehäuse ein. 5. Schalten Sie den Computer ein. 6. Stellen Sie sicher, dass das JBOD-Gehäuse vom Computer erkannt wird. a. Wechseln Sie zur Datenträgerverwaltung Ihres Computers, oder öffnen Sie den QNAP JBOD Manager unter Microsoft Windows oder Linux Ubuntu. Anmerkung Um den QNAP JBOD Manager herunterzuladen, wechseln Sie zu https://download.qnap.com.
QNAP JBOD Gehäuse Bedienungsanleitung 4. Grundlegende Bedienung Dieses Kapitel enthält Informationen zur grundlegenden Bedienung des JBOD-Gehäuses. LCD-Anzeige Einige JBOD-Gehäuse verfügen über eine LCD-Anzeige, die es Ihnen ermöglicht, Statusinformationen anzuzeigen. Tipp • Drücken Sie auf Enter (Eingabe), um den Namen des JBOD-Gehäuses und die Firmwareversion anzuzeigen.
QNAP JBOD Gehäuse Bedienungsanleitung Meldungstyp Systemmeldung Beschreibung Ereignis Port {1} verbunden Ein Host wurde mit dem Port verbunden. mit {2} • {1}: Port ID • {2}: Host Servername Lüftergeschwindigkeit Die Einstellung der Lüftergeschwindigkeit wurde eingestellt geändert. auf {1} {1}: Lüftergeschwindigkeit Einstellung: •...
QNAP JBOD Gehäuse Bedienungsanleitung Status Beschreibung Systemstatus Grün Das Gerät ist betriebsbereit. • Der Systemlüfter funktioniert nicht. • Die Systemtemperatur liegt über dem Schwellenwert. Link Grün Das Gerät ist mit dem Host verbunden. Das Gerät ist nicht mit dem Host verbunden.
Seite 34
QNAP JBOD Gehäuse Bedienungsanleitung • Automatisch Bei Einstellung auf Auto ändert sich die Lüftergeschwindigkeit automatisch entsprechend der Innentemperatur des Geräts. • Hoch • Mittel • Niedrig Grundlegende Bedienung...
Erkennung des JBOD-Gehäuses durch Speicher & Snapshots oder QNAP JBOD Manager erzwingen Wenn Speicher & Snapshots oder der QNAP JBOD Manager das JBOD-Gehäuse während des Betriebs nicht lokalisieren können, könnten die Laufwerke oder Daten fehlerhaft sein. 1. Schalten Sie das JBOD-Gehäuse aus.
QNAP JBOD Gehäuse Bedienungsanleitung 12. Suchen Sie das Volume, das die neue Festplatte enthält, und vergewissern Sie sich, dass der Status Aktualisierung lautet. Support und sonstige Ressourcen QNAP stellt folgende Ressourcen bereit: Ressource Dokumentation https://docs.qnap.com Service Portal https://service.qnap.com Downloads https://download.qnap.com Community-Forum https://forum.qnap.com...
QNAP JBOD Gehäuse Bedienungsanleitung 6. Glossar QNAP NAS-Betriebssystem QNAP JBOD Manager Software Dienstprogramm für Windows, Linux und MacOS, mit dem Sie QNAP JBOD-Gehäuse anzeigen und konfigurieren können Speicher & Snapshots QTS Dienstprogramm, mit dem Sie QNAP JBOD-Gehäuse anzeigen und konfigurieren können, die mit...
