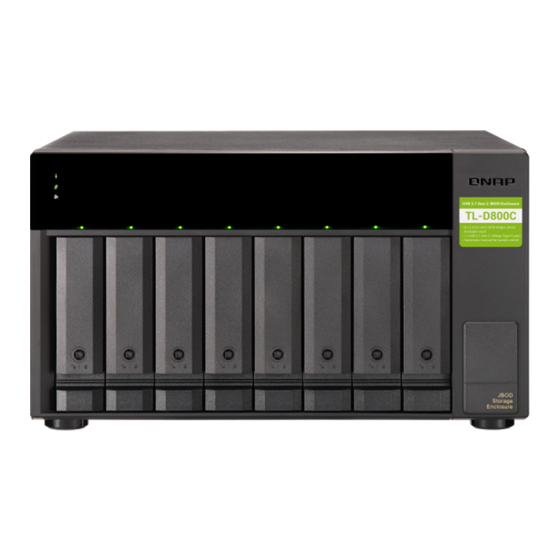

- Seite 1 JBOD-Gehäuse TL-D800C Benutzerhandbuch Dokumentversion: 4 28/12/2020...
- Seite 2 Entfernen eines USB-Kabels aus dem USB-Kabel-Clip................21 4. Grundlegende Bedienung LEDs................................23 Audioalarm..............................23 Lüftergeschwindigkeit Schalter........................24 5. Problemlösung Erkennung des JBOD-Gehäuses durch Speicher & Snapshots oder QNAP JBOD Manager erzwingen..Hot-Swapping von ausgefallenen Festplatten.................... 25 Support und sonstige Ressourcen......................26 6. Glossar QTS................................27 QNAP JBOD Manager..........................27 Speicher &...
- Seite 3 SJ/T 11364-2006............................37...
- Seite 4 TL-D800C Benutzerhandbuch 1. Vorwort Über diese Anleitung Diese Anleitung enthält Informationen zum JBOD-Gehäuse QNAP TL-D800C und Schritt-für-Schritt- Anweisungen zum Installieren der Hardware. Es enthält zudem Anweisungen zur grundlegenden Bedienung und Fehlerbehebung. Zielgruppe Dieses Dokument richtet sich an Verbraucher und Speicheradministratoren. Es geht davon aus, dass Nutzer über ein grundlegendes Verständnis für Speicher- und Datensicherungskonzepte verfügen.
- Seite 5 Gehäusen installiert sind, können unabhängig verwaltet oder vom Host Gerät als Software RAID konfiguriert werden. Das TL-D800C verfügt über einen USB 3.1 Gen 2 Typ-C Port, um eine schnelle und effiziente Datenübertragung zwischen dem JBOD-Gehäuse und dem Host Gerät zu gewährleisten. Das TL-D800C ist mit Geräten kompatibel, die unter den Betriebssystemen Windows®, Mac®...
- Seite 6 TL-D800C Benutzerhandbuch Komponente TL-D800C Switches • Ein/Aus Wichtig QNAP empfiehlt, mindestens zwei Sekunden nach dem Ausschalten des JBOD-Gehäuses zu warten, bevor es wieder eingeschaltet wird. • Lüfterdrehzahl • Audioalarm Abmessungen Formfaktor Tower Abmessungen (H x B x T) 188,20 x 329,30 x 281,40 cm...
- Seite 7 TL-D800C Benutzerhandbuch Lieferumfang Komponente Anzahl TL-D800C Netzkabel USB Typ-C auf USB Typ-A Anschlusskabel USB-Kabel-Clip Laufwerkseinschubschlüssel Schrauben für 3,5-Zoll-Laufwerk Schrauben für 2,5-Zoll-Laufwerk Kurzinstallationsanleitung Komponenten Vorderseite Komponente Komponente Laufwerks-LEDs Link LED Lüfterfehler LED Status-LED Produktübersicht...
- Seite 8 TL-D800C Benutzerhandbuch Rückseite Komponente Komponente Anschluss für Netzkabel Lüftergeschwindigkeit Schalter Systemlüfter 1 USB 3.1 Gen 2 Typ-C Port Systemlüfter 2 USB-Kabelclip-Steckplatz Kensington-Sicherheitsschloss Audioalarm Schalter Netzschalter Laufwerksnummerierung Produktübersicht...
- Seite 9 TL-D800C Benutzerhandbuch Sicherheitsinformationen Die folgenden Anweisungen helfen, die persönliche Sicherheit und die Sicherheit der Umwelt zu gewährleisten. Lesen Sie diese Anweisungen sorgfältig durch, bevor Sie irgendwelche Tätigkeiten ausführen. Allgemeine Anweisungen • Das Gerät sollte an einem sicheren Ort mit eingeschränktem Zugriff aufbewahrt werden, der mit einem Werkzeug, Schloss, und Schlüssel oder einem anderen Sicherheitsmittel gesteuert wird.
- Seite 10 TL-D800C Benutzerhandbuch Installationsanforderungen Kategorie Element Umgebung • Raumtemperatur: 0˚C bis 40˚C (32˚F bis 104˚F) • Nicht kondensierende relative Luftfeuchtigkeit: 5 bis 95% • Feuchtkugeltemperatur: 27˚C (80,6˚F) • Ebene, antistatische Oberfläche, wo das Gerät weder direktem Sonnenlicht noch Flüssigkeiten oder Chemikalien ausgesetzt ist Hardware und Peripheriegeräte...
- Seite 11 Dieser Abschnitt enthält Informationen zur Installation von Laufwerken, sowie die Verbindung des JBOD- Gehäuses mit einem NAS oder Computer. Festplatteninstallation QNAP JBOD-Gehäuse sind kompatibel mit 3,5-Zoll Laufwerken, 2,5-Zoll Laufwerken, sowie 2,5-Zoll Solid- State-Drives. 3,5-Zoll Laufwerken in 3,5-Zoll Einsätzen installieren Warnung Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.
- Seite 12 TL-D800C Benutzerhandbuch 3. Setzen Sie ein Laufwerk in dem Einsatz ein. a. Entfernen Sie die Halterungen an den Seiten des Laufwerkeinsatzes. b. Setzen Sie die Festplatte in den Einsatz ein, sodass die Löcher an den Seiten der Festplatte an den Löchern in den Seiten des Einsatzes ausgerichtet sind.
- Seite 13 TL-D800C Benutzerhandbuch d. Optional: Bringen Sie die Schrauben an, um das Laufwerk weiter zu sichern. Wichtig QNAP empfiehlt für den Transport, die Schrauben an den Laufwerkseinsätzen am Gerät anzubringen. 4. Schieben Sie den Einsatz in den Laufwerkschacht ein. a. Setzen Sie den Einsatz in den Laufwerkschacht ein.
- Seite 14 TL-D800C Benutzerhandbuch c. Optional: Sperren Sie den Einsatz. 5. Schalten Sie das JBOD-Gehäuse ein. Anmerkung Es kann bis zu 30 Sekunden dauern, bis das JBOD-Gehäuse das neue Laufwerk erkennt. 2,5-Zoll Laufwerken in 3,5-Zoll Einsätzen installieren Warnung Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.
- Seite 15 TL-D800C Benutzerhandbuch 2. Entfernen Sie einen Laufwerkseinsatz. a. Optional: Entsperren Sie den Einsatz. Anmerkung Die vorinstallierten Laufwerkseinsätze sind entriegelt. Wichtig Stellen Sie sicher, dass die Schlüssel des Laufwerkseinsatzes an einem sicheren Ort aufbewahrt werden. b. Ziehen Sie am Griff, um den Laufwerkeinsatz zu entriegeln.
- Seite 16 TL-D800C Benutzerhandbuch 3. Setzen Sie ein Laufwerk in dem Einsatz ein. a. Entfernen Sie die rechte Halterung von dem Laufwerkeinsatz. b. Setzen Sie das Laufwerk in den Einsatz ein, sodass die Löcher unten am Laufwerk an den Löchern am Boden des Einsatzes ausgerichtet sind.
- Seite 17 TL-D800C Benutzerhandbuch b. Drücken Sie den Griff. c. Optional: Sperren Sie den Einsatz. 5. Schalten Sie das JBOD-Gehäuse ein. Anmerkung Es kann bis zu 30 Sekunden dauern, bis das JBOD-Gehäuse das neue Laufwerk erkennt. Anschließen des JBOD-Gehäuses an ein NAS Wichtig •...
- Seite 18 • Schließen Sie das JBOD-Gehäuse nicht über einen USB Hub an ein Host Gerät an. • Startfehler können auftreten, wenn das externe Gerät wiederholt innerhalb kurzer Zeit vom Host Gerät getrennt und wieder angeschlossen wird. QNAP empfiehlt, 10 Sekunden zu warten, bevor das externe Gerät wieder mit dem Host Gerät verbunden wird.
- Seite 19 Laufwerke zu erkennen. Anschließen des JBOD-Gehäuses an einen Computer Wichtig • QNAP JBOD-Gehäuse können nicht mit mehr als einem Host gleichzeitig verbunden werden. • QNAP JBOD-Gehäuse unterstützen keine USB 2.0 Verbindungen. • Abhängig von der Anzahl der installierten Laufwerke kann das JBOD-Gehäuse mehr USB Endpunkte benötigen, als das Host Gerät an einer einzelnen USB-Verbindung...
- Seite 20 TL-D800C Benutzerhandbuch • Startfehler können auftreten, wenn das externe Gerät wiederholt innerhalb kurzer Zeit vom Host Gerät getrennt und wieder angeschlossen wird. QNAP empfiehlt, 10 Sekunden zu warten, bevor das externe Gerät wieder mit dem Host Gerät verbunden wird. 1. Schalten Sie den Computer aus.
- Seite 21 TL-D800C Benutzerhandbuch Anbringen des USB-Kabel-Clips Wichtig • Der USB-Kabelclip hält das Kabel in der Nähe des Gehäuses, um mögliche Schäden am Kabel oder an nahe gelegenen Komponenten zu vermeiden. • Der Clip kann nach dem Anbringen an das JBOD-Gehäuse nicht mehr entfernt werden.
- Seite 22 TL-D800C Benutzerhandbuch Entfernen eines USB-Kabels aus dem USB-Kabel-Clip 1. Öffnen Sie den Kabel-Clip. 2. Entfernen Sie das Kabel aus dem Clip. Hardwareinstallation...
- Seite 23 TL-D800C Benutzerhandbuch Hardwareinstallation...
- Seite 24 Es ist ein Lese/Schreibfehler auf einem Laufwerk aufgetreten. Anmerkung Die Laufwerks-LEDs funktionieren nur beim Anschluss an ein NAS oder einen Computer mit QTS, QTS hero oder QNAP JBOD Manager. Audioalarm Anmerkung Der Audioalarm kann mit dem Audioalarm Schalter an der Rückseite des JBOD-Gehäuses ein- und ausgeschaltet werden.
- Seite 25 • Die Systemtemperatur liegt über dem Schwellenwert. Anmerkung • Der Standard Temperaturwarnschwellenwert beträgt 65°C. Sie können den Schwellenwert mit dem QNAP JBOD Manager auf eine Temperatur zwischen 55°C und 69°C einstellen. • Die kritische Temperaturschwelle liegt bei 70°C. Lüftergeschwindigkeit Schalter Auf der Rückseite des JBOD-Gehäuses befindet sich ein Schalter für die Lüftergeschwindigkeit, mit dem die...
- Seite 26 Erkennung des JBOD-Gehäuses durch Speicher & Snapshots oder QNAP JBOD Manager erzwingen Wenn Speicher & Snapshots oder der QNAP JBOD Manager das JBOD-Gehäuse während des Betriebs nicht lokalisieren können, könnten die Laufwerke oder Daten fehlerhaft sein. 1. Schalten Sie das JBOD-Gehäuse aus.
- Seite 27 TL-D800C Benutzerhandbuch 12. Suchen Sie das Volume, das die neue Festplatte enthält, und vergewissern Sie sich, dass der Status Aktualisierung lautet. Support und sonstige Ressourcen QNAP stellt folgende Ressourcen bereit: Ressource Dokumentation https://docs.qnap.com Service Portal https://service.qnap.com Downloads https://download.qnap.com Community-Forum https://forum.qnap.com...
- Seite 28 TL-D800C Benutzerhandbuch 6. Glossar QNAP NAS-Betriebssystem QNAP JBOD Manager Software Dienstprogramm für Windows, Linux und MacOS, mit dem Sie QNAP JBOD-Gehäuse anzeigen und konfigurieren können Speicher & Snapshots QTS Dienstprogramm, mit dem Sie QNAP JBOD-Gehäuse anzeigen und konfigurieren können, die mit...
- Seite 29 Bestimmungen. Eingeschränkte Garantie QNAP bietet für seine Produkte eine eingeschränkte Garantie. Für Ihr Hardware-Produkt der Marke QNAP gilt für die Dauer von einem (1) oder mehr Jahren ab Rechnungsdatum eine Gewährleistung gegen Material- und Verarbeitungsmängel. ("Garantiezeitraum"). Ihre Garantieansprüche können Sie auf www.qnap.com/...
- Seite 30 TL-D800C Benutzerhandbuch Preamble The GNU General Public License is a free, copy left license for software and other kinds of works. The licenses for most software and other practical works are designed to take away your freedom to share and change the works. By contrast, the GNU General Public License is intended to guarantee your freedom to share and change all versions of a program--to make sure it remains free software for all its users.
- Seite 31 TL-D800C Benutzerhandbuch modifying a private copy. Propagation includes copying, distribution (with or without modification), making available to the public, and in some countries other activities as well. To “convey” a work means any kind of propagation that enables other parties to make or receive copies.
- Seite 32 TL-D800C Benutzerhandbuch When you convey a covered work, you waive any legal power to forbid circumvention of technological measures to the extent such circumvention is effected by exercising rights under this License with respect to the covered work, and you disclaim any intention to limit operation or modification of the work as a means of enforcing, against the work's users, your or third parties' legal rights to forbid circumvention of technological measures.
- Seite 33 TL-D800C Benutzerhandbuch c. Convey individual copies of the object code with a copy of the written offer to provide the Corresponding Source. This alternative is allowed only occasionally and noncommercially, and only if you received the object code with such an offer, in accord with subsection 6b.
- Seite 34 TL-D800C Benutzerhandbuch When you convey a copy of a covered work, you may at your option remove any additional permissions from that copy, or from any part of it. (Additional permissions may be written to require their own removal in certain cases when you modify the work.) You may place additional permissions on material, added by you to a covered work, for which you have or can give appropriate copyright permission.
- Seite 35 TL-D800C Benutzerhandbuch accept this License. Therefore, by modifying or propagating a covered work, you indicate your acceptance of this License to do so. 11. Automatic Licensing of Downstream Recipients. Each time you convey a covered work, the recipient automatically receives a license from the original licensors, to run, modify and propagate that work, subject to this License.
- Seite 36 TL-D800C Benutzerhandbuch covered work, unless you entered into that arrangement, or that patent license was granted, prior to 28 March 2007. Nothing in this License shall be construed as excluding or limiting any implied license or other defenses to infringement that may otherwise be available to you under applicable patent law.
- Seite 37 Program in return for a fee. END OF TERMS AND CONDITIONS CE-Hinweis Dieses QNAP NAS erfüllt die CE-Übereinstimmungsklasse B. FCC-Hinweis Mitteilung für FCC-Klasse B Dieses Gerät erfüllt Teil 15 der FCC-Vorschriften. Folgende zwei Bedingungen müssen für die Inbetriebnahme erfüllt sein:...
- Seite 38 TL-D800C Benutzerhandbuch Wichtig An diesem Gerät vorgenommene Modifizierungen, die nicht von QNAP Systems, Inc. genehmigt sind, können die durch die FCC erteilte Befugnis des Benutzers, dieses Geräts in Betrieb zu setzen, ungültig machen. VCCI-Hinweis VCCI–B BSMI-Hinweis SJ/T 11364-2006 本产品符合中国 RoHS 标准。以下表格标示此产品中某有毒物质的含量符合中国...
- Seite 39 TL-D800C Benutzerhandbuch 部件名称 有毒有害物质或元素 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 (Pb) (Hg) (Cd) (CR(VI)) (PBB) (PBDE) 风扇组装 电力供应组装 0 电池 O: 表示该有毒有害物质在该部件所有物质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。 X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。 Hinweise...
