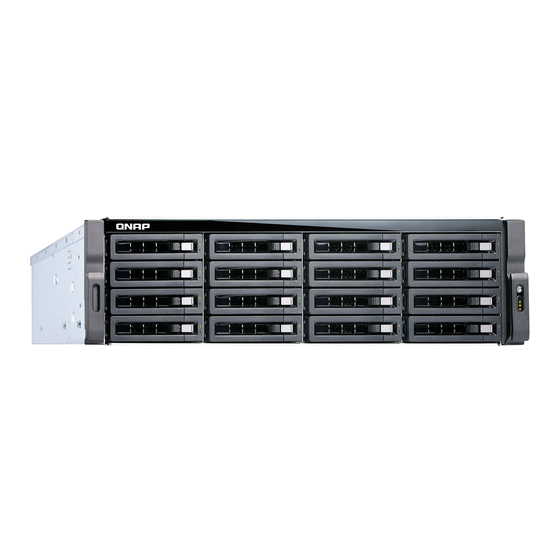

- Seite 1 TS-x77XU TS-1677XU-RP Benutzerhandbuch Dokumentversion: 1 12/09/2018...
-
Seite 2: Inhaltsverzeichnis
TS-x77XU Bedienungsanleitung Inhaltsverzeichnis 1. Vorwort Über diese Anleitung............................ 3 Zielgruppe..............................3 In diesem Dokument verwendete Symbole....................3 2. Produktübersicht Über das TS-x77XU............................4 Technische Daten – Hardware........................4 Lieferumfang..............................6 Komponenten............................... 7 Vorderseite............................... 7 Rückseite..............................8 Systemplatine............................8 Vordere Laufwerksnummerierung......................9 Installationsanforderungen........................... 9 NAS einrichten..............................9 3. - Seite 3 Eingeschränkte Garantie..........................40 Haftungsausschluss............................40 BSMI-Hinweis............................. 41 CE-Hinweis..............................41 FCC-Hinweis...............................41 GNU Public License............................41 SJ/T 11364-2006............................49...
-
Seite 4: Vorwort
TS-x77XU Bedienungsanleitung 1. Vorwort Über diese Anleitung Diese Anleitung enthält Informationen zum QNAP TS-x77XU-NAS und Schritt-für-Schritt-Anweisungen zum Installieren der Hardware. Sie enthält zudem Anweisungen zur grundlegenden Bedienung und Fehlerbehebung. Zielgruppe Dieses Dokument richtet sich an Verbraucher und Speicheradministratoren. Es geht davon aus, dass Nutzer über ein grundlegendes Verständnis für Speicher- und Datensicherungskonzepte verfügen. -
Seite 5: Produktübersicht
Verschlüsselungs-Engine zu nutzen, um die Leistung verschlüsselter Dateiübertragungen zu beschleunigen. Technische Daten – Hardware Wichtig Das Modifizieren der Hardware oder Software Ihres QNAP-Produkts hat einen Verlust der Garantie zur Folge. QNAP übernimmt keine Verantwortung für durch nicht autorisierte Modifizierungen bzw. die Installation nicht unterstützter Anwendungen von Drittanbietern verursachte Schäden oder Datenverluste. - Seite 6 • Verwenden Sie ausschließlich QNAP-Speichermodule, um Leistung und Stabilität des Systems zu gewährleisten. Für NAS-Gerät mit mehr als einem Speichersteckplatz verwenden Sie bitte QNAP-Module mit identischen Spezifikationen. • Die Verwendung nicht unterstützter Module kann die Leistung beeinträchtigen, Fehler verursachen oder bewirken, dass das Betriebssystem nicht mehr gestartet werden kann.
-
Seite 7: Lieferumfang
0 bis 40˚C (32 bis 104˚F) Relative Luftfeuchtigkeit • Nicht kondensierende relative Luftfeuchtigkeit: 5-95 % • Feuchtkugeltemperatur: 27˚C (80,6˚F) Tipp Technische Daten des Modells gelten vorbehaltlich Änderungen. Die neuesten Spezifikationen finden Sie unter https://www.qnap.com. Lieferumfang Element Anzahl TS-x77XU NAS Netzkabel TS-1677XU-RP: 2 Ethernet-Kabel Produktübersicht... -
Seite 8: Komponenten
TS-x77XU Bedienungsanleitung Element Anzahl Schrauben für 2,5-Zoll-Laufwerk TS-1677XU-RP: 48 Schrauben für 3,5-Zoll-Laufwerk TS-1677XU-RP: 64 Kurzinstallationsanleitung Komponenten Vorderseite TS-1677XU-RP Nein. Komponente Nein. Komponente Netzschalter Erweiterungsgerät-LED Status-LED Laufwerks-LEDs LAN-LED Produktübersicht... -
Seite 9: Rückseite
TS-x77XU Bedienungsanleitung Rückseite TS-1677XU-RP Nein. Komponente Nein. Komponente 10 Gigabit SFP+ Ports Stromversorgungseinheit 2 USB 3.1 Gen 2 (10 Gbit/s) Typ-A Port USB 3.1 Gen 2 (10 Gbit/s) Typ-C Ports Gigabit-Ethernet RJ45 Ports USB 2.0 Typ-A Ports PCIe-Abdeckungen, volle Höhe Reset-Taste Stromversorgungseinheit 1 Systemplatine... -
Seite 10: Vordere Laufwerksnummerierung
• Ebene, antistatische Oberfläche, wo das Gerät weder direktem Sonnenlicht noch Flüssigkeiten oder Chemikalien ausgesetzt ist. Hardware und Peripheriegeräte • Speicherlaufwerke Einzelheiten zu kompatiblen Laufwerken siehe https:// www.qnap.com/compatibility/. • Netzwerkkabel Werkzeuge • Phillips #1- oder #2-Schraubendreher • Antistatik-Armband NAS einrichten 1. - Seite 11 TS-x77XU Bedienungsanleitung 2. Installieren Sie die Laufwerke. Weitere Informationen finden Sie in den folgenden Themen: • 3,5"-Festplatten in 3,5"-Einsätzen installieren • 2,5"-Festplatten oder Solid-State-Drives in 3,5"-Einsätzen installieren 3. Schließen Sie Netzteil und alle erforderlichen Kabel an. 4. Schalten Sie den NAS ein. 5.
-
Seite 12: Installation Und Konfiguration
TS-x77XU Bedienungsanleitung 3. Installation und Konfiguration Dieses Kapitel beschreibt die Schritte zur Installation und Konfiguration von Hardware und Firmware. Hardwareinstallation Dieser Abschnitt enthält Informationen zur Installation von Laufwerken, Speichermodulen und Erweiterungskarten. Laufwerkinstallation Das TS-x77XU ist kompatibel mit 3,5-Zoll- und 2,5-Zoll-Festplatten sowie 2,5"-Solid-State-Drives. 3,5"-Festplatten in 3,5"-Einsätzen installieren Warnung •... - Seite 13 TS-x77XU Bedienungsanleitung 3. Setzen Sie ein Laufwerk in dem Einsatz ein. a. Setzen Sie die Festplatte in den Einsatz ein, sodass die Löcher an den Seiten der Festplatte an den Löchern in den Seiten des Einsatzes ausgerichtet sind. b. Schrauben Sie die Schrauben an, um das Laufwerk im Einsatz zu befestigen. 4.
- Seite 14 TS-x77XU Bedienungsanleitung c. Schieben Sie die Verriegelung nach rechts. 5. Schalten Sie den NAS ein. 2,5"-Festplatten oder Solid-State-Drives in 3,5"-Einsätzen installieren Warnung • Bei der Installation eines Laufwerks werden alle darauf enthaltenen Daten gelöscht. • Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.
- Seite 15 TS-x77XU Bedienungsanleitung 2. Entfernen Sie den Laufwerkseinsatz. a. Suchen Sie die Verriegelung. b. Schieben Sie die Verriegelung nach links. c. Drücken Sie auf die graue Taste, um den Griff zu entriegeln. d. Ziehen Sie den Einsatz heraus. 3. Setzen Sie ein Laufwerk in dem Einsatz ein. a.
- Seite 16 TS-x77XU Bedienungsanleitung 4. Schieben Sie den Einsatz in den Schacht ein. a. Setzen Sie den Einsatz in den Laufwerkschacht ein. b. Drücken Sie den Griff. c. Schieben Sie die Verriegelung nach rechts. Installation und Konfiguration...
-
Seite 17: Installation Von Erweiterungseinheiten
TS-x77XU Bedienungsanleitung 5. Schalten Sie den NAS ein. Installation von Erweiterungseinheiten Das TS-x77XU unterstützt sowohl SAS- als auch USB-Erweiterungsgeräte. Beschreibung Erforderliches Zubehör • Verwendet eine SAS-12-Gbit/s- • SAS-12G2E- Schnittstelle Speichererweiterungskarte • Unterstützt maximal acht • Mini-SAS-SFF-8644-Kabel Erweiterungsgeräte • Schienenset RAIL-A03-57 •... - Seite 18 Um SAS-Erweiterungseinheiten zu verwenden, muss eine SAS-12G2E-Speichererweiterungskarte auf dem NAS installiert und mit Mini-SAS-SFF-8644-Kabeln an die Erweiterungseinheiten angeschlossen werden. Sie können Speichererweiterungszubehör von QNAP oder einem autorisierten Händler erwerben. Weitere Informationen finden Sie unter https://shop.qnap.com/. 1. Installieren Sie eine Speichererweiterungskarte im PCIe-Steckplatz.
-
Seite 19: Usb-Erweiterungsgeräte Anschließen
TS-x77XU Bedienungsanleitung c. Stellen Sie sicher, dass die Erweiterungsgeräte aufgelistet sind. USB-Erweiterungsgeräte anschließen Das TS-x77XU unterstützt maximal zwei USB-Erweiterungsgeräte und ist kompatibel mit den folgenden Modellen: • UX-800U-RP • UX-1200U-RP 1. Schließen Sie das Erweiterungsgerät an das NAS an. a. Schließen Sie das USB-Kabel an den USB 3.0-Port Typ B am Erweiterungsgerät an. b. - Seite 20 TS-x77XU Bedienungsanleitung 4. Setzen Sie die neue Stromversorgungseinheit ein. 5. Schließen Sie das Netzteil an die Stromversorgungseinheit und an die Steckdose an. 6. Schalten Sie den NAS ein. 7. Aktivieren Sie Warnmeldungen für PSU-Ausfälle. a. Melden Sie sich als Administrator bei QTS an. b.
-
Seite 21: Erweiterungskarten Installieren
• Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden. 1. Überprüfen Sie auf der QNAP-Webseite, welche Erweiterungskarten und Halterungen von Ihrem Modell unterstützt werden. a. Wechseln Sie zu www.qnap.com/compatibility. b. Klicken Sie auf Nach NAS suchen. - Seite 22 TS-x77XU Bedienungsanleitung b. Schieben Sie die obere Abdeckung mit dem Griff zurück. c. Heben Sie die obere Abdeckung an. 6. Entfernen Sie die PCIe-Abdeckung. a. Entfernen Sie die Schraube, mit der die Abdeckung an der Halterung befestigt ist. b. Ziehen Sie die Abdeckung weg vom Steckplatz. Installation und Konfiguration...
- Seite 23 TS-x77XU Bedienungsanleitung 7. Installieren Sie die Erweiterungskarte. a. Halten Sie die Karte an den Rändern. b. Setzen Sie die Karte in den Steckplatz ein. c. Schrauben Sie die Schraube fest. 8. Bringen Sie die obere Abdeckung an. a. Setzen Sie die obere Abdeckung auf das NAS. Installation und Konfiguration...
- Seite 24 TS-x77XU Bedienungsanleitung b. Schieben Sie die obere Abdeckung nach vorn. c. Ziehen Sie die Schrauben an. Installation und Konfiguration...
-
Seite 25: Schienensets
Das NAS verfügt über zwei Speichersteckplätze. Sie können die Speicherkapazität des NAS durch Aktualisieren des Speichermoduls erhöhen. Verwenden Sie ausschließlich QNAP-Module desselben Typs und derselben Kapazität, um Leistung und Stabilität des Systems zu gewährleisten. Sie können QNAP-Speichermodule von autorisierten Händlern erwerben. - Seite 26 TS-x77XU Bedienungsanleitung • Verwenden Sie bei der Installation von vier Modulen die Steckplätze 1 und 3 für das erste Paar und die Steckplätze 2 und 4 für das zweite Paar. Stellen Sie sicher, dass jedes Paar identische Module verwendet. Für Details zur Steckplatznummerierung siehe Systemplatine. Warnung •...
- Seite 27 TS-x77XU Bedienungsanleitung 5. Entfernen Sie ein vorhandenes Modul. a. Drücken Sie die Halteklammern gleichzeitig nach außen, um das Modul zu entriegeln. Warnung Das Entfernen eines nicht vollständig entriegelten Moduls kann sowohl das Modul wie auch das Motherboard beschädigen. b. Greifen Sie das Modul an den Rändern an und ziehen Sie es vorsichtig aus dem Steckplatz heraus.
- Seite 28 TS-x77XU Bedienungsanleitung c. Vergewissern Sie sich, dass die Metallverbindungen vollständig in den Steckplatz eingeführt sind. d. Drücken Sie das Modul vorsichtig nach unten, bis die Halteklammern einrasten und das Modul fixieren. 7. Bringen Sie die obere Abdeckung an. a. Setzen Sie die obere Abdeckung auf das NAS. b.
- Seite 29 TS-x77XU Bedienungsanleitung c. Ziehen Sie die Schrauben an. 8. Schließen Sie alle Kabel und externen Komponenten wieder an. 9. Schalten Sie den NAS ein. 10. Vergewissern Sie sich, dass der NAS das Modul erkennt. a. Melden Sie sich als Administrator bei QTS an. b.
-
Seite 30: Qts-Installation
TS-x77XU Bedienungsanleitung QTS-Installation Das TS-x77XU verwendet das QNAP-QTS-Betriebssystem. Sie können QTS auf folgende Weisen installieren. Methode Beschreibung Anforderungen Installation mittels Wenn der NAS mit Ihrem lokalen • Computer Qfinder Pro Netzwerk verbunden ist, können Sie wie • Netzwerkkabel (empfohlen) folgt vorgehen: •... -
Seite 31: Qts Mittels Cloud-Schlüssel Installieren
1. Schalten Sie den NAS ein. 2. Verbinden Sie den NAS mit dem Internet. 3. Rufen Sie über eine der folgenden Methoden die QNAP Cloud-Installationswebseite auf: • Wechseln Sie auf Ihrem Computer zu http://install.qnap.com/. • Scannen Sie den QR-Code auf dem NAS mit einem Mobilgerät. - Seite 32 10. Klicken Sie auf Weiter. 11. Stellen Sie Zeitzone, Datum und Uhrzeit ein. Tipp QNAP empfiehlt, eine Verbindung mit einem NTP-Server herzustellen, um sicherzustellen, dass der NAS dem UTC-Standard (Koordinierte Weltzeit) folgt. 12. Klicken Sie auf Weiter. 13. Wählen Sie IP-Adresse automatisch beziehen (DHCP).
- Seite 33 TS-x77XU Bedienungsanleitung Warnung Wenn Sie auf Bestätigen klicken, werden alle Daten auf dem Laufwerk gelöscht und danach QTS installiert. 19. Klicken Sie auf Bestätigen. QTS wurde installiert. Installation und Konfiguration...
-
Seite 34: Grundlegende Bedienung
TS-x77XU Bedienungsanleitung 4. Grundlegende Bedienung Dieses Kapitel beschreibt den grundlegenden Betrieb des NAS. Netzschalter Aktion Benutzeraktion Ergebnis Einschalten Taste einmal drücken. NAS wird eingeschaltet. Ausschalten Taste 1,5 Sekunden lang gedrückt NAS wird ausgeschaltet. halten. Ausschalten erzwingen Taste 5 Sekunden lang gedrückt NAS wird heruntergefahren. -
Seite 35: Leds
TS-x77XU Bedienungsanleitung LEDs Wenn der NAS eingeschaltet ist, zeigen die LEDs den Systemstatus und weitere Informationen an. Die folgenden LED-Informationen werden nur angezeigt, wenn das Laufwerk richtig installiert wurde und der NAS mit dem Netzwerk verbunden ist. Für Einzelheiten dazu, wo am Gerät sich die LEDs befinden, siehe Komponenten. Status Beschreibung Systemstatus... -
Seite 36: Alarmsignalton
TS-x77XU Bedienungsanleitung Status Beschreibung Orange Beim Datenzugriff durch ein anderes Gerät ist ein Lese-/ Schreibfehler aufgetreten. Blinkt orange Es findet ein Zugriff auf das NAS über das Netzwerk statt. Laufwerk Blinkt rot Beim Datenzugriff ist ein Lese/Schreibfehler aufgetreten. Es ist ein Lese/Schreibfehler auf einem Laufwerk aufgetreten. - Seite 37 TS-x77XU Bedienungsanleitung Dauer Frequenz Beschreibung Langer Signalton (1,5 3 (alle 5 Minuten) Der Systemlüfter funktioniert nicht. Sekunden) • Das Datenträgervolume wird in Kürze voll ausgelastet sein. • Das Datenträgervolume ist voll ausgelastet. • Die Laufwerke befinden sich im herabgesetzten Modus. •...
-
Seite 38: Problemlösung
TS-x77XU Bedienungsanleitung 5. Problemlösung Dieses Kapitel enthält Informationen zur grundlegenden Fehlerbehebung. Lokalisieren des NAS durch Qfinder Pro oder myQNAPCloud erzwingen Wenn das NAS während der QTS-Installation durch Qfinder Pro oder myQNAPCloud nicht gefunden wird, können Laufwerke oder Daten fehlerhaft sein. 1. -
Seite 39: Wiederherstellung Versehentlich Entfernter Funktionsfähiger Festplatten
Unterstützt RAID- Max. Anzahl entfernter Festplatten Wiederherstellung Einzeln Nein JBOD RAID 0 RAID 1 RAID 5 RAID 6 RAID 10 Nein Support und sonstige Ressourcen QNAP stellt folgende Ressourcen bereit: Ressourcen- Dokumentation http://docs.qnap.com Helpdesk http://helpdesk.qnap.com Downloads http://download.qnap.com Community-Forum http://forum.qnap.com Problemlösung... -
Seite 40: Glossar
Ermöglicht Ihnen Zugriff auf das NAS über das Internet ohne komplizierte Portweiterleitungs-Konfigurationen myQNAPcloud Bietet verschiedene externe Zugriffsdienste, wie DDNS und CloudLink myQNAPcloud-ID E-Mail-Adresse, die für die Registrierung des myQNAPcloud-Kontos verwendet wurde Qfinder Pro Ermöglicht Ihnen, QNAP NAS-Geräte in Ihrem LAN zu finden und darauf zuzugreifen QNAP NAS-Betriebssystem Glossar... -
Seite 41: Eingeschränkte Garantie
Bestimmungen. Eingeschränkte Garantie QNAP bietet für seine Produkte eine eingeschränkte Garantie. Für Ihr Hardware-Produkt der Marke QNAP gilt für die Dauer von einem (1) oder mehr Jahren ab Rechnungsdatum eine Gewährleistung gegen Material- und Verarbeitungsmängel. ("Garantiezeitraum"). Ihre Garantieansprüche können Sie auf www.qnap.com/... -
Seite 42: Bsmi-Hinweis
Wohngebieten kann Störungen verursachen, wobei der Anwender diese Störungen auf eigene Kosten beseitigen muss. Wichtig An diesem Gerät vorgenommene Modifizierungen, die nicht von QNAP Systems, Inc. genehmigt sind, können die durch die FCC erteilte Befugnis des Benutzers, dieses Geräts in Betrieb zu setzen, ungültig machen. - Seite 43 TS-x77XU Bedienungsanleitung Everyone is permitted to copy and distribute verbatim copies of this license document, but changing it is not allowed. Preamble The GNU General Public License is a free, copy left license for software and other kinds of works. The licenses for most software and other practical works are designed to take away your freedom to share and change the works.
- Seite 44 TS-x77XU Bedienungsanleitung A “covered work” means either the unmodified Program or a work based on the Program. To “propagate” a work means to do anything with it that, without permission, would make you directly or secondarily liable for infringement under applicable copyright law, except executing it on a computer or modifying a private copy.
- Seite 45 TS-x77XU Bedienungsanleitung No covered work shall be deemed part of an effective technological measure under any applicable law fulfilling obligations under article 11 of the WIPO copyright treaty adopted on 20 December 1996, or similar laws prohibiting or restricting circumvention of such measures. When you convey a covered work, you waive any legal power to forbid circumvention of technological measures to the extent such circumvention is effected by exercising rights under this License with respect to the covered work, and you disclaim any intention to limit operation or modification of the...
- Seite 46 TS-x77XU Bedienungsanleitung is covered by this License, on a durable physical medium customarily used for software interchange, for a price no more than your reasonable cost of physically performing this conveying of source, or (2) access to copy the Corresponding Source from a network server at no charge. c.
- Seite 47 TS-x77XU Bedienungsanleitung separately under those permissions, but the entire Program remains governed by this License without regard to the additional permissions. When you convey a copy of a covered work, you may at your option remove any additional permissions from that copy, or from any part of it. (Additional permissions may be written to require their own removal in certain cases when you modify the work.) You may place additional permissions on material, added by you to a covered work, for which you have or can give appropriate copyright permission.
- Seite 48 TS-x77XU Bedienungsanleitung receive a copy likewise does not require acceptance. However, nothing other than this License grants you permission to propagate or modify any covered work. These actions infringe copyright if you do not accept this License. Therefore, by modifying or propagating a covered work, you indicate your acceptance of this License to do so.
- Seite 49 TS-x77XU Bedienungsanleitung license (a) in connection with copies of the covered work conveyed by you (or copies made from those copies), or (b) primarily for and in connection with specific products or compilations that contain the covered work, unless you entered into that arrangement, or that patent license was granted, prior to 28 March 2007.
-
Seite 50: Sj/T 11364-2006
TS-x77XU Bedienungsanleitung SUCH HOLDER OR OTHER PARTY HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES. 18. Interpretation of Sections 16 and 17. If the disclaimer of warranty and limitation of liability provided above cannot be given local legal effect according to their terms, reviewing courts shall apply local law that most closely approximates an absolute waiver of all civil liability in connection with the Program, unless a warranty or assumption of liability accompanies a copy of the Program in return for a fee.
