2.2.1 Transportabmessungen

Höhe
Breite
Verfahren

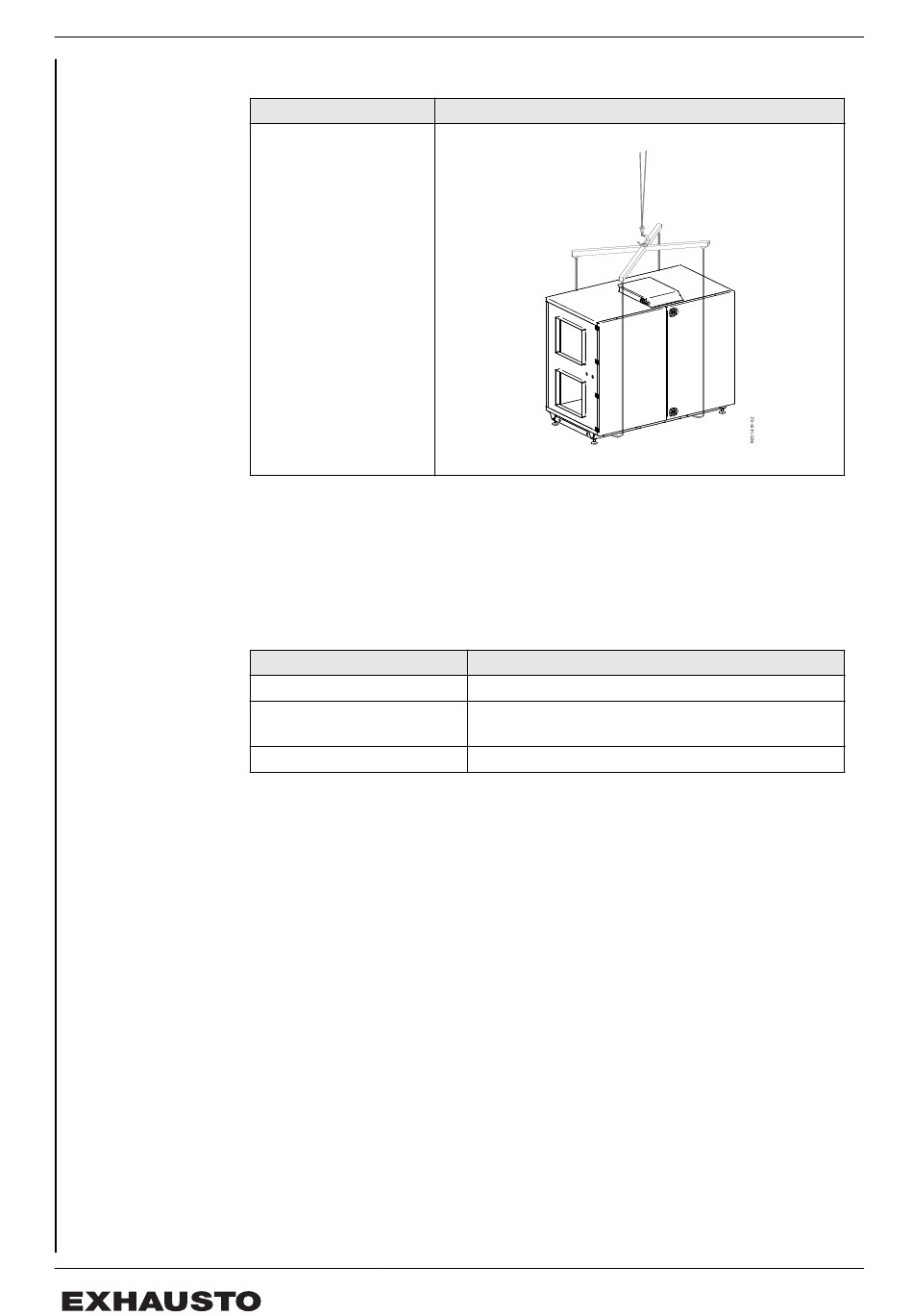

Kran:
Halteriemen oder Hubvor-
richtung benutzen, um eine
Beschädigung des Geräts zu
vermeiden.
Die Höhe des VEX-Geräts beträgt 2145 mm.
Die folgende Übersicht zeigt die erforderliche Breite für die Passage des VEX-Gerätes:
Bei einer Passagenbreite von...*)
unter 1200 mm
zwischen 1200 - 1250 mm
über 1250 mm
*) Die Abmessungen sind auf der Basis der exakten Abmessungen des Geräts angegeben.
Abbildung
dann...
ist Passage nicht möglich.
sind die Türen zu demontieren, vgl. den untenstehenden Ab-
schnitt.
ist Passage ohne weiteres möglich.
