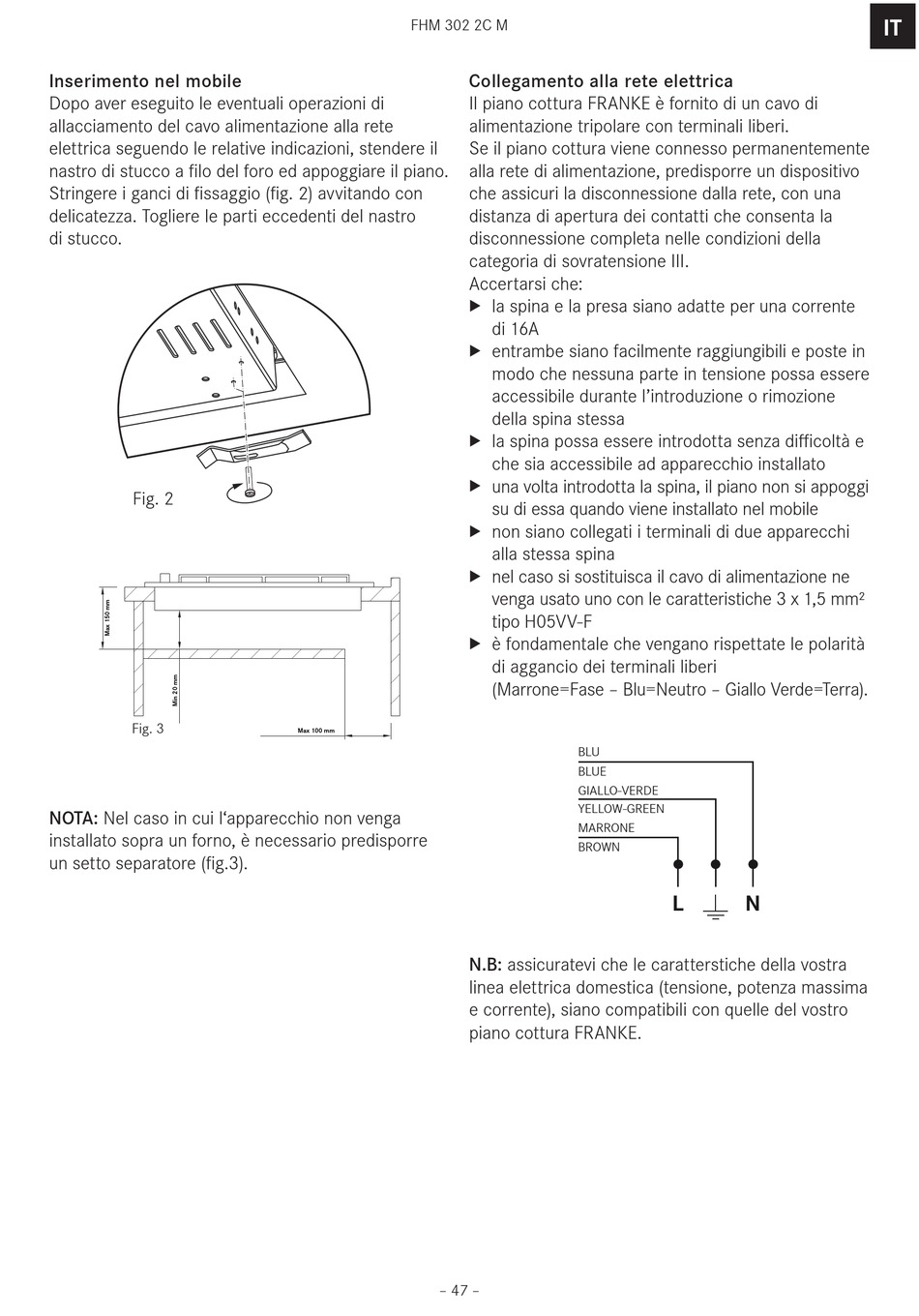

Inserimento nel mobile
Dopo aver eseguito le eventuali operazioni di
allacciamento del cavo alimentazione alla rete
elettrica seguendo le relative indicazioni, stendere il
nastro di stucco a filo del foro ed appoggiare il piano.
Stringere i ganci di fissaggio (fig. 2) avvitando con
delicatezza. Togliere le parti eccedenti del nastro
di stucco.
Fig. 2
Fig. 3
NOTA: Nel caso in cui l'apparecchio non venga
installato sopra un forno, è necessario predisporre
un setto separatore (fig.3).
FHM 302 2C M
Collegamento alla rete elettrica
Il piano cottura FRANKE è fornito di un cavo di
alimentazione tripolare con terminali liberi.
Se il piano cottura viene connesso permanentemente
alla rete di alimentazione, predisporre un dispositivo
che assicuri la disconnessione dalla rete, con una
distanza di apertura dei contatti che consenta la
disconnessione completa nelle condizioni della
categoria di sovratensione III.
Accertarsi che:
X
X
X
X
X
XX
X
Max 100 mm
N.B: assicuratevi che le caratterstiche della vostra
linea elettrica domestica (tensione, potenza massima
e corrente), siano compatibili con quelle del vostro
piano cottura FRANKE.
– 47 –
la spina e la presa siano adatte per una corrente
X
di 16A
entrambe siano facilmente raggiungibili e poste in
X
modo che nessuna parte in tensione possa essere
accessibile durante l'introduzione o rimozione
della spina stessa
la spina possa essere introdotta senza difficoltà e
X
che sia accessibile ad apparecchio installato
una volta introdotta la spina, il piano non si appoggi
X
su di essa quando viene installato nel mobile
non siano collegati i terminali di due apparecchi
X
alla stessa spina
nel caso si sostituisca il cavo di alimentazione ne
venga usato uno con le caratteristiche 3 x 1,5 mm²
tipo H05VV-F
è fondamentale che vengano rispettate le polarità
X
di aggancio dei terminali liberi
(Marrone=Fase – Blu=Neutro – Giallo Verde=Terra).
BLU
BLUE
GIALLO-VERDE
YELLOW-GREEN
MARRONE
BROWN
L N
