NEXA Modular Installationsanleitung
4. Konfiguration des Türsprechmoduls

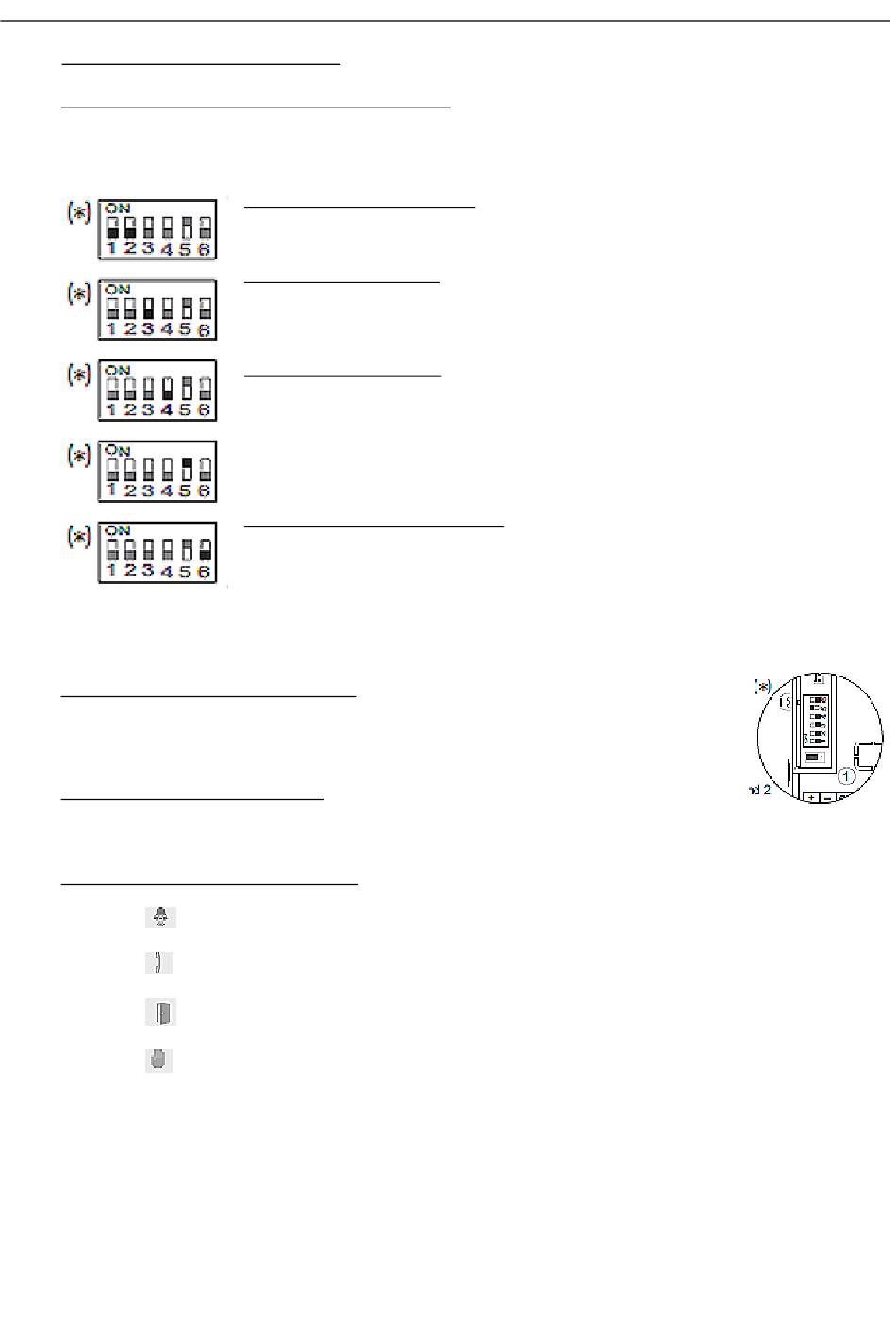

Konfiguration der Dip-Schalter des Sprechmoduls:
Die Dip-Schalter befinden sich an der linken Seite des Sprechmoduls.
(*) = Werkseinstellung.
Beschreibung der Jumper-Einstellung:
Wichtiger Hinweis: ändern Sie die Jumper Einstellung nicht!
Beschreibung der Nachsicht LEDs:
Die links angeordneten LEDs dienen zur Gesichtsaufhellung bei Nacht.
Beschreibung der System-Status LEDs:
Die Anzeige
Die Anzeige
Die Anzeige
Die Anzeige
Einstellen der Türstellenadresse:
Dip-Schalter 1 OFF und 2 OFF = Adresse 1, Dip-Schalter 1 ON und 2 OFF = Adresse 2,
Dip-Schalter 1 OFF und 2 ON = Adresse 3, Dip-Schalter 1 ON und 2 ON = Adresse 4,
Einstellen der Ruftastenart:
Dip-Schalter 3 OFF wenn Sie die 2 Tasten des Sprechmoduls nutzen.
Dip-Schalter 3 OFF wenn Sie eine Türstelle mit Doppel-Ruftasten nutzen.,
Dip-Schalter 3 ON wenn Sie eine Türstelle mit Einzel-Ruftasten nutzen.
Einstellen der Türstellenart:
Dip-Schalter 4 OFF wenn Sie die 2 Tasten des Sprechmoduls nutzen.
Dip-Schalter 4 ON wenn Sie Türstellen mit Ruftastenmodul EL610D nutzen.
Einstellen der Türöffnungszeit:
Dip-Schalter 5 ON = 5 Sek. Türöffnung.
Dip-Schalter 5 OFF = 1 Sek. Türöffnung.
Einstellen des Konfigurationsmodus:
Stellen Sie den Dip-Schalter 6 ON wenn Sie die Ansagesprache ändern wollen.
Anleitung siehe Folgeseite.
Stellen Sie den Dip-Schalter 6 ON wenn Sie die Relaisfunktion ändern wollen.
Anleitung siehe Folgeseite.
zeigt an, dass ein Türruf eingegangen ist, und aktiv ist.
zeigt an, dass die Kommunikation aktiv ist.
zeigt an, dass die Türe geöffnet wurde.
zeigt an, dass die Anlage derzeit besetzt ist.
6
