- Seite 1 Website der emitec industrial HIKMICRO LYNX PRO LH 25 / LH19 Betriebsanleitung Version 1.1 15.12.2020 TP emitec messtechnik ag | birkenstrasse 47 | 6343 Rotkreuz | Tel +41 417486010 | Fax +41 417486011 | info@thermocam.ch www.thermocam.ch...
-
Seite 2: Inhaltsverzeichnis
thermocam.ch offizielle Website der emitec industrial Inhalts Verzeichnis Inhalts Verzeichnis ..........................2 Beschreibung ..........................3 Komponenten und Steuerung ....................4 Menü / Statusanzeige ........................ 6 Bedienungsknöpfe ........................7 Einschalten: ..........................7 Ausschalten: ..........................7 Standby-Modus: ..........................7 Status Anzeige ..........................7 Hauptmenü:.......................... -
Seite 3: Beschreibung

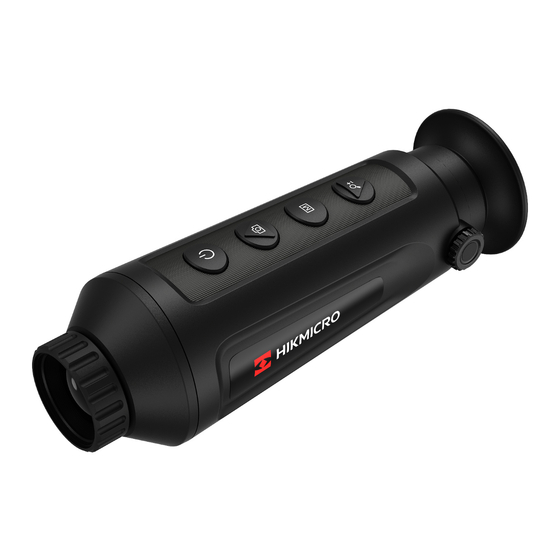

Website der emitec industrial 1. Beschreibung Die neue HIKMICRO LYNX Pro LH 25 / LH19 Wärmebildkamera ist da. Ideal für Anwendungen in der Observation und Wildbeobachtung auf dem Feld und im Wald. Die neue LYNX LH25 / LH19 ist sehr klein und handlich und bietet ein top Preis- Leistungsverhältnis. -
Seite 4: Komponenten Und Steuerung
thermocam.ch offizielle Website der emitec industrial 2. Komponenten und Steuerung emitec messtechnik ag | birkenstrasse 47 | 6343 Rotkreuz | Tel +41 417486010 | Fax +41 417486011 | info@thermocam.ch www.thermocam.ch... -
Seite 5: Bezeichnung Beschreibung Der Funktion
thermocam.ch offizielle Website der emitec industrial Bezeichnung Beschreibung der Funktion N° Objektivdeckel Schutz des Objektivs und Verwendung zur externen Korrektur Objektiv Linse Germaniumlinse welche die Wärme auf den Sensor bringt Linse Fokus Ring Mit dieser Einstellung wird die Brennweite des Objektivs so eingestellt, dass das Bild bei der jeweiligen Distanz am deutlichsten wird Bildschirm... -
Seite 6: Menü / Statusanzeige
thermocam.ch offizielle Website der emitec industrial 3. Menü / Statusanzeige ICON Beschreibung Szenemodus: Erkennung oder Dschungelmodus Hotspot: Aktiv oder deaktiviert FFC (Flat-Field-Korrektur): Ungleichmäßigkeit der Anzeige korrigieren (AUTO-Manual-Extern) Distanzmessung: die Entfernung des Objektes messen DPC: Blindpixel Korrektur CVBS (Composite Video): Video Output Sprache auswählen Information: Firmware und Software Version anzeigen Auf Werkeinstellungen zurücksetzen... -
Seite 7: Bedienungsknöpfe
thermocam.ch offizielle Website der emitec industrial 4. Bedienungsknöpfe 1. Einschalten: Schalten Sie die Kamera ein, in dem Sie die Powertaste (10) für 3 Sekunde drücken. Wärmebild wird eingeschaltet, Startbildschirm erscheint. 2. Ausschalten: Wenn Powertaste (10) Sekunden lang drücken, erscheint "Herunterfahren?". «OK», um die Kamera auszuschalten, oder drücken... -
Seite 8: Hauptmenü
thermocam.ch offizielle Website der emitec industrial 5. Hauptmenü: Halten M-knopf Taste Sekunden lang gedrückt, um das Haupt Menü aufzurufen. Die zwölf Funktionsoptionen sind von oben nach unten verfügbar: Szene-Modus Netzwerk WLAN FFC / Kalibration Distanzmessung DPC (Pixelkorrektur) ... -
Seite 9: Menü Funktionenbeschreibung
thermocam.ch offizielle Website der emitec industrial 6. Menü Funktionenbeschreibung: ICON Name Funktion Beschreibung Notes Erkennungsmodus Erkennung und wird für normale Szenen empfohlen. SzenenModus Der Dschungelmodus Dschungel wird jagdlicher Umgebung kleinem Kontrast empfohlen. Das Gerät zeigt das CVBS-Kabel ist Kamera Video Output Gerätebild über den nicht... -
Seite 10: Bildeinstellungen
thermocam.ch offizielle Website der emitec industrial 5. Bildeinstellungen: Sie können Paletten, Helligkeit, Szenen, FFC (Flat Field Korrektion) und DPC (Defekt Pixel Korrektion) einstellen, besten Bildeffekt zu erzielen. 1. Dioptrie einstellen: Stellen Sie sicher, dass das Okular Ihr Auge bedeckt und zielen Sie auf das Ziel. Stellen Sie den Dioptrie Einstellring (5) ein, bis der OSD-Text oder das OSD-Bild klar ist. -
Seite 11: Palette Einstellen
thermocam.ch offizielle Website der emitec industrial 5. Palette einstellen: können verschiedene Paletten auswählen, gleiche Szene verschiedenen Farb-Effekten darzustellen. Drücken Sie auf die M-Taste (8), um die Paletten zu wechseln. White Hot / Weiss heiss Der heiße Teil ist in der Ansicht hell gefärbt. -
Seite 12: Ffc Flat Field Korrektur
thermocam.ch offizielle Website der emitec industrial 6. FFC Flat Field Korrektur: Diese Funktion ermöglicht die Korrektur des Bildes, wenn deutliches Bildrauschen auftritt. Schritt 1: Halten Sie den M-Knopf (8) 4 Sekunden lang gedrückt, Hauptmenüoberfläche aufzurufen. Schritt 2: Wählen Sie und drücken Sie den M-Knopf (8), um in den FFC-Modus zu wechseln ... -
Seite 13: Blindpixel Korrektur
thermocam.ch offizielle Website der emitec industrial 7. Blindpixel Korrektur Das Gerät kann die defekten Pixel auf dem Bildschirm korrigieren, die nicht wie erwartet ausgeführt werden. Schritt 1: Halten Sie den M-Knopf (8) 4 Sekunden lang gedrückt, Hauptmenüoberfläche aufzurufen. Danach Wählen “DPC”... -
Seite 14: Messen Der Entfernung
thermocam.ch offizielle Website der emitec industrial 6. Messen der Entfernung: Das Gerät kann den Abstand zwischen dem Ziel und der Beobachtungsposition abschätzen. Bevor Sie starten: Halten Sie bei der Messung des Abstands die Hand und die Position stabil. Andernfalls kann die Genauigkeit beeinträchtigt werden. Schritt 1: Halten Sie den M-Knopf (8) 4 Sekunden lang gedrückt, um die Hauptmenüoberfläche... - Seite 15 thermocam.ch offizielle Website der emitec industrial Messen der Entfernung: Schritt 4: Bewegen Sie das Monokular leicht, um die untere Markierung unter dem unteren Punkt des Ziels zu platzieren., drücken Sie den M-Knopf (8). Festlegen der unteren Kante des Objekts Ergebnis: Die errechnete Entfernung zwischen Ihnen und dem Ziel wird in der linken oberen Ecke der Live-Ansicht angezeigt.
-
Seite 16: Aufzeichnung/Aufnahme
thermocam.ch offizielle Website der emitec industrial 7. Aufzeichnung/Aufnahme Sie können bei der Anzeige der Live-Ansicht Videos manuell aufzeichnen oder Bilder erfassen und speichern. 1. Bild aufnehmen Drücken Sie auf der Kamera die Phototaste, um ein Bild aufzunehmen. Hinweis: Wenn die Aufnahme erfolgreich war, wird das Bild für 1 Sekunde eingefroren und eine Information auf dem Display angezeigt. -
Seite 17: Dateiexport
thermocam.ch offizielle Website der emitec industrial 8. Dateiexport Diese Funktion dient zum Export aufgezeichneter Videos und aufgenommener Bilder. Bevor Sie beginnen: Schalten Sie die Hot-Spot-Funktion aus. Rufen Sie das Menü auf. Hotspot: deaktiviert Schritt 1: Verbinden Sie das Gerät und den PC mit USB-C type Kabel. -
Seite 18: Verbindung Zur Client-Software
thermocam.ch offizielle Website der emitec industrial 9. Verbindung zur Client- Software Schließen Sie das Gerät über einen Hotspot an das T-Vision APP an, dann können Sie Bilder aufnehmen, Videos aufzeichnen oder Parameter auf Ihrem Telefon konfigurieren. Schritt 1: Rufen Sie das Menü auf. Schritt 2: Drücken Sie auf um die Hot-Spot-Funktion... -
Seite 19: Produktreinigung & Wartung
thermocam.ch offizielle Website der emitec industrial 10. Produktreinigung & Wartung • Es ist verboten, den Produktkörper mit einem Reinigungsmittel zu reinigen, das auf dem optischen Glas korrodiert oder zerkratzt ist. Benutzen lauwarmes Wasser Brillenputztuch. • Der Kamerakörper kann mit einem weichen Tuch gereinigt... -
Seite 20: Allgemeine Fehlersuche
thermocam.ch offizielle Website der emitec industrial 12. Allgemeine Fehlersuche HIK LYNX PRO LH25 Allgemeine Fehlersuche Fehler Beschreibung mögliche Ursache Die Ladeanzeige blinkt Überprüfen Sie, ob das Gerät mit dem Standardnetzteil unsachgemäß. aufgeladen wird und die Ladetemperatur 0 °C bis 45 °C beträgt. -
Seite 21: Technische Angaben
thermocam.ch offizielle Website der emitec industrial 13. Technische Angaben 1. Sensor & Optik Eigenschaften Beschreibung Sensor Vanadium Oxide Uncooled Focal Plane Arrays Auflösung 384x288 Pixel Grösse 12um kleinste Temperatur ≤35 mk (@25°C), F#=1.0 Bildwiederholungsrate 50Hz Objektiv 25mm Sichtfeld 10.5° × 7.9° (H × V) Vergrösserung 2.45 bis 19.6 Detektionsdistanz... -
Seite 22: Kontakte
thermocam.ch offizielle Website der emitec industrial 14. Kontakte Verkauf & Service CH Service Stelle EU: TB Service Emitec Messtechnik Thomas Buchholz +41 41 748 60 10 Gewerbeparkstr. 2 info@thermocam.ch www.thermocam.ch 03099 Kolkwitz service@t-buchholz.de emitec messtechnik ag | birkenstrasse 47 | 6343 Rotkreuz | Tel +41 417486010 | Fax +41 417486011 | info@thermocam.ch www.thermocam.ch...
