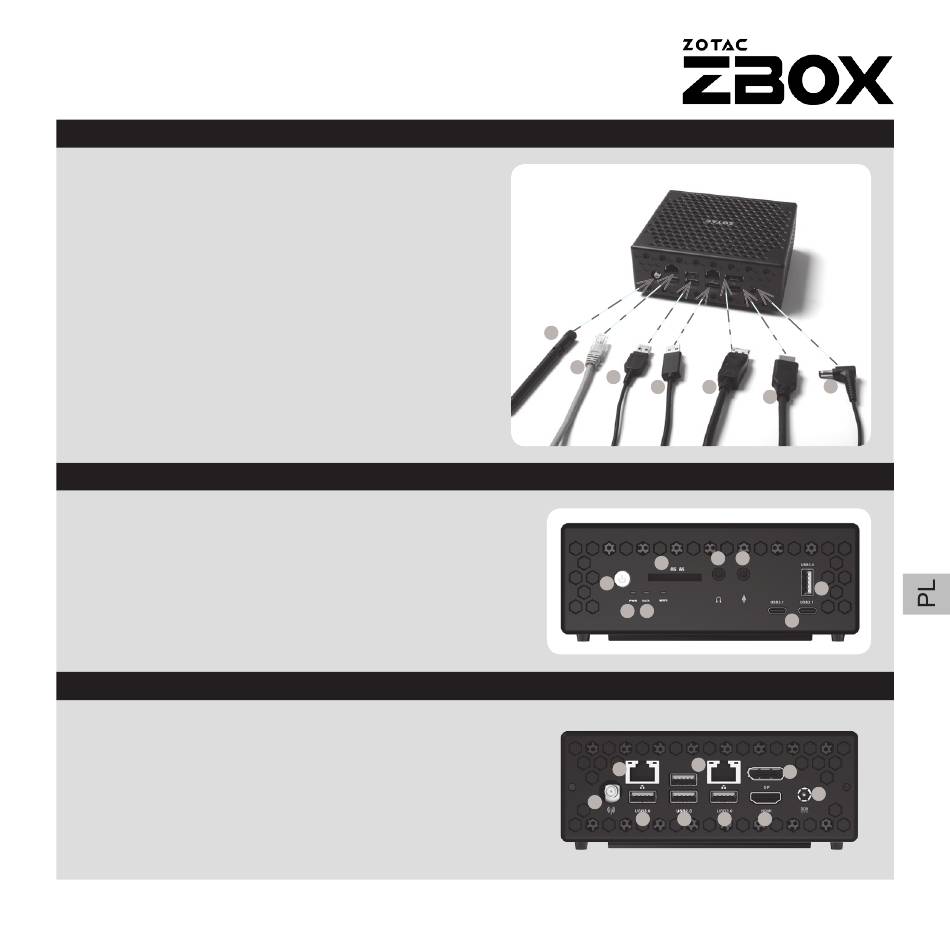

KONFIGUROWANIE ZOTAC ZBOX NANO
1. Podłącz antenę Wi-Fi
2. Podłącz przewodową sieć domową
3. Podłącz urządzenia USB 2.0
4. Podłącz urządzenia USB 3.0
5. Podłącz wyświetlacz DisplayPort
6. Podłącz wyświetlacz HDMI
7. Podłącz zasilanie i włącz system

PRZEDNI PANEL

1. Przycisk zasilania
2. PWR LED
3. SATA LED
4. Czytnik kart pamięci (SD/SDHC/SDXC)
5. Wyjście słuchawkowe/wyjście audio jack
6. Gniazdo mikrofonu
7. Port USB 3.1 Type-C
8. Port USB 3.0

TYLNY PANEL

1. Złącze anteny WiFi
2. Porty LAN (RJ45)
3. Porty USB 3.0
4. Porty USB 2.0
5. DisplayPort
6. Port HDMI
7. Gniazdo zasilania (DC19V)
1
2
3
4 5
5
4
1
2 3
2
2
1
3 4 3
7
6
6
8
7
5
7
6
