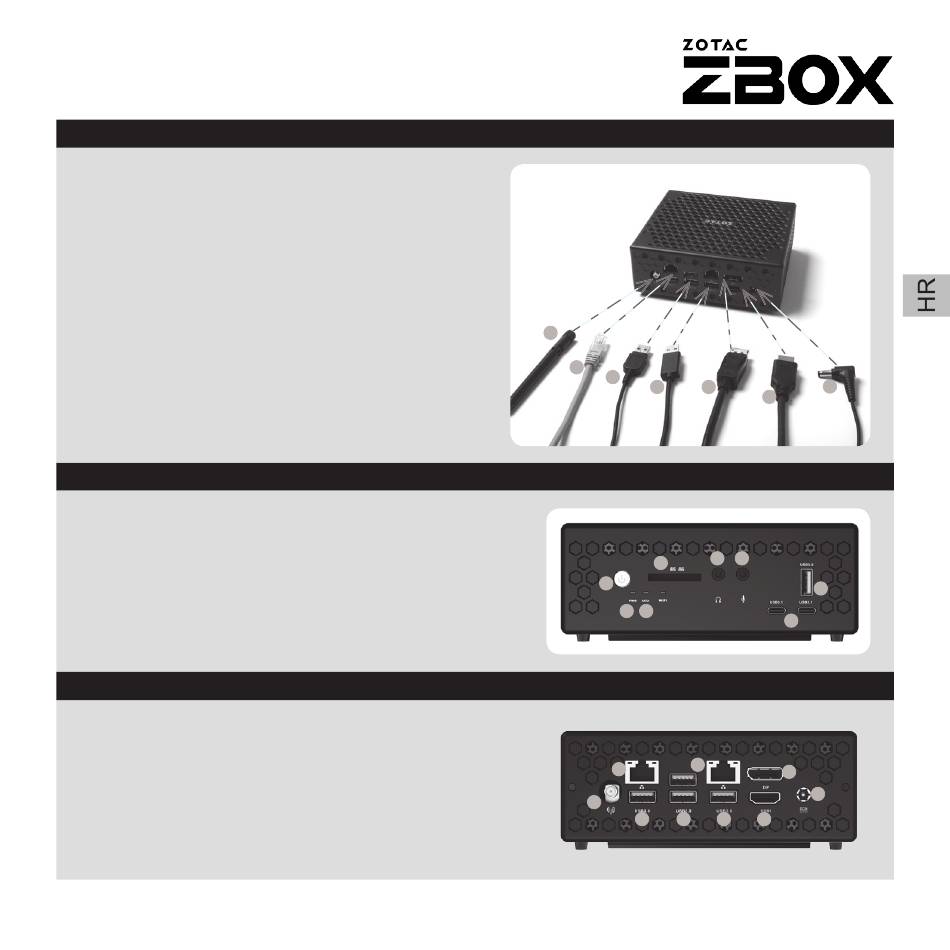

POSTAVLJANJE UREÐAJA ZOTAC ZBOX NANO
1. Spajanje antene na Wi-Fi
2. Spajanje sa žičnom kućnom mrežom
3. Spajanje USB 2.0 uređaja
4. Spajanje USB 3.0 uređaja
5. Spajanje DisplayPort zaslona
6. Spajanje HDMI zaslona
7. Spajanje adaptera za napajanje i uključivanje sustava
PREDNJA PLOÈA
1. Gumb napajanja
2. PWR LED lampica
3. SATA LED lampica
4. Èitaè memorijskih kartica (SD/SDHC/SDXC)
5. Prikljuèak za slušalice / audio izlaz
6. Prikljuèak mikrofona
7. USB 3.1 Type-C prikljuèak
8. USB 3.0 prikljuèci
STRAŽNJA PLOÈA
1. Prikljuèak WiFi antene
2. LAN (RJ45) prikljuèci
3. USB 3.0 prikljuèci
4. USB 2.0 prikljuèci
5. DisplayPort priključak
6. HDMI priključak
7. Ulaz napajanja (DC 19 V)
1
2
3
4 5
5
4
1
2 3
2
2
1
3 4 3
7
6
6
8
7
5
7
6
