INSTALLATION
Einstellungen

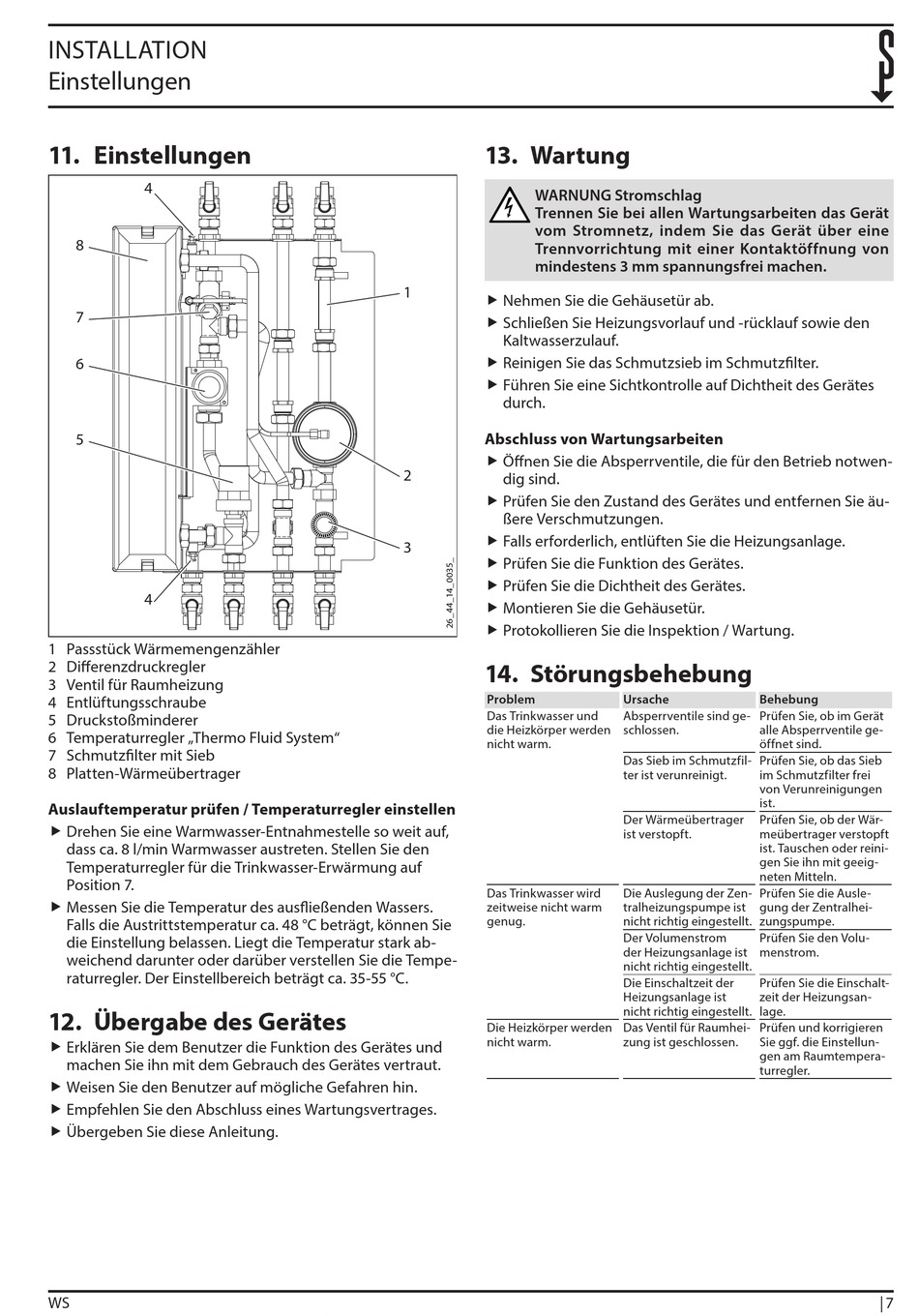

11. Einstellungen
4
8
7
6
5
4
1 Passstück Wärmemengenzähler
2 Differenzdruckregler
3 Ventil für Raumheizung
4 Entlüftungsschraube
5 Druckstoßminderer
6 Temperaturregler „Thermo Fluid System"
7 Schmutzfilter mit Sieb
8 Platten-Wärmeübertrager
Auslauftemperatur prüfen / Temperaturregler einstellen
f Drehen Sie eine Warmwasser-Entnahmestelle so weit auf,
f
dass ca. 8 l/min Warmwasser austreten. Stellen Sie den
Temperaturregler für die Trinkwasser-Erwärmung auf
Position 7.
f Messen Sie die Temperatur des ausfließenden Wassers.
f
Falls die Austrittstemperatur ca. 48 °C beträgt, können Sie
die Einstellung belassen. Liegt die Temperatur stark ab-
weichend darunter oder darüber verstellen Sie die Tempe-
raturregler. Der Einstellbereich beträgt ca. 35-55 °C.
12. Übergabe des Gerätes
f Erklären Sie dem Benutzer die Funktion des Gerätes und
f
machen Sie ihn mit dem Gebrauch des Gerätes vertraut.
f Weisen Sie den Benutzer auf mögliche Gefahren hin.
f
f Empfehlen Sie den Abschluss eines Wartungsvertrages.
f
f Übergeben Sie diese Anleitung.
f
WS
13. Wartung
WARNUNG Stromschlag
Trennen Sie bei allen Wartungsarbeiten das Gerät
vom Stromnetz, indem Sie das Gerät über eine
Trennvorrichtung mit einer Kontaktöffnung von
mindestens 3 mm spannungsfrei machen.
1
f Nehmen Sie die Gehäusetür ab.
f
f Schließen Sie Heizungsvorlauf und -rücklauf sowie den
f
Kaltwasserzulauf.
f Reinigen Sie das Schmutzsieb im Schmutzfilter.
f
f Führen Sie eine Sichtkontrolle auf Dichtheit des Gerätes
f
durch.
Abschluss von Wartungsarbeiten
f Öffnen Sie die Absperrventile, die für den Betrieb notwen-
f
2
dig sind.
f Prüfen Sie den Zustand des Gerätes und entfernen Sie äu-
f
ßere Verschmutzungen.
f Falls erforderlich, entlüften Sie die Heizungsanlage.
f
3
f Prüfen Sie die Funktion des Gerätes.
f
f Prüfen Sie die Dichtheit des Gerätes.
f
f Montieren Sie die Gehäusetür.
f
f Protokollieren Sie die Inspektion / Wartung.
f
14. Störungsbehebung
Problem
Das Trinkwasser und
die Heizkörper werden
nicht warm.
Das Trinkwasser wird
zeitweise nicht warm
genug.
Die Heizkörper werden
nicht warm.
Ursache
Behebung
Absperrventile sind ge-
Prüfen Sie, ob im Gerät
schlossen.
alle Absperrventile ge-
öffnet sind.
Das Sieb im Schmutzfil-
Prüfen Sie, ob das Sieb
ter ist verunreinigt.
im Schmutzfilter frei
von Verunreinigungen
ist.
Der Wärmeübertrager
Prüfen Sie, ob der Wär-
ist verstopft.
meübertrager verstopft
ist. Tauschen oder reini-
gen Sie ihn mit geeig-
neten Mitteln.
Die Auslegung der Zen-
Prüfen Sie die Ausle-
tralheizungspumpe ist
gung der Zentralhei-
nicht richtig eingestellt.
zungspumpe.
Der Volumenstrom
Prüfen Sie den Volu-
der Heizungsanlage ist
menstrom.
nicht richtig eingestellt.
Die Einschaltzeit der
Prüfen Sie die Einschalt-
Heizungsanlage ist
zeit der Heizungsan-
nicht richtig eingestellt.
lage.
Das Ventil für Raumhei-
Prüfen und korrigieren
zung ist geschlossen.
Sie ggf. die Einstellun-
gen am Raumtempera-
turregler.
| 7
