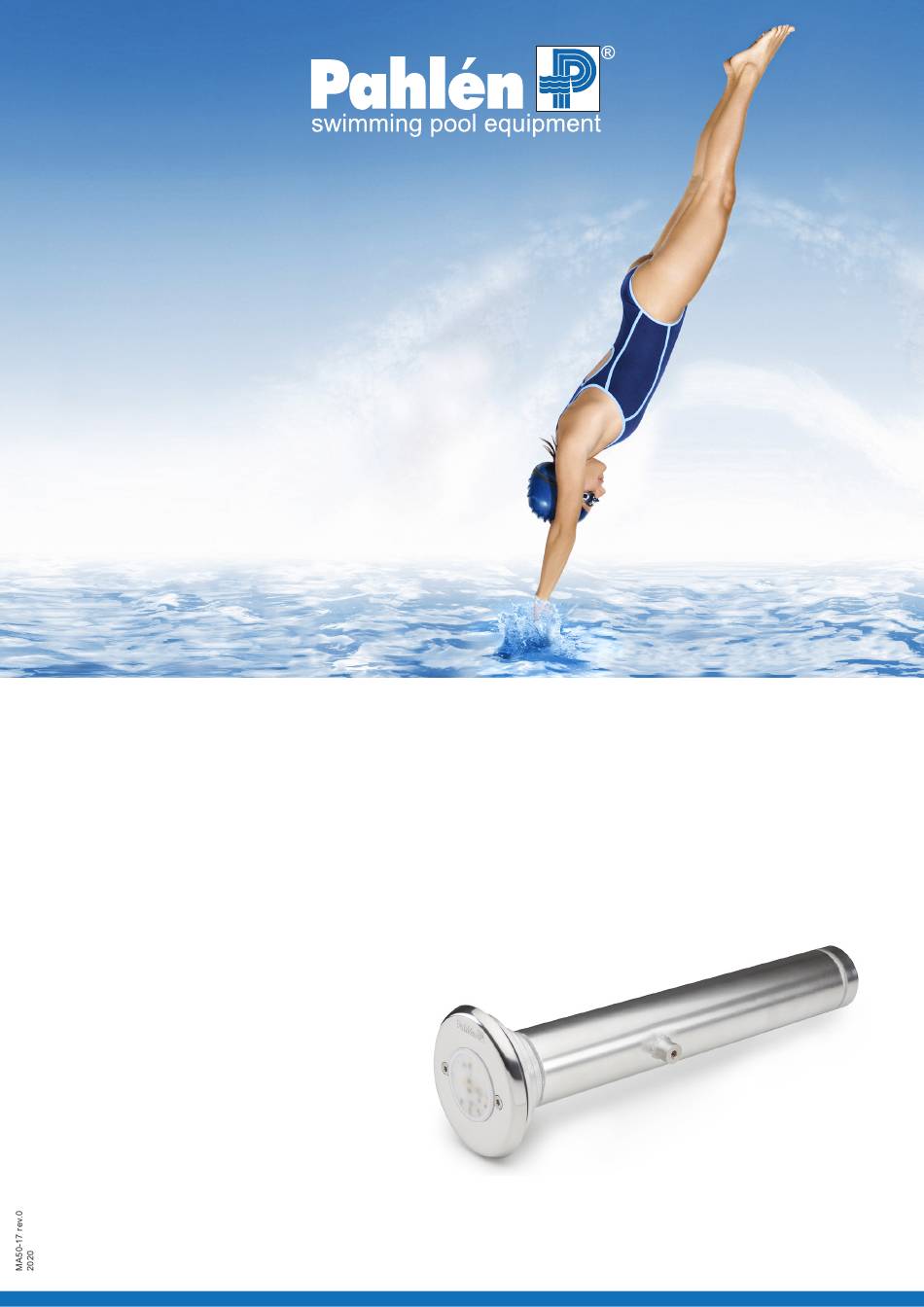

Swedish design
and manufacture
since 1967
Spotlight LED 350 50VS
Manual
User manual
Gebrauchsanleitung
Инструкция
Manuale d'usa
Copyright © 2020 Pahlén AB, Box 728, SE-194 27 Upplands Väsby, Sweden
Tel. +46 8 594 110 50, Fax +46 8 590 868 80, e-mail: info@pahlen.se, www.pahlen.com
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pahlen Spotlight LED 350 50VS

Inhaltszusammenfassung für Pahlen Spotlight LED 350 50VS

  • Seite 1 1967 Spotlight LED 350 50VS Manual User manual Gebrauchsanleitung Инструкция Manuale d’usa Copyright © 2020 Pahlén AB, Box 728, SE-194 27 Upplands Väsby, Sweden Tel. +46 8 594 110 50, Fax +46 8 590 868 80, e-mail: info@pahlen.se, www.pahlen.com...
  • Seite 2 SVENSKA 3–10 ENGLISH 11–18 DEUTSCH 19–26 РУССКИЙ 27–34 ESPAÑOL 35–42...

  • Seite 19: Produktbeschreibung

    DEUTSCH Spotlight LED 350 50VS Dieses Handbuch muss unbedingt sorgfältig gelesen werden, um die Funktion und Lebensdauer der Poolausrüstung sicherzustellen. Pahlén AB haftet nicht für Produktgarantie oder Schäden, die aufgrund falscher Installation, Bedienungsfehlern oder falscher Wartung auftreten. Produktbeschreibung Nur zur Verwendung unter Wasser. Die LED-Lampe ist eine moderne elektronisch gesteuerte Lampe, die aus Leuchtdioden in drei Farben aufgebaut ist: rot, grün und blau. Diese drei Farben können zusammen viele andere Farben und Beleuchtungseffekte in 11 verschiedenen vorprogram-...

  • Seite 20: Allgemeine Informationen

    DEUTSCH Spotlight LED 350 50VS Allgemeine Informationen Farbmodi der RGB-Lampe: Programe Name Farbe Die Wassertemperatur darf +40 ºC nicht übersteigen. Das Wasser um die Lampe darf nicht gefrieren. Kerzenlicht Fest <2000K Beim Einschalten muss die Lampe vollständig ins Wasser sehr warmes Weiß eingetaucht sein. Warmweiß Fest 3000K Warmweiß...

  • Seite 21: Schließen Sie Das Kabel Wie Folgt An

    DEUTSCH Spotlight LED 350 50VS Maximale Kabellänge / Kabelquerschnitt Alternative 1. Transformator Leistung Farbe - Art.-Nr 1.5 mm 2.5 mm 4.0 mm 6.0 mm 10.0 mm RGB - 124843, 125843 85 m 140 m 200 m 300 m 550 m 12VA Maximale Kabellänge / Kabelquerschnitt Anzahl Alternative 2.

  • Seite 22: Für Poolkörper Aus Holz, Blech Oder Kunststoff - Mit Folienauskleidung

    DEUTSCH Spotlight LED 350 50VS Für Poolkörper aus Holz, Blech oder Kunststoff – mit Folienauskleidung Anschlussdose Art.-Nr 12310 Kabelrohr Art.-Nr 12330 Classic Spotlight Marine Spotlight Wandbekleidung Wandbekleidung Pool- körper Folien- Folien- auskleidung auskleidung Poolkörper J-J ( 1 : 3 )

  • Seite 23: Maßzeichnung Für Durchbrüche In Der Poolkörperwand

    DEUTSCH Spotlight LED 350 50VS Inloppsmunstycke / Inlet Sugmunstycke / Outlet Spa-belysning / Spa light Forts. Für Poolkörper aus Holz, Blech oder Kunststoff – mit Folienauskleidung Maßzeichnung für Durchbrüche  70-75 in der Poolkörperwand OBEN OBEN Flansch OBEN   6 (4x) Dichtungsring ACHTUNG! Maßstab aus drucktechnischen Gründen nicht 1:1.

  • Seite 24: Für Poolkörper Aus Mauersteinen, Dämmblöcken, Beton - Mit Folienauskleidung

    J-J ( 1 : 3 ) DEUTSCH Spotlight LED 350 50VS K ( 2 : 3 ) Für Poolkörper aus Mauersteinen, Dämmblöcken, Beton – mit Folienauskleidung Folien- Wandbekleidung Erdungsschraube auskleidung LED-modul mit Kabel Stopf Zahnscheibe Steuerung Kunststoffscheibe O-ring Kabelschuhring Dichtung- stülle...
  • Seite 25 DEUTSCH Spotlight LED 350 50VS eton Fragen Sie Ihren Beton-/Oberflächenlieferanten nach einer gegebenenfalls erforderlichen Abdichtungsschicht und Auftrags- verfahren. Wandbekleidung Putz Beton Folieauskleidung Anschlussdose Art.-Nr. 12310 Kabelrohr Art.-Nr. 12330 OBEN Gehen Sie bei der Montage wie folgt vor: 1. Schließen Sie die Mauerdurchführung mit einem Erdungskabel (mindestens 6 mm ) an den Erdungsanschluss an. Verwenden Sie das mitgelieferte Erdungsset mit Schraube, Ringkabelschuh und Zahnscheibe.

  • Seite 26: Bedienung

    DEUTSCH Spotlight LED 350 50VS Bedienung RGB-LED-Lampe: Wechsel von Farbe/Leistungseinstellung Um die Farbe/Leistungseinstellung bei einer RGB-LED-Lampe zu wechseln, wird der Strom zur Lampe in schneller Folge aus- geschaltet und anschließend wieder eingeschaltet. Auf diese Weise können die 11 verschiedenen Farb-programme durchlaufen werden. Wenn die letzte Farbe erreicht wurde fängt die Lampe wieder mit der ersten Farbe von vorne an. Wenn die Lampe für eine längere Zeit abgeschaltet wird (>20 s), wird sie mit der zuletzt verwendeten Farbe wieder eingeschaltet. Synchronisierung der Lampen Alle Lampen, die synchronisiert werden sollen, müssen am selben Transformator angeschlossen sein.
