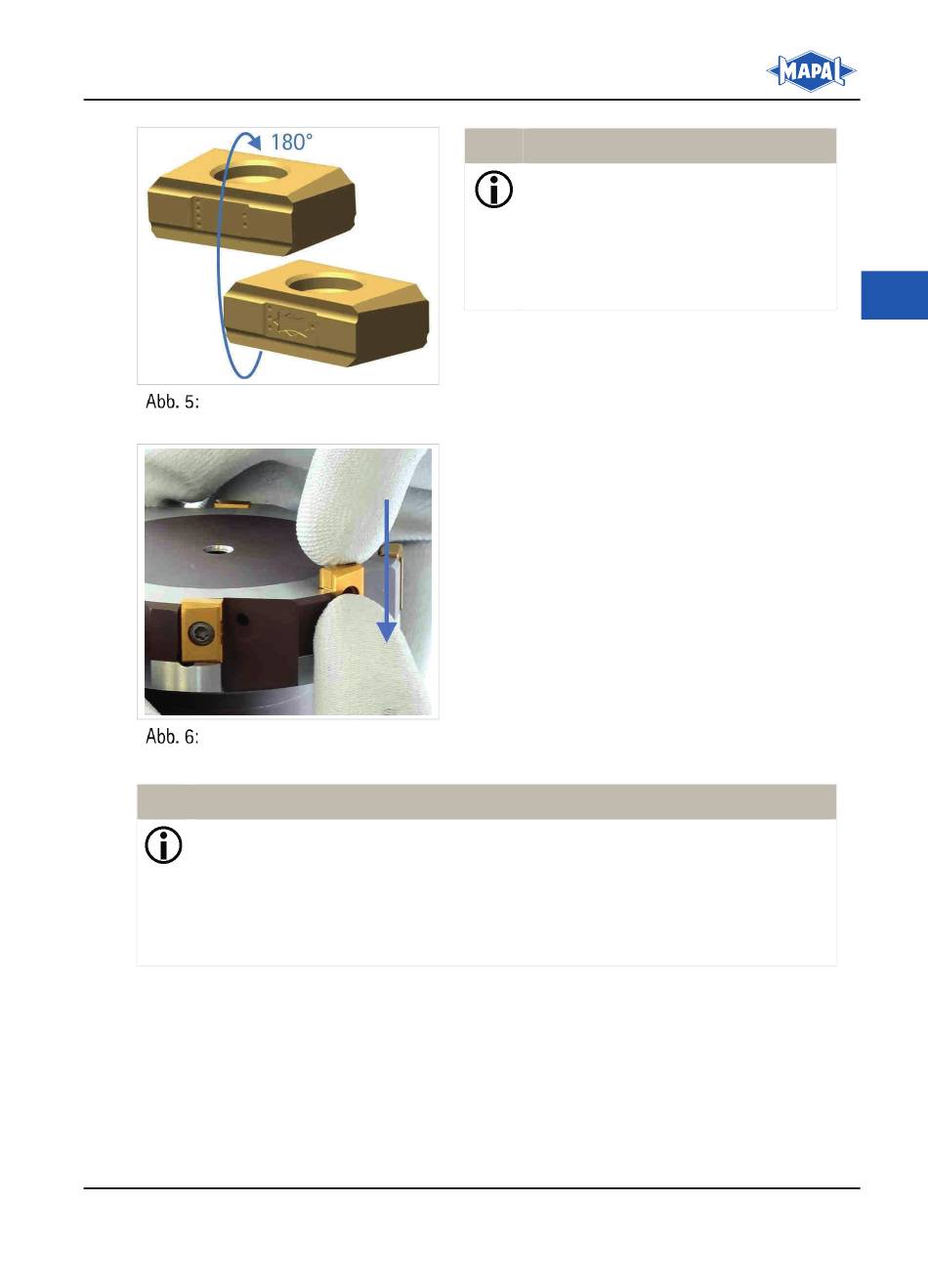

Reihenfolge der Schneidkante
Neue Wendeschneidplatte
einsetzen
I I N N F F O O R R M M A A T T I I O O N N
Die Spannschrauben nur mit einem passenden TORX® PLUS-
Drehmomentschlüssel anziehen. Anzugsdrehmomente:
• Werkzeugdurchmesser < 63 mm: 1 1 , , 1 1 N N m m
• Werkzeugdurchmesser ≥ 63 mm: 3 3 , , 5 5 N N m m
Montage- und Betriebsanleitung
Montage- und Betriebsanleitung
Installation and Operating Instructions
Installation and Operating Instructions
I I N N F F O O R R M M A A T T I I O O N N
Die Punktmarkierungen (1 bis 4)
auf der Wendeschneidplatte kenn-
zeichnen die Wende-Reihenfolge
der Schneidkanten. Diese Reihen-
folge unbedingt einhalten!
9. Die neue Wendeschneidplatte oder ge-
wendete Wendeschneidplatte bis zur
Hälfte in den Plattensitz einsetzen.
10. Die Wendeschneidplatte mit dem Dau-
men leicht in den Plattensitz drücken
und gleichzeitig die Wendeschneidplat-
te axial nach unten in den Plattensitz
schieben (siehe Abb. 6: Neue Wende-
schneidplatte einsetzen).
11. Die Wendeschneidplatte mit der Spann-
schraube fixieren.
