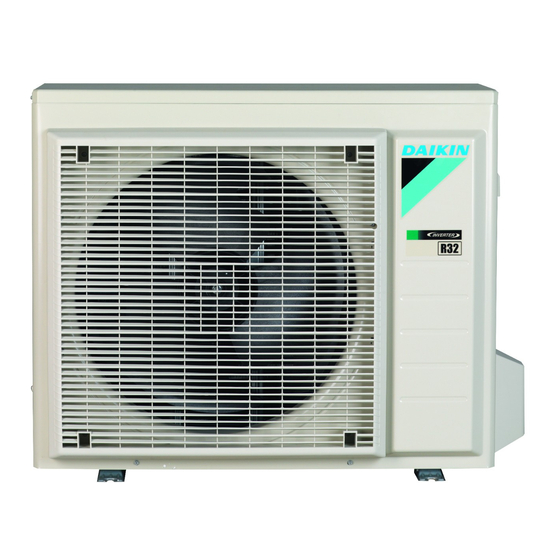

- Seite 1 Referenz für Installateure R32 Split-Baureihen RXF20C5V1B RXF25C5V1B RXF35C5V1B RXF42C5V1B ARXF20C5V1B ARXF25C5V1B ARXF35C5V1B ARXF42C5V1B...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Über die Dokumentation Informationen zu diesem Dokument ..........................Monteur-Referenzhandbuch auf einen Blick ......................... 2 Allgemeine Sicherheitsvorkehrungen Über die Dokumentation ..............................2.1.1 Bedeutung der Warnhinweise und Symbole ....................Für den Monteur................................2.2.1 Allgemeines ..............................2.2.2 Installationsort..............................2.2.3 Kältemittel — bei R410A oder R32 ........................ 11 2.2.4 Elektrik ................................ - Seite 3 Inhaltsverzeichnis 8 Elektroinstallation Vorbereiten der Elektroinstallation..........................44 8.1.1 Informationen zur Vorbereitung der Elektroinstallation................44 Anschließen der elektrischen Leitungen ........................45 8.2.1 Über das Anschließen der elektrischen Leitungen ..................45 8.2.2 Sicherheitsvorkehrungen beim Anschließen von Elektrokabeln..............45 8.2.3 Richtlinien zum Anschließen der elektrischen Leitungen................46 8.2.4 Spezifikationen der Standardelektroteile ......................
-
Seite 4: Über Die Dokumentation
WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten, Reparaturen und die dafür verwendeten Materialien den Instruktionen von Daikin entsprechen und gemäß den vor Ort geltenden gesetzlichen Vorschriften nur von entsprechend qualifizierten Fachkräften ausgeführt werden. In Europa und in Gebieten, wo die IEC Standards gelten, ist EN/IEC 60335-2-40 der anzuwendende Standard. -
Seite 5: Monteur-Referenzhandbuch Auf Einen Blick
Über die Dokumentation 1.2 Monteur-Referenzhandbuch auf einen Blick Kapitel Beschreibung Allgemeine Sicherheitshinweise Sicherheitshinweise, die Sie vor der Installation lesen MÜSSEN Über die Dokumentation Dokumentationen für den Installateur Über das Paket Einheiten auspacken und Zubehör abnehmen Über die Einheit ▪ Systemanordnung ▪... -
Seite 6: Allgemeine Sicherheitsvorkehrungen
Allgemeine Sicherheitsvorkehrungen 2 Allgemeine Sicherheitsvorkehrungen 2.1 Über die Dokumentation ▪ Die Original-Dokumentation ist auf Englisch verfasst. Bei der Dokumentation in anderen Sprachen handelt es sich um Übersetzungen des Originals. ▪ Die in diesem Dokument aufgeführten Sicherheitshinweise decken sehr wichtige Themen ab. Lesen Sie sie daher sorgfältig und aufmerksam durch. ▪... -
Seite 7: Für Den Monteur
Verwenden Sie NUR von Daikin hergestellte oder zugelassene Zubehörteile, optionale Ausrüstungen und Ersatzteile. WARNUNG Stellen Sie sicher, dass die Installation, die Tests und die verwendeten Materialien der gültigen Gesetzgebung entsprechen (zusätzlich zu den in der Daikin Dokumentation aufgeführten Anweisungen). (A)RXF20~42C5V1B Referenz für Installateure R32 Split-Baureihen 4P519439-10J –... -
Seite 8: Installationsort
Allgemeine Sicherheitsvorkehrungen VORSICHT Tragen Sie während der Installation und Wartung des Systems angemessene persönliche Schutzausrüstungen (Schutzhandschuhe, Sicherheitsbrille etc.). WARNUNG Entfernen und entsorgen Sie Kunststoffverpackungen unzugänglich für andere Personen und insbesondere Kinder. Andernfalls besteht Erstickungsgefahr. WARNUNG Treffen Sie geeignete Maßnahmen, um zu verhindern, dass das Gerät von Kleinlebewesen als Unterschlupf verwendet wird. - Seite 9 Flammen, ein mit Gas betriebenes Haushaltsgerät oder ein mit elektrisches Heizgerät). WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten und Reparaturen gemäß den Instruktionen in Daikin und gemäß den geltenden gesetzlichen Vorschriften ausgeführt werden und NUR von entsprechend autorisierten Fachleuten. WARNUNG Falls ein Raum oder mehrere Räume mit der Einheit über ein Kanalsystem verbunden...
-
Seite 10: Mindest-Fußbodenfläche Bestimmen
Allgemeine Sicherheitsvorkehrungen HINWEIS ▪ Es müssen Vorkehrungen getroffen werden, damit Kältemittel-Rohrleitungen keinen starken Vibrationen oder Pulsationen ausgesetzt werden. ▪ Schutzeinrichtungen, Rohre und Armaturen sollten so weit wie möglich geschützt werden gegen schädliche Einwirkungen von außen. ▪ Bei langen Rohrleitungen ist zu beachten, dass sie sich ausdehnen und sich kontrahieren, sodass entsprechende Vorkehrungen zu treffen sind. -
Seite 11: Kältemittel - Bei R410A Oder R32
Allgemeine Sicherheitsvorkehrungen ▪ Für Inneneinheiten: Ist die Einheit für Deckenmontage vorgesehen, für Wandmontage oder ist sie ein Standgerät? ▪ Bei installierten Außeneinheiten oder solchen, die in einem Innenraum gelagert werden, ist das abhängig von der Installationshöhe: Beträgt die Installationshöhe… Dann benutzen Sie die Grafik oder die Tabelle für…... - Seite 12 Allgemeine Sicherheitsvorkehrungen HINWEIS Stellen Sie sicher, dass die Installation der Kältemittelleitungen der gültigen Gesetzgebung entspricht. In Europa muss die Norm EN 378 eingehalten werden. HINWEIS Darauf achten, dass die bauseitigen Leitungen und Anschlüsse KEINEN mechanischen Belastungen ausgesetzt sind. WARNUNG Während eines Tests NIEMALS das Produkt unter Druck setzen mit einem Druck, der höher ist als der maximal zulässige Druck (der auf dem Typenschuld der Einheit angegeben ist).
-
Seite 13: Elektrik
Allgemeine Sicherheitsvorkehrungen ▪ Wenn das Kältemittel aufgefüllt werden muss, beachten Sie das Typenschild des Geräts. Art und notwendige Menge des Kältemittels dem Typenschild des Geräts. ▪ Gerät wurde werkseitig Kältemittel gefüllt. nach Leitungsdurchmessern und Leitungslängen muss bei manchen Systemen Kältemittel nachgefüllt werden. ▪... - Seite 14 Allgemeine Sicherheitsvorkehrungen WARNUNG Sofern NICHT werkseitig installiert, MUSS bei der festen Verkabelung ein Hauptschalter oder ein entsprechender Schaltmechanismus installiert sein, durch den beim Ausschalten alle Pole getrennt werden und durch den bei einer Überspannungssituation der Kategorie III die komplette Trennung gewährleistet ist. WARNUNG ▪...
- Seite 15 Allgemeine Sicherheitsvorkehrungen HINWEIS Vorsichtsmaßnahmen beim Verlegen der Stromversorgungsleitung: ▪ Schließen KEINE Kabel verschiedener Stärken Stromversorgungsklemmenleiste (Ein Kabelzuschlag Stromversorgungsleitung kann zu abnormaler Wärmeentwicklung führen.) ▪ Wenn Sie Kabel mit der gleichen Stärke anschließen, gehen Sie dabei wie in der Abbildung oben dargestellt vor. ▪...
-
Seite 16: Besondere Sicherheitshinweise Für Installateure
Besondere Sicherheitshinweise für Installateure 3 Besondere Sicherheitshinweise für Installateure Beachten Sie stets die folgenden Sicherheitshinweise und Vorschriften. Einheit installieren (siehe "6 Installation des Geräts" [ 23]) WARNUNG Die Installation muss von einer Fachkraft durchgeführt werden. Die Auswahl der Materialien und die Installation müssen den gesetzlichen Vorschriften entsprechen. In Europa ist die Norm EN378 zu erfüllen. - Seite 17 Besondere Sicherheitshinweise für Installateure VORSICHT ▪ Bei unzureichendem Aufdornen kann Kältemittelgas austreten. ▪ Bördelanschlüsse nicht wiederverwenden. Verwenden neue Bördelanschlüsse, um Kältemittelgaslecks zu verhindern. ▪ Verwenden Sie nur die Überwurfmuttern, die dem Gerät beiliegen. Bei Verwendung anderer Überwurfmuttern könnte Kältemittel entweichen. Elektroinstallation (siehe "8 Elektroinstallation" [ 44])
- Seite 18 Besondere Sicherheitshinweise für Installateure WARNUNG Die Stromversorgung NICHT an der Inneneinheit anschließen. Es besteht sonst Stromschlag- oder Brandgefahr. WARNUNG ▪ Im Inneren des Produkts KEINE vor Ort gekauften elektrischen Teile verwenden. ▪ Die Stromversorgungsleitung für die Kondensatabfluss-Pumpe usw. NICHT von der Klemmleiste abzweigen.
-
Seite 19: Über Die Verpackung
Über die Verpackung 4 Über die Verpackung 4.1 Übersicht: Über die Verpackung In diesem Kapitel wird beschrieben, was zu tun ist, nachdem der Kasten mit der Außeneinheit vor Ort angeliefert worden ist. Bitte auf Folgendes achten: ▪ Das Gerät MUSS bei Anlieferung auf Beschädigungen überprüft werden. Jegliche Beschädigungen MÜSSEN unverzüglich dem Schadensbearbeiter der Spedition mitgeteilt werden. -
Seite 20: So Entfernen Sie Das Zubehör Vom Außengerät
Über die Verpackung WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten und Reparaturen gemäß den Instruktionen in Daikin und gemäß den geltenden gesetzlichen Vorschriften ausgeführt werden und NUR von entsprechend autorisierten Fachleuten. 4.2.2 So entfernen Sie das Zubehör vom Außengerät 1 Die Außeneinheit anheben. - Seite 21 Über die Verpackung 1× 1× 1× 1× 1× a Allgemeine Sicherheitshinweise b Installationsanleitung für die Außeneinheit c Etikett für fluorierte Treibhausgase d Mehrsprachiges Etikett für fluorierte Treibhausgase e Ablassschraube (befindet sich unten in der Verpackungskiste) (A)RXF20~42C5V1B Referenz für Installateure R32 Split-Baureihen 4P519439-10J –...
-
Seite 22: Über Die Geräte Und Optionen
Über die Geräte und Optionen 5 Über die Geräte und Optionen 5.1 Übersicht: Über die Geräte und Optionen Dieses Kapitel informiert über folgende Punkte: ▪ Identifizierung der Außeneinheit 5.2 Identifikation HINWEIS Achten Sie bei der gleichzeitigen Installation oder Wartung von mehreren Geräten darauf, die Wartungsblenden der verschiedenen Modelle NICHT zu vertauschen. -
Seite 23: Installation Des Geräts
Installation des Geräts 6 Installation des Geräts In diesem Kapitel Den Ort der Installation vorbereiten............................6.1.1 Anforderungen an den Installationsort für die Außeneinheit................6.1.2 Zusätzliche Anforderungen an den Installationsort für die Außeneinheit bei kaltem Klima ....... Geräte öffnen ..................................6.2.1 Über das Öffnen der Geräte .......................... -
Seite 24: Anforderungen An Den Installationsort Für Die Außeneinheit
Haushaltsgerät oder ein mit elektrisches Heizgerät). WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten und Reparaturen gemäß den Instruktionen in Daikin und gemäß den geltenden gesetzlichen Vorschriften ausgeführt werden und NUR von entsprechend autorisierten Fachleuten. 6.1.1 Anforderungen an den Installationsort für die Außeneinheit INFORMATION Berücksichtigen Sie auch die folgenden Anforderungen:... - Seite 25 Installation des Geräts a Ablenkplatte b Vorherrschende Windrichtung c Luftauslass Installieren Sie das Gerät NICHT an den folgenden Plätzen bzw. Orten: ▪ Nicht in geräuschempfindlicher Umgebung installieren (z. B. in der Nähe von Schlafzimmern), wo die Betriebsgeräusche als störend empfunden werden könnten.
-
Seite 26: Zusätzliche Anforderungen An Den Installationsort Für Die Außeneinheit Bei Kaltem Klima
Installation des Geräts ▪ Höhe des Windschutzes ≥1,5×Höhe der Außeneinheit ▪ Denken Sie an den Platzbedarf für Wartungsarbeiten, wenn Sie einen Windschutz installieren. a Auflandiger Wind vom Meer b Gebäude c Außeneinheit d Windschutz Die Außeneinheit ist ausschließlich für die Außeninstallation konzipiert und für den Betrieb bei Außentemperaturen von –10°C bis 46°C im Kühlmodus und bei Außentemperaturen von –15°C bis 24°C im Heizmodus. -
Seite 27: Geräte Öffnen
Installation des Geräts 6.2 Geräte öffnen 6.2.1 Über das Öffnen der Geräte Es kann vorkommen, dass das Gerät geöffnet werden muss. Beispiel: ▪ Bei Anschließen der Kältemitteilleitungen ▪ Beim Anschließen der elektrischen Leitungen ▪ Bei der Instandhaltung und Wartung des Geräts GEFAHR: STROMSCHLAGGEFAHR Lassen Sie das Gerät NIEMALS unbeaufsichtigt, wenn die Wartungsabdeckung entfernt ist. -
Seite 28: Sicherheitsvorkehrungen Bei Der Montage Der Außeneinheit
Installation des Geräts Typischer Ablauf Die Montage der Außeneinheit umfasst üblicherweise die folgenden Schritte: Voraussetzungen für die Installation schaffen. Außeneinheit installieren. Sorgen Sie für einen Abfluss. Sicherungen gegen Umkippen der Einheit installieren. Schützen des Geräts vor Schnee und Eis durch Installation einer Schneeabdeckung und von Ablenkplatten. -
Seite 29: So Installieren Sie Die Außeneinheit
Installation des Geräts 6.3.4 So installieren Sie die Außeneinheit 4× M8/M10 6.3.5 Für einen Ablauf sorgen ▪ Stellen Sie sicher, dass das Kondenswasser ordnungsgemäß ablaufen kann. ▪ Installieren Sie die Einheit auf einem geeigneten Sockel, so dass Kondenswasser abfließen kann und sich kein Eis ansammelt. ▪... -
Seite 30: So Vermeiden Sie Ein Kippen Des Außengeräts
Installation des Geräts a Ablassstutzen b Unterer Rahmen c Ablaufrohrstopfen d Schlauch (bauseitig zu liefern) 6.3.6 So vermeiden Sie ein Kippen des Außengeräts Wird die Einheit an einem Platz installiert, an dem sie von heftigem Wind zum Kippen gebracht werden könnte, treffen Sie folgende Vorkehrungen: 1 Bereiten Sie 2 Kabel vor (bauseitig zu liefern) - siehe folgende Abbildung. -
Seite 31: Installation Der Leitungen
Installation der Leitungen 7 Installation der Leitungen In diesem Kapitel Vorbereiten der Kältemittelleitungen............................ 7.1.1 Anforderungen an die Kältemittelleitungen......................7.1.2 Länge der Kältemittelleitung und Höhenunterschied ................... 7.1.3 Isolieren der Kältemittelleitungen ......................... Anschließen der Kältemittelleitung............................7.2.1 Kältemitteilleitungen anschließen ......................... 7.2.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen ..............7.2.3 Richtlinien zum Anschließen von Kältemittelleitungen.................. -
Seite 32: Länge Der Kältemittelleitung Und Höhenunterschied
Installation der Leitungen 7.1.2 Länge der Kältemittelleitung und Höhenunterschied Was? Entfernung Maximal zulässige Leitungslänge 20 m Zulässige Mindest-Leitungslänge 1,5 m Maximal zulässiger Höhenunterschied 12 m 7.1.3 Isolieren der Kältemittelleitungen ▪ Verwenden Sie als Isoliermaterial Polyethylenschaum: Wärmeübertragungsrate zwischen 0,041 und 0,052 W/mK (0,035 und 0,045 kcal/mh°C) mit einer Hitzebeständigkeit von mindestens 120°C ▪... -
Seite 33: Sicherheitsvorkehrungen Beim Anschluss Von Kältemittelleitungen
Installation der Leitungen 7.2.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen INFORMATION Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in den folgenden Kapiteln: ▪ Allgemeine Sicherheitshinweise ▪ Vorbereitung GEFAHR: GEFAHR DURCH VERBRENNEN ODER VERBRÜHEN VORSICHT ▪ Verwenden Sie KEIN Mineralöl am aufgedornten Teil. ▪... -
Seite 34: Richtlinien Zum Anschließen Von Kältemittelleitungen
Installation der Leitungen Gerät Installationszeitraum Schutzmethode Außengerät >1 Monat Rohr quetschen <1 Monat Rohr quetschen oder mit Klebeband abdichten Innengerät Unabhängig vom Zeitraum INFORMATION Öffnen Absperrventil Kältemittels erst, nachdem Kältemittelleitungen überprüft haben. Wenn Sie zusätzliches Kältemittel auffüllen müssen, wird empfohlen, das Kältemittel-Absperrventil nach dem Auffüllen zu öffnen. -
Seite 35: Hinweise Zum Biegen Der Rohre
Installation der Leitungen 7.2.4 Hinweise zum Biegen der Rohre Verwenden Sie einen Rohrbieger zum Biegen. Alle Rohrbögen sollten so wenig wie möglich gekrümmt sein (Biegeradius 30~40 mm oder größer). 7.2.5 So dornen Sie Rohrenden auf VORSICHT ▪ Bei unzureichendem Aufdornen kann Kältemittelgas austreten. ▪... - Seite 36 Installation der Leitungen So bedienen Sie das Absperrventil Beachten Sie Folgendes: ▪ Gemäß werksseitiger Voreinstellung sind Absperrventile geschlossen. ▪ Die folgende Abbildung zeigt die Teile eines Absperrventils, die bei Umgang mit dem Ventil eine Rolle spielen. a Service-Stutzen und Kappe des Service-Stutzens b Ventilschaft c Bauseitiger Rohrleitungsanschluss d Ventilschaft-Kappe...
-
Seite 37: So Schließen Sie Kältemittelrohre An Die Außeneinheit An
Installation der Leitungen 3 Sobald das Absperrventil NICHT WEITER gedreht werden kann, nicht weiter drehen. 4 Die Absperrventil-Abdeckung installieren. Ergebnis: Jetzt ist das Ventil geöffnet/geschlossen. So handhaben Sie die Schaftabdeckung ▪ Der Pfeil zeigt, wo die Schaft-Kappe abgedichtet ist. NICHT beschädigen. ▪... -
Seite 38: Überprüfen Der Kältemittelleitung
Installation der Leitungen 7.3 Überprüfen der Kältemittelleitung 7.3.1 Informationen zur Überprüfung der Kältemittelleitung Die Kältemittelleitungen innerhalb der Außeneinheit wurden werksseitig auf Undichtigkeiten überprüft. Sie müssen nur die externen Kältemittelleitungen der Außeneinheit auf Undichtigkeiten überprüfen. Vor Überprüfen der Kältemitteilleitungen Überzeugen sich, dass Kältemittelleitungsverbindung zwischen... -
Seite 39: So Führen Sie Eine Leckprüfung Durch
Installation der Leitungen 7.3.3 So führen Sie eine Leckprüfung durch HINWEIS Überschreiten Sie NICHT den maximalen Betriebsdruck des Geräts (siehe “PS High” am Typschild des Geräts). HINWEIS Verwenden Sie IMMER eine empfohlene Blasenprüfungslösung von Ihrem Händler. Verwenden Sie NIEMALS Seifenwasser: ▪... -
Seite 40: Einfüllen Des Kältemittels
Installation der Leitungen Wenn der Druck… Dann… unveränderlich ist befindet sich keine Feuchtigkeit im System. Damit ist dieses Verfahren abgeschlossen. zunimmt befindet sich Feuchtigkeit im System. Fahren Sie mit dem nächsten Schritt fort. 3 Im System für mindestens 2 Stunden einen Ansaugdruck von −0,1 MPa (−1 bar) herstellen. -
Seite 41: Komplette Neubefüllung Mit Kältemittel
Installation der Leitungen INFORMATION Je nach Anlagen- und/oder Installationsbedingungen kann es erforderlich sein, erst die elektrische Verkabelung durchzuführen, bevor Kältemittel eingefüllt werden kann. Typischer Arbeitsablauf – Das Hinzufügen von zusätzlichem Kältemittel umfasst üblicherweise die folgenden Schritte: 1 Feststellen, ob und wie viel Kältemittel zusätzlich hinzugefügt werden muss. 2 Falls notwendig, zusätzliches Kältemittel hinzufügen. -
Seite 42: So Ermitteln Sie Die Nachzufüllende Zusätzliche Kältemittelmenge
Installation der Leitungen WARNUNG Das Gerät muss in einem Raum gelagert werden, in dem es keine kontinuierlich vorhandene Entzündungsquelle gibt (Beispiel: offene Flammen, ein mit Gas betriebenes Haushaltsgerät oder ein mit elektrisches Heizgerät). WARNUNG ▪ Teile des Kältemittelkreislaufs NICHT durchbohren oder verbrennen. ▪... -
Seite 43: So Füllen Sie Zusätzliches Kältemittel Ein
Installation der Leitungen 7.4.5 So füllen Sie zusätzliches Kältemittel ein WARNUNG ▪ Verwenden Sie nur Kältemittel des Typs R32. Andere Substanzen können zu Explosionen und Unfällen führen. ▪ R32 hält fluorierte Treibhausgase. Sein Erderwärmungspotenzial (GWP = global warming potential) hat den Wert 675. Setzen Sie diese Gase NICHT in die Atmosphäre frei. -
Seite 44: Elektroinstallation
Elektroinstallation 8 Elektroinstallation In diesem Kapitel Vorbereiten der Elektroinstallation............................8.1.1 Informationen zur Vorbereitung der Elektroinstallation ..................Anschließen der elektrischen Leitungen ..........................8.2.1 Über das Anschließen der elektrischen Leitungen....................8.2.2 Sicherheitsvorkehrungen beim Anschließen von Elektrokabeln................8.2.3 Richtlinien zum Anschließen der elektrischen Leitungen ..................8.2.4 Spezifikationen der Standardelektroteile ...................... -
Seite 45: Anschließen Der Elektrischen Leitungen
Elektroinstallation 8.2 Anschließen der elektrischen Leitungen 8.2.1 Über das Anschließen der elektrischen Leitungen Vor dem Anschließen der elektrischen Leitungen Auf Folgendes achten: ▪ Die Kältemittelleitung ist angeschlossen und überprüft ▪ Die Wasserleitung ist angeschlossen Typischer Ablauf Der Anschluss der elektrischen Leitungen erfolgt in der Regel in diesen Phasen: Überzeugen Sie sich, dass der Netzanschluss (Stromversorgungssystem) den elektrischen Spezifikationen der Einheiten entspricht. -
Seite 46: Richtlinien Zum Anschließen Der Elektrischen Leitungen
Elektroinstallation WARNUNG Achten Sie darauf, dass sich Verbindungskabel nicht in unmittelbarer Nähe von nicht- thermoisolierten Kupferrohren befinden, weil solche Rohre sehr heiß werden können. 8.2.3 Richtlinien zum Anschließen der elektrischen Leitungen Bitte auf Folgendes achten: ▪ Wenn Litzenkabel verwendet werden, müssen am Ende der Kabel runde, gecrimpte Klemme installiert werden. -
Seite 47: Spezifikationen Der Standardelektroteile
Elektroinstallation 8.2.4 Spezifikationen der Standardelektroteile Komponente Stromversorgungskabel Elektrische Spannung 220~240 V Phase Frequenz 50 Hz Kabelstärken MUSS den geltenden gesetzlichen Vorschriften entsprechen Verbindungskabel (innen↔außen) 4-adriges Kabel ≥ 1,5 mm² und einsetzbar für 220~240 V Empfohlene bauseitige Sicherung 16 A Fehlerstrom-Schutzschalter MUSS den geltenden gesetzlichen Vorschriften entsprechen 8.2.5 Anschluss der elektrischen Leitungen an das Außengerät... - Seite 48 Elektroinstallation 5 Ziehen Sie die Klemmenschrauben fest an. Wir empfehlen die Verwendung eines Kreuzschlitzschraubendrehers. (A)RXF20~42C5V1B Referenz für Installateure R32 Split-Baureihen 4P519439-10J – 2021.06...
-
Seite 49: Abschließen Der Installation Des Außengeräts
Abschließen der Installation des Außengeräts 9 Abschließen der Installation des Außengeräts 9.1 So schließen Sie die Installation des Außengeräts ab HINWEIS Es wird empfohlen, die Kältemittelleitung zwischen Innen- und Außengerät in einem Kanal zu verlegen oder die Kältemittelleitung mit Klebeband zu umwickeln. 1 Kältemittel-Rohrleitung und Kabel wie folgt isolieren und befestigen: a Gasleitung b Isolierung der Gasleitung... -
Seite 50: Inbetriebnahme
Inbetriebnahme 10 Inbetriebnahme 10.1 Übersicht: Inbetriebnahme In diesem Kapitel wird beschrieben, was Sie wissen und was Sie tun müssen, um das System nach dessen Installation in Betrieb zu nehmen. Typischer Ablauf Die Inbetriebnahme umfasst üblicherweise die folgenden Schritte: Die "Checkliste vor Inbetriebnahme" durchgehen. Probelauf des Systems durchführen. -
Seite 51: Checkliste Während Der Inbetriebnahme
Inbetriebnahme Das Innengerät ist ordnungsgemäß montiert. Das Außengerät ist ordnungsgemäß montiert. Das System ist ordnungsgemäß geerdet und die Erdungsklemmen sind festgezogen. Die Versorgungsspannung stimmt mit der auf dem Typenschild des Geräts angegebenen Spannung überein. Es gibt KEINE losen Anschlüsse oder beschädigte elektrische Komponenten im Schaltkasten. -
Seite 52: Inbetriebnahme Des Außengeräts
Inbetriebnahme 2 Nach Durchführung des Probelaufs die Temperatur auf eine normale Stufe stellen. Bei Betriebsart Kühlen: 26~28°C bei Betriebsart Heizen: 20~24°C. 3 Wird die Einheit auf AUS geschaltet, beendet das System den Betrieb nach 3 Minuten. INFORMATION ▪ Auch wenn die Einheit ausgeschaltet ist, verbraucht sie Strom. ▪... -
Seite 53: Übergabe An Den Benutzer
Übergabe an den Benutzer 11 Übergabe an den Benutzer Wenn der Testlauf abgeschlossen ist und das Gerät ordnungsgemäß funktioniert, führen Sie folgende Punkte aus: ▪ Stellen Sie sicher, dass der Benutzer über die gedruckte Dokumentation verfügt und bitten Sie ihn, diese als Nachschlagewerk aufzubewahren. Teilen Sie dem Benutzer mit, dass die vollständige Dokumentation im Internet unter der weiter vorne in dieser Anleitung aufgeführten URL zu finden ist. -
Seite 54: Instandhaltung Und Wartung
Instandhaltung und Wartung 12 Instandhaltung und Wartung HINWEIS Wartungsarbeiten DÜRFEN NUR von einem autorisierten Installateur oder Service- Mitarbeiter durchgeführt werden. Wir empfehlen, mindestens einmal pro Jahr die Einheit zu warten. Gesetzliche Vorschriften können aber kürzere Wartungsintervalle fordern. HINWEIS Die Gesetze zu Treibhausgasen erfordern, dass die Kältemittel-Füllmenge der Einheit sowohl in Gewicht als auch in CO -Äquivalent angegeben wird. -
Seite 55: Checkliste Für Die Jährliche Wartung Der Außeneinheit
Instandhaltung und Wartung 12.3 Checkliste für die jährliche Wartung der Außeneinheit Überprüfen Sie mindestens einmal jährlich die folgenden Punkte: ▪ Wärmetauscher Der Wärmetauscher der Außeneinheit kann durch Staub, Schmutz, Blätter etc. blockiert werden. Es wird empfohlen, den Wärmetauscher jedes Jahr zu reinigen. Ein blockierter Wärmetauscher kann zu einem zu niedrigen Druck oder zu hohen Druck führen, was eine Beeinträchtigung der Leistung zur Folge hat. -
Seite 56: Fehlerdiagnose Und -Beseitigung
Fehlerdiagnose und -beseitigung 13 Fehlerdiagnose und -beseitigung 13.1 Übersicht: Fehlerdiagnose und -beseitigung Dieses Kapitel beschreibt, wie Sie im Falle von Problemen vorgehen müssen. Hier finden Sie Informationen zur Problemlösung auf Basis der Problemsymptome. Vor Fehlerdiagnose und -beseitigung Unterziehen Sie die Einheit einer gründlichen Sichtprüfung und suchen Sie nach offensichtlichen Defekten, wie zum Beispiel lose Anschlüsse oder defekte Verkabelung. -
Seite 57: Symptom: Das Gerät Heizt Oder Kühlt Nicht Wie Erwartet
Fehlerdiagnose und -beseitigung 13.3.2 Symptom: Das Gerät heizt oder kühlt NICHT wie erwartet Mögliche Ursachen Abhilfe Elektrische Verkabelung fehlerhaft Elektrische Verkabelung korrekt durchführen. Gas tritt aus Das System auf Gas-Leckagen überprüfen. 13.3.3 Symptom: Wasserleckage Mögliche Ursachen Abhilfe Wärmedämmung unvollständig Sicherstellen, dass die thermische (Gasleitungen, Flüssigkeitsleitungen, Isolation von Rohrleitungen und des Teile der Verlängerung des... -
Seite 58: Entsorgung
Entsorgung 14 Entsorgung HINWEIS Versuchen Sie auf KEINEN Fall, das System selber auseinander zu nehmen. Die Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren Teilen MUSS in Übereinstimmung mit den entsprechenden Vorschriften erfolgen. Die Einheiten MÜSSEN einer Einrichtung aufbereitet werden,... -
Seite 59: So Starten Und Stoppen Sie Die Zwangskühlung
Entsorgung HINWEIS Schalten Sie beim Abpumpen den Verdichter aus, bevor Sie die Kältemittelleitungen entfernen. Wenn der Verdichter beim Abpumpen noch arbeitet und das Absperrventil geöffnet ist, wird Luft vom System angesaugt. Dies kann aufgrund des ungewöhnlichen Drucks im Kältemittelkreislauf zu einer Beschädigung des Verdichters oder zu Schäden am System führen. -
Seite 60: Zwangs-Kühlbetrieb Starten/Stoppen Durch Die Benutzerschnittstelle Der Inneneinheit
Entsorgung 14.3.2 Zwangs-Kühlbetrieb starten/stoppen durch die Benutzerschnittstelle der Inneneinheit 1 Die Betriebsart auf Kühlen stellen. Siehe "Einen Probelauf durchführen" in der Installationsanleitung der Inneneinheit. (A)RXF20~42C5V1B Referenz für Installateure R32 Split-Baureihen 4P519439-10J – 2021.06... -
Seite 61: Technische Daten
Technische Daten 15 Technische Daten Ein Teil der aktuellen technischen Daten ist auf der regionalen Daikin-Website verfügbar (öffentlich zugänglich). Die vollständigen technischen Daten sind über das Daikin Business Portal verfügbar (Authentifizierung erforderlich). (A)RXF20~42C5V1B Referenz für Installateure R32 Split-Baureihen 4P519439-10J – 2021.06... -
Seite 62: Schaltplan
Technische Daten 15.1 Schaltplan Vereinheitlichte Schaltplan-Legende Informationen zu den Teilen und die Nummerierung entnehmen Sie bitte dem Elektroschaltplan der betreffenden Einheit. In der Übersicht unten wird durch das Symbol "*" die Nummerierung jedes Teils im Teilecode dargestellt, und zwar in Form arabischer Ziffern in aufsteigender Folge. HAUPTSCHALTER SCHUTZERDE ANSCHLUSS... - Seite 63 Lieferumfang des Produkts enthalten sind und die gemäß den in der Dokumentation aufgeführten Anweisungen installiert werden müssen. Optionale Ausstattung Von Daikin hergestellte oder zugelassene Ausstattungen, die gemäß den in der begleitenden Dokumentation aufgeführten Anweisungen mit dem Produkt kombiniert werden können.
