7.3.3 So führen Sie eine Leckprüfung durch
7.3.4 So führen Sie die Vakuumtrocknung durch
RXF20~42D5V1B + ARXF20~42D5V1B
Innenraum-Klimagerät von Daikin
4P519439-17R – 2021.12
HINWEIS
Überschreiten Sie NICHT den maximalen Betriebsdruck des Geräts (siehe "PS High"
am Typschild des Geräts).
HINWEIS
Verwenden Sie IMMER eine empfohlene Blasenprüfungslösung von Ihrem Händler.
Verwenden Sie NIEMALS Seifenwasser:
▪
Seifenwasser kann Risse an den Komponenten zur Folge haben, wie den
Bördelmuttern oder den Kappen der Absperrventile.
▪
Seifenwasser kann Salz enthalten, das Feuchtigkeit absorbiert, die wiederum
einfrieren kann, wenn die Rohre kalt werden.
▪
Seifenwasser enthält Ammoniak, der zu Korrosion an den Bördelverbindungen
führen kann (zwischen der Bördelmutter aus Messing und der Kupferbördelung).
1 Füllen Sie das System mit Stickstoffgas bis zu einem Druck von mindestens
200 kPa (2 Bar) auf. Es wird empfohlen, den Druck auf 3000 kPa (30 Bar) zu
erhöhen, um kleine Undichtigkeiten zu erkennen.
2 Prüfen Sie alle Verbindungen mithilfe der Blasenprüfungslösung auf
Undichtigkeiten.
3 Lassen Sie das Stickstoffgas vollständig ab.

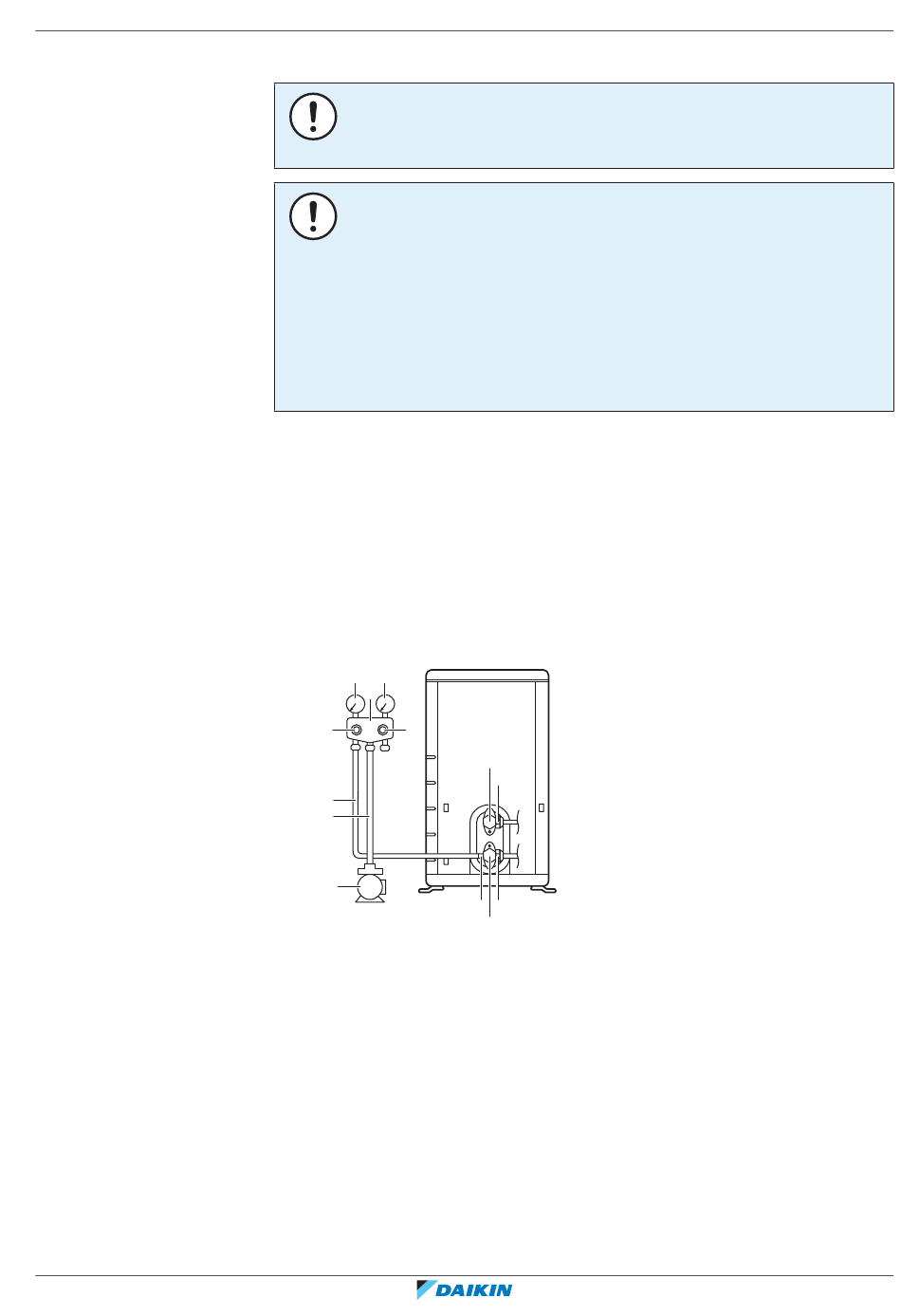

Die Vakuumpumpe und das Sammelrohr wie folgt anschließen:
a
c
b
d
e
f
f
g
a Niederdruckmesser
b Mehrzweck-Manometer
c Hochdruckmesser
d Niederdruck-Ventil (Lo)
e Hochdruck-Ventil (Hi)
f Füllschläuche
g Vakuumpumpe
h Ventilkappen
i Service-Stutzen
j Gas-Absperrventil
k Flüssigkeits-Absperrventil
1 Im System einen Unterdruck herstellen, bis ein Ansaugdruck von −0,1 MPa
(−1 bar) angezeigt wird.
2 Etwa 4-5 Minuten warten und dann den Druck überprüfen:
7
|
h
k
i
j
h
Installation der Leitungen
Referenz für Installateure
39
