HINWEIS!
H – kann 700, 720, 780 oder 800 mm betragen und hängt von der Produktspezifikation ab.
h – kann 100 oder 150 mm betragen und hängt von der Produktspezifikation ab. Die
einstellbare Maximalhöhe für den Sockel beträgt standardmäßig 70 mm. Zusätzliche
verstellbare Füße können bei Ihrem Händler oder der Ersatzteilabteilung erworben werden.
Für die bündige integrierte Installation des Geräts ist ein zusätzlicher Schwenkbereich
der Tür von 3 mm für Maß B erforderlich.

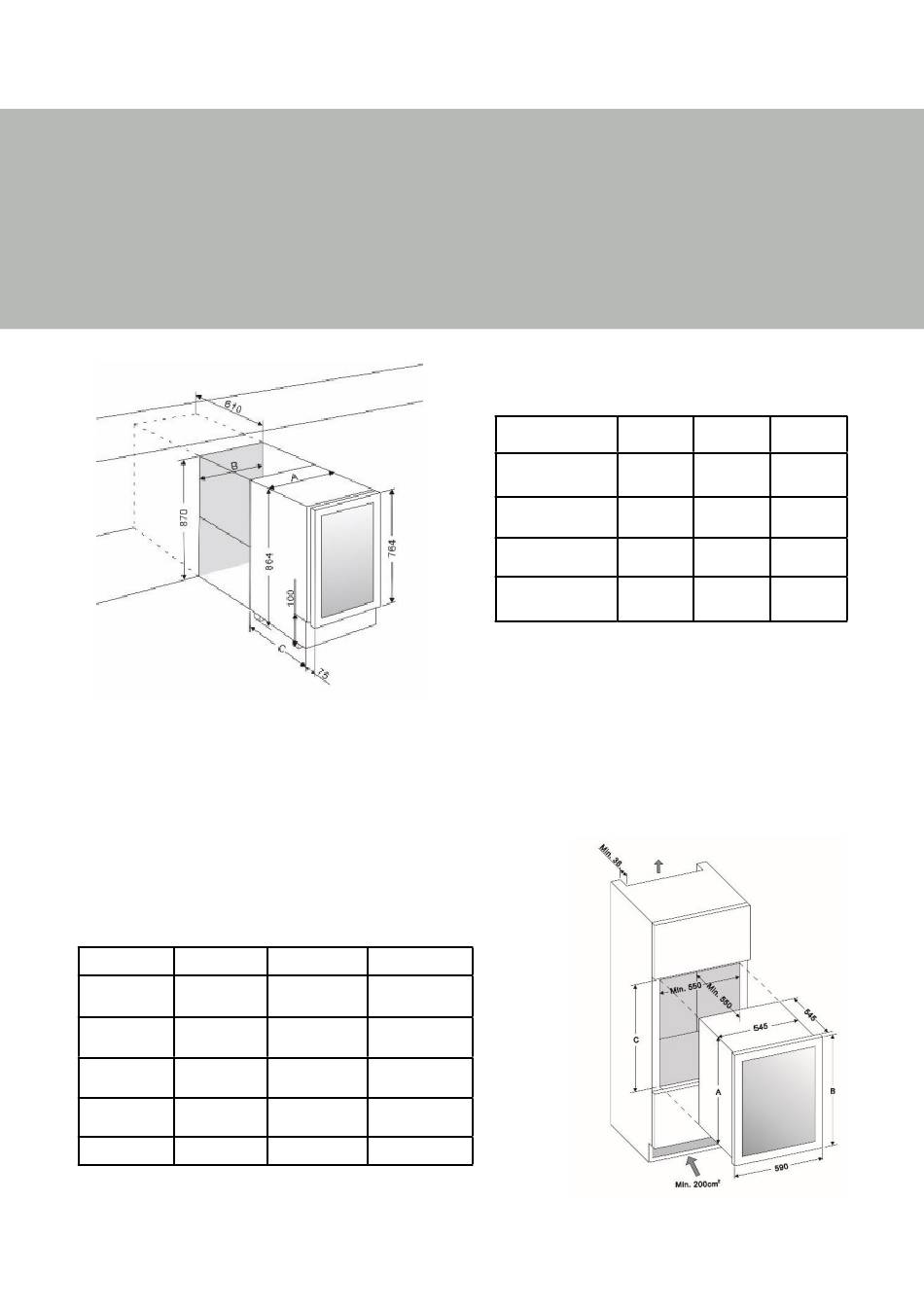

5.2.2 VOLLSTÄNDIG INTEGRIERTE EINBAUSÄULE
DESIGN 1 – Die Tür des Geräts dichtet die installierte Einheit beinah komplett ab,
sodass ein Entlüfter im Gehäusesockel vorhanden sein muss. Warme Luft muss über
den Belüftungsschacht an die Rückwand des Gehäuses
geleitet und dann nach oben abgeführt werden. Der
Querschnitt des Belüftungskanals sollte mindestens 200
Quadratzentimeter betragen.
Öffnung
A (mm)
45 cm H
446
60 cm H
586
88 cm H
876
122 cm H
1225
178 cm H
1775
B (mm)
C (mm)
455
450
595
590
885
876-880
1234
1225-1230
1784
1775-1780
A (mm) B (mm) C (mm)
37.5 cm breit 375
44.5 cm breit 445
60 cm breit
595
75 cm breit
750
12
380
495
450
520
610
520
760
520
