3.6.9

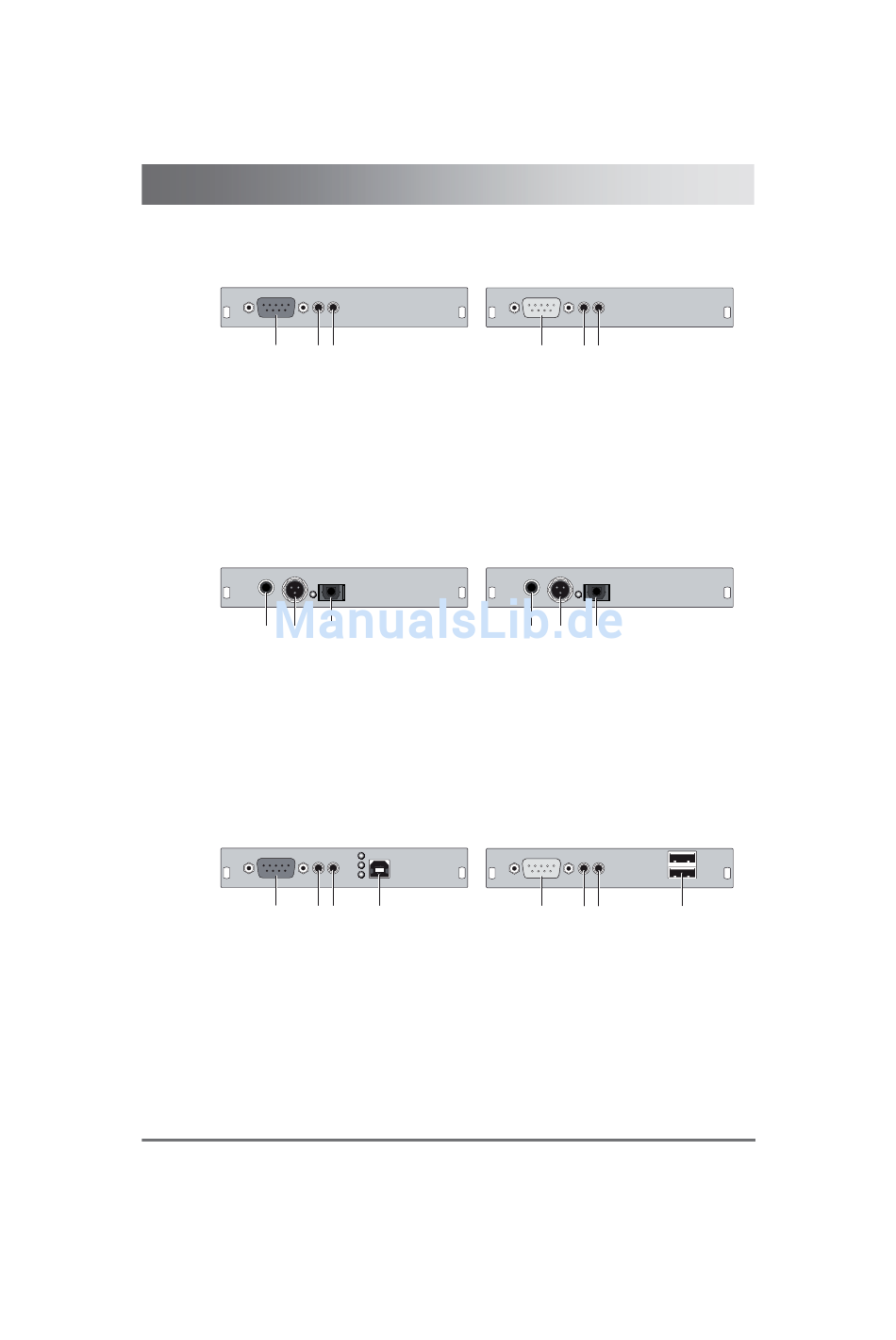

Typ L- / R474-BAX
CPU Modul
1
Rückseite
1
Serieller Anschluss (D-Sub 9)
2
Audio IN
3
Audio OUT
Pos: 19 /806-IHSE/Beschreibung/Geräteansichten/474-xx/Typ L- / R474-BDX @ 6\mod_1304583577801_258.doc @ 51018 @ 3 @ 1
3.6.10 Typ L- / R474-BDX
CPU Modul
1
2
Rückseite
1
S/PDIF-Eingang (RCA)
2
AES/EBU-Eingang (Mini-XLR)
3
S/PDIF-Eingang (TOSLINK)
Pos: 20 /806-IHSE/Beschreibung/Geräteansichten/474-xx/Typ L- / R474-BAH @ 6\mod_1304583611785_258.doc @ 51036 @ 3 @ 1
3.6.11 Typ L- / R474-BAH
CPU Modul
1
Rückseite
1
Serieller Anschluss (D-Sub 9)
2
Audio IN
3
Audio OUT
4
Zur CPU: USB-HID
Pos: 21 /806-IHSE/Beschreibung/Geräteansichten/474-xx/Typ L- / R474-BDH @ 6\mod_1304583646457_258.doc @ 51054 @ 3 @ 1
2011-10-10
2 3
3
2 3
4
Beschreibung
CON Modul
1
2 3
Rückseite
1
Serieller Anschluss (D-Sub 9)
2
Audio IN
3
Audio OUT
CON Modul
1
2
3
Rückseite
1
S/PDIF-Ausgang (RCA)
2
AES/EBU-Ausgang (Mini-XLR)
3
S/PDIF-Ausgang (TOSLINK)
CON Modul
1
2 3
Rückseite
1
Serieller Anschluss (D-Sub 9)
2
Audio IN
3
Audio OUT
4
Anschluss für USB-HID-Geräte
4
19
