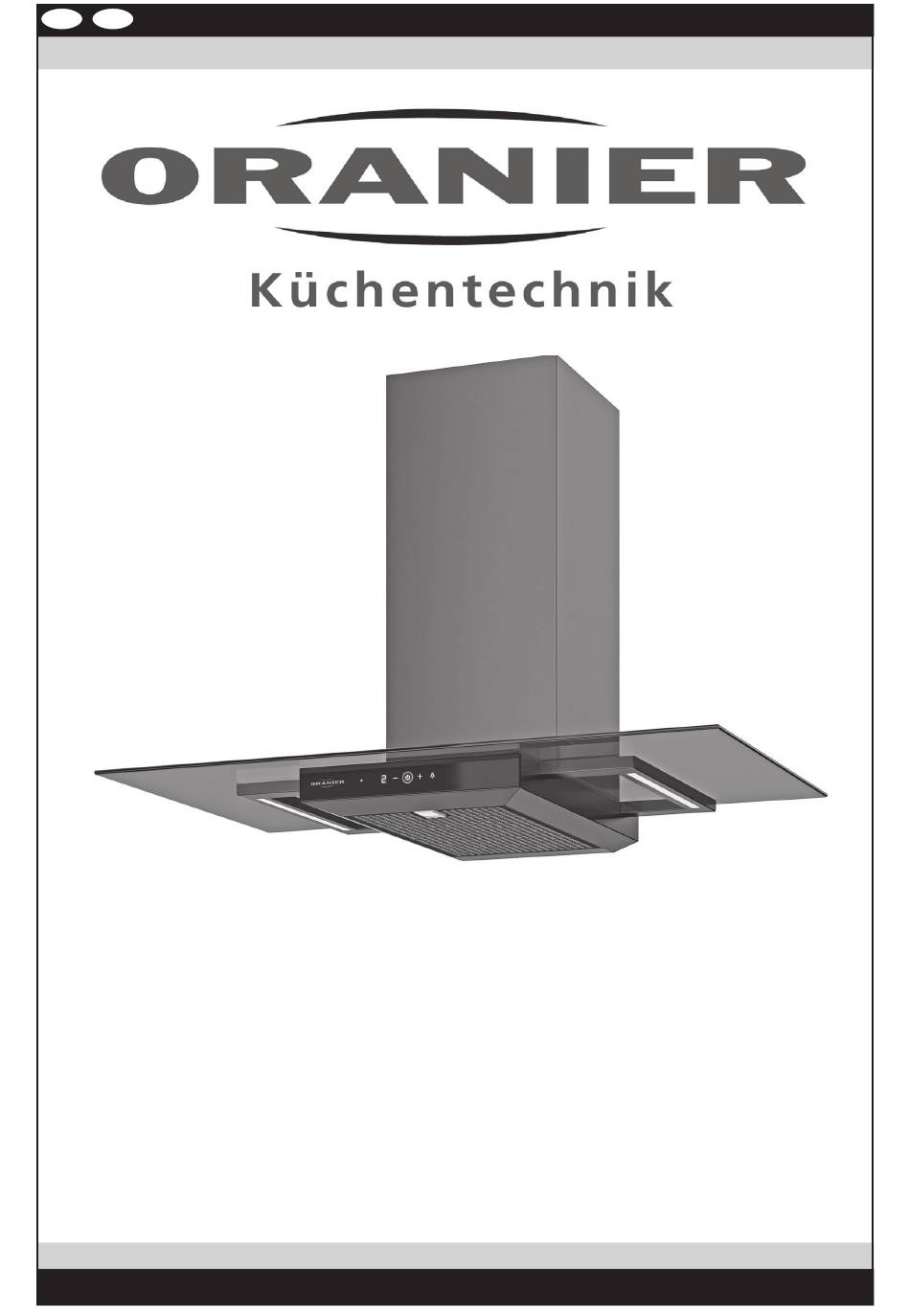

- Seite 1 Bedienungs- und Installationsanleitung Rada 90 S Dunstabzugshaube Rada 75 S Rada 90 S 4051543118512 / 4051543118505 8818 75 · 8818 90...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein ORANIER-Haus- haltsgerät entschieden haben! ORANIER-Haushaltsgeräte bieten Ihnen ausgereifte und zuverlässige Technik, Funktionalität und ansprechendes Design. Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle einmal etwas zu beanstanden haben, so wenden Sie sich bitte an unseren zentralen Kundendienst, hier wird man Ihnen gerne behilflich sein.
-
Seite 3: Inhaltsverzeichnis
Dunstabzugshauben im Umluftbetrieb - Welche Leistungsstufe soll gewählt werden? Tipps und Tricks Elektronische Steuerung Kundendienst Gerätemotor ein-/ausschalten Hinweise zur Entsorgung Leistungsregelung Beleuchtung ein-/ausschalten ORANIER-Werksgarantie Nachlaufautomatik Wartung, Reinigung und Pflege Wartungsintervalle Reinigung der Haube Metallfettfilter reinigen Aktivkohlefilter austauschen (nur bei Umluftbetrieb) LED-Leuchtmittel Im Falle einer Störung... -
Seite 4: Sicherheitshinweise Zum Gebrauch
Sicherheitshinweise zum Gebrauch Vorsicht! Berührbare Teile können heiß werden, wenn sie mit Kochgeräten genutzt werden. • Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. -
Seite 5: Sicherheitshinweise Zu Wartung, Reinigung Und Pflege
Sicherheitshinweise zum Gebrauch • Die Haube darf auf keinen Fall an einen in Betrieb befindlichen Rauch- oder Abgaskamin anderer Geräte (Boiler, Kessel, Öfen etc.) angeschlossen wer- den. Es darf auch kein Schacht verwendet werden, welcher der Be- und Ent- lüftung von Räumen mit Feuerstätten dient! • Aus Sicherheitsgründen muss der Abstand zwischen Haubenunterseite und Kochfläche bei Elektrokochstellen mindestens 65 cm und bei Gaskochstellen mindestens 75 cm betragen. -
Seite 6: Ihr Gerät Im Überblick
Ihr Gerät im Überblick 1 - Netzstecker 2 - Teleskopschacht 3 - Grundschacht 4 - Haubenkörper 5 - Bedienfeld 6 - Metallfettfilter 7 - LED-Leuchtstreifen 8 - Glasschirm... -
Seite 7: Bedienung Der Haube
Bedienung der Haube (Touch-Control) Leistung Leistung verringern erhöhen Beleuchtung Leistungsanzeige Gebläse ein/aus Leistungsanzeige ein/aus Bedienfeld elektronische Steuerung Bedienfeld Welche Leistungsstufe soll gewählt werden? Das Bedienfeld befindet sich an der Front des Gerätes; Die Leistung des Gerätes soll den anfallenden Koch- und es ist benutzerfreundlich gestaltet und einfach zu handha- Bratendünsten angepasst werden, d.h. -
Seite 8: Elektronische Steuerung
Bedienung der Haube (Touch-Control) Elektronische Steuerung Gerätemotor ein- / ausschalten Durch Berühren einer der drei oben abgebildeten Schalt- flächen können Sie das Gerät in Betrieb nehmen. Beim Berühren von (Gebläse ein/aus) wird automatisch die zuletzt eingestellte Leistungsstufe gewählt und in der Leistungsanzeige dargestellt. Wieder- holtes Berühren der Schaltfläche schaltet das Gebläse wieder aus. -
Seite 9: Wartung, Reinigung Und Pflege
Wartung, Reinigung und Pflege Reinigung der Haube Achtung! Vor sämtlichen Wartungs- und Reini- ► Netzstecker ziehen bzw. die Sicherung ausschalten! gungsarbeiten ist der Netzstecker (1) • Die Dunstabzugshaube darf nicht mit einem Dampf- zu ziehen oder die Sicherung auszu- reiniger gereinigt werden! schalten bzw. herauszuschrauben! • Unsachgemäße Reinigung von Edelstahl-Oberflächen führt zu Farbveränderungen und Beschädigungen der Oberflächen! Wartungsintervalle... -
Seite 10: Metallfettfilter Reinigen
Wartung, Reinigung und Pflege ► Nach der Reinigung den trockenen Metallfettfilter (6) Achtung! mit der Hinterkante voraus hinten in den Filterrahmen Vor sämtlichen Wartungs- und Reini- der Dunstabzugshaube einsetzen. gungsarbeiten ist der Netzstecker (1) ► Metallfettfilter (6) nach oben klappen, Verschluss an- zu ziehen oder die Sicherung auszu- heben, Metallfettfilter (6) in endgültige Lage bringen schalten bzw. -
Seite 11: Aktivkohlefilter Austauschen (Nur Bei Umluftbetrieb)
Reklamationsgrund dar. Lasche LED-Leuchtmittel Befestigungsclipse im Filterrahmen Durch die Verwendung von LED-Leuchtmitteln für das ORANIER DesignLIGHT sowie als Arbeitsplatz- beleuchtung wird ein Austausch von defekten Leuchtmitteln höchst unwahrscheinlich. Lebensdauer, Zuverlässigkeit und Energieeffizienz liegen um Größenordnungen über jedem herkömmlichen Lasche Leuchtmittel, sei es Halogen, Leuchtstoffröhre o.ä. -
Seite 12: Im Falle Einer Störung
Im Falle einer Störung Achtung! Vor sämtlichen Wartungs- und Reini- gungsarbeiten ist der Netzstecker (1) zu ziehen oder die Sicherung auszu- schalten bzw. herauszuschrauben! Die Haube funktioniert überhaupt nicht: • Wurde eventuell die Sicherung in der Hausinstallation ausgelöst? ► Stromversorgung der Haube bzw. Hauptsicherung überprüfen. • Ist der Netzstecker eingesteckt? ► Ziehen Sie den Netzstecker, um die Steuerelektronik in den Ausgangszustand zurückzusetzen. -
Seite 13: Abluft- Oder Umluftbetrieb
Abluft- oder Umluftbetrieb? Umluftbetrieb Abluftbetrieb Bei Abluftbetrieb (empfohlen) wird der Wrasen über ein Abluftsystem mit Mauerkasten ins Freie geführt. Achtung! Bei gleichzeitigem Betrieb der Dunst- abzugshaube im Abluftbetrieb und einer Feuerstätte darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10 bar) werden. -
Seite 14: Hinweise Zu Baulichen Voraussetzungen
Hinweise zu baulichen Voraussetzungen Für die Montage der Dunstabzugshaube im Abluft- Beim Verlegen der Abluftleitung sollte Folgendes betrieb beachten Sie bitte folgende Hinweise: beachtet werden: • Kurze, gerade Abluftstrecken wählen. • In Aufstellräumen ohne offene Feuerstelle sollte der Querschnitt der Zuluftöffnung mindestens so groß wie • Möglichst wenige Rohrbögen verwenden. der Abluftquerschnitt sein, damit kein Unterdruck ent- steht und die Dunstabzugshaube gut funktionieren • Verlegen der Rohre nicht in spitzen Winkeln, sondern kann. -
Seite 15: Elektroanschluss
Elektroanschluss Wichtige Hinweise Die Dunstabzugshaube wird ab Werk mit Netzanschluss- • Aus Sicherheitsgründen muss bei diesem Modell der leitung und Netzstecker ausgeliefert. Sie kann damit an Abstand zwischen Haubenunterseite und Kochfläche jede vorschriftsmäßig installierte und abgesicherte der Kochstelle Schutzkontaktsteckdose (230 V / 50 Hz Wechselspan- - bei Elektrokochstellen mindestens 65 cm betragen nung) angeschlossen werden. -
Seite 16: Übersicht Lieferumfang
Übersicht Lieferumfang 1 - Netzstecker 2 - Teleskopschacht 3 - Grundschacht 4 - Haubenkörper 9 - Montageblech für Teleskopschacht 10 - Wandhalter 11 - Abluftstutzen 12 - Motorblock 13 - Schraube M5x20 mm mit Zahnscheibe 14 - Schraube M5x20 mm mit Zahnscheibe, Unterlegscheibe, Sechskantmutter 15 - Schraube 5x50 mm 16 - Dübel 8 mm... -
Seite 17: Montage Der Dunstabzugshaube
Montage der Dunstabzugshaube ► Haubenkörper (4) und Motorblock (12) miteinander ► Deckel wieder aufsetzen und mit etwas Nachdruck einrasten lassen verschrauben: Für Verbindung A die 4 Schrauben M5x20 mm (13) und die dazugehörigen Zahnscheiben verwenden. Für Verbindung B die 2 Schrauben M5x20 mm (14) und dazugehörige Zahnscheiben, Unterlegscheiben und Sechskantmuttern verwenden. -
Seite 18: Wandmontage
Wandmontage ► Befestigen Sie Wandhalter (10) mit 2 Schrauben M4x20 (21) lose am Motorblock (12). Der Wandhalter (10) muss sich noch leicht in den Langlöchern bewegen lassen. ► Anschliessend 2 Bohrungen 10A erstellen. ► In die gebohrten Löcher jeweils 1 Dübel 8 mm (16) einsetzen und in diese Dübel jeweils 1 Schraube 5x50 mm (15) so weit eindrehen, dass der Schrau- benkopf jeweils noch etwa 10 mm aus der Wand ragt. -
Seite 19: Luftschlauch Montieren
Luftschlauch montieren Netzanschluss herstellen (nur bei Abluftbetrieb) ► Stecken Sie den Netzstecker des Gerätes in die dafür vorgesehene Steckdose. Verwenden Sie für die Verbindung mit dem Wand- durchbruch ein Kunststoffrohr oder einen Abluftschlauch Nachdem alle Montagearbeiten beendet sind, können Sie Ø 150 mm (min. Ø 120 mm; nicht im Lieferumfang). die Stromversorgung für die Steckdose der Dunstab- zugshaube wieder einschalten. -
Seite 20: Schachtmontage
Schachtmontage Raumdecke ► Schutzfolien entfernen. Den aus Grundschacht (3) und Teleskopschacht (2) bestehenden Schacht folgendermaßen zusammenset- zen: Für Umluftbetrieb: ► Teleskopschacht (2) so einsetzen, dass die Luft- 170 - 205 austrittsschlitze oben sind. Für Abluftbetrieb: ► Teleskopschacht (2) mit den Luftaustrittsschlitzen nach unten einsetzen. Die Luftaustrittsschlitze sind dann verdeckt. -
Seite 21: Inbetriebnahme
Inbetriebnahme Technische Daten Nach vollständiger Montage der Dunstabzugshaube: Spannung: 230 V ~ • Bitte alle Kartonagen aus der Dunstabzugshaube ent- Frequenz: 50 Hz fernen und alle Schutzfolien von den Edelstahlflächen abziehen. Motorleistung: 250 W • Einen Funktionstest durchführen (siehe Kapitel „Bedienung der Haube”). Anzahl der Normalstufen: • Dem Kunden diese Bedienungsanleitung übergeben.. Beleuchtung: 2 x 5,5 W Gesamtleistung: 262 W (Anschlusswert) Hinweise zur Verringerung der Um-... -
Seite 22: Produktdatenblatt Nach Eu-Verordnung 65/2014 Und 66/2014
Produktdatenblatt nach EU-Verordnungen 65/2014 und 66/2014 Rada 75 S... - Seite 23 Produktdatenblatt nach EU-Verordnungen 65/2014 und 66/2014 Rada 90 S...
- Seite 24 Produktdatenblatt nach EU-Verordnungen 65/2014 und 66/2014 Rada 75 S Rada 90 S 8818 75 8818 90 ORANIER ORANIER kWh/annum kWh/annum 65/2014 65/2014...
-
Seite 25: Abmessungen
Abmessungen... -
Seite 26: Dunstabzugshauben Im Abluftbetrieb - Tipps Und Tricks
Durchmesser von 150 mm empfohlen. Dies gilt zu jeder Jahreszeit und bei jeder Witterung!! Die ORANIER-Garantie ist nur dann gültig, wenn die Dunstabzugshaube fachmännisch an ein 120er- oder Bitte beachten Sie, dass die Dunstabzugshaube bereits 150er-Abluftsystem angeschlossen ist. - Seite 27 Dunstabzugshauben im Abluftbetrieb - Tipps und Tricks Das Material des Abluftkanals hat hohen Einfluss auf die Viele Mauerkästen haben aber starre Lamellen. Leistung einer Dunstabzugshaube. Feststehende Hier können erhebliche Leistungsverluste entstehen: Abluftrohre aus Kunststoff sind flexiblen Alu-Flex- Schläuchen in jedem Fall vorzuziehen. Bei Alu-Flex- Schläuchen muss darauf geachtet werden, dass diese nicht flach gedrückt werden (speziell in den Bögen) und keine Knicke aufweisen.
- Seite 28 Dunstabzugshauben im Abluftbetrieb - Tipps und Tricks Geräusche Kondenswasserbildung Die Dunstabzugshaube soll an einer gemauerten Wand Die Außenflächen der Dunstabzugshaube sind zu Koch- befestigt werden. Holzwände / Gipskartonwände / Stän- beginn deutlich kälter als der Kochdunst, daher ist es nor- derwände o.ä.
-
Seite 29: Dunstabzugshauben Im Umluftbetrieb - Tipps Und Tricks
Dunstabzugshauben im Umluftbetrieb - Tipps und Tricks Geräusche Kondenswasserbildung Im Umluftbetrieb sind die Betriebsgeräusche generell Die Außenflächen der Dunstabzugshaube sind zu Koch- deutlich höher als im Abluftbetrieb. Hauptgründe sind beginn deutlich kälter als der Kochdunst, daher ist es nor- hierfür der zusätzliche Aktivkohlefilter und der Austritt mal, dass sich, insbesondere bei Dunstabzugshauben mit der Umluft durch die Schlitze im Teleskopschacht. -
Seite 30: Kundendienst
Hinweise zur Entsorgung Kundendienst In Übereinstimmung mit den Anforderungen der Damit unser Kundendienst Reparaturen sorgfältig vorbe- Europäischen Richtlinie 2012/19/EU über Elektro- und reiten und die benötigten Ersatzteile bereitstellen kann, Elektronik-Altgeräte (WEEE) ist auf dem vorliegenden benötigen wir folgende Informationen: Produkt und der Bedienungsanleitung das Symbol einer durchgestrichenen Abfalltonne abgebildet. -
Seite 31: Oranier-Werksgarantie
Kaufvertrag gegenüber dem Endabnehmer unter den nutzung (z.B. Schäden durch Abschrecken mit nachstehenden Bedingungen Werksgarantie: Wasser, überlaufende Speisen, Kondenswasser, Die ORANIER-Garantie erstreckt sich auf die unent- Überhitzung). Haarrissbildung bei emaillierten oder geltliche Instandsetzung des Gerätes bzw. der bean- kachelglasierten Teilen ist kein Qualitätsmangel. -
Seite 32: Technik Für Deine Familie
