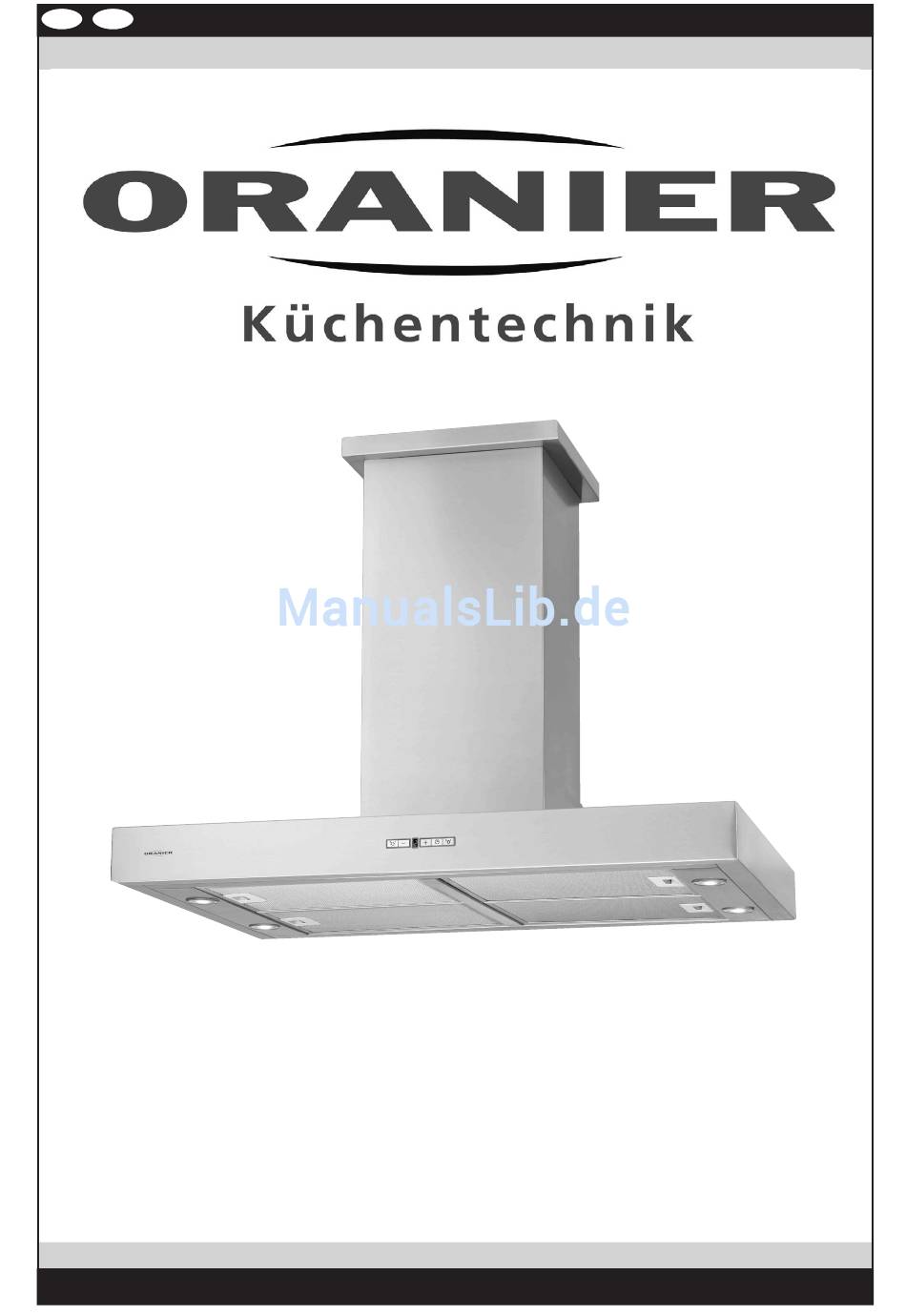

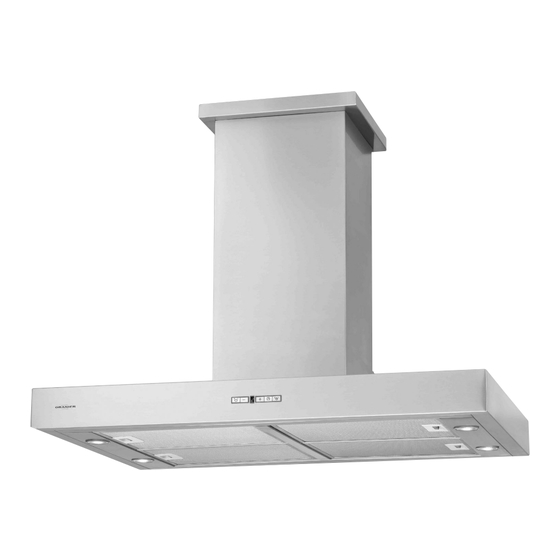

- Seite 1 Bedienungs- und Installationsanleitung Dunstabzugshaube Breva Isola 90 E 4051543010298 8712 30 · 1082...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde, Inhaltsverzeichnis vielen Dank, dass Sie sich für ein ORANIER-Haushaltsgerät Sicherheitshinweise entschieden haben! ORANIER-Haushaltsgeräte bieten Ihnen ausgereifte und Ihr Gerät im Überblick zuverlässige Technik, Funktionalität und ansprechendes Bedienung der Haube Design. Bedieneinheit Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle ein- Welche Leistungsstufe soll gewählt werden? 4... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Ihr Gerät im Überblick Sicherheitshinweise zum Gebrauch: • Die Bedienungsanleitung ist Bestandteil des Gerätes. Bitte bewahren Sie das Dokument sorgfältig auf. • Die Dunstabzugshaube darf nur über Elektro- oder Gas- herden verwendet werden. Unsere Geräte sind nicht für die gewerbliche Nutzung bestimmt, sondern nur für den Gebrauch im Haushalt. -
Seite 4: Bedienung Der Haube
Bedienung der Haube GERÄT LEISTUNG LEISTUNG NACHLAUF- BELEUCHTUNG EIN / AUS VERRINGERN ERHÖHEN AUTOMATIK EIN / AUS LEISTUNGSANZEIGE Abb. 2: Bedienfeld elektronische Steuerung Bedieneinheit Nachlauf-Automatik Die Bedieneinheit befindet sich auf der Front des Gerätes; Das Gerät verfügt über eine Nachlauf-Automatik, welche sie ist benutzerfreundlich gestaltet und einfach zu handha- den Gerätemotor und die Beleuchtung nach 15 Minuten ben (Abb. -
Seite 5: Wartung, Reinigung Und Pflege
Wartung, Reinigung und Pflege Achtung: Metallfettfilter reinigen Vor sämtlichen Wartungs- und Reinigungsarbeiten ist Netzstecker ziehen bzw. die Sicherung ausschalten! der Netzstecker zu ziehen bzw. die Sicherung auszu- schalten oder herauszuschrauben! Abnehmen der Metallfettfilter Griffleiste leicht zur Haubenmitte hin drücken und anschlies- Wartungsintervalle send Metallfettfilter schräg nach unten herausziehen. Eine regelmäßige Wartung der Dunstabzugshaube ist unbe- dingt erforderlich, um die Leistungsfähigkeit des Gerätes über einen langen Zeitraum zu gewährleisten. -
Seite 6: Aktivkohlefilter Austauschen (Nur Umluftbetrieb)
Metallfettfilter-Sättigungsanzeige Befestigungsnasen „C” löschen Nach Reinigung das blinkende „C” folgendermaßen löschen: • Die Haube muss ausgeschaltet sein. Abb. 4d • Die Taste (Motor ein/aus) ca. 5 Sekunden gedrückt Hinweis halten. Während die Taste gedrückt wird, leuchtet das „C“ im Display durchgehend. Nach 5 Sekunden erlischt Bei Umluftbetrieb sollte die Dunstabzugshaube nach Been- das „C“... -
Seite 7: Im Falle Einer Störung
Im Falle einer Störung Eine Halogenlampe ist ausgefallen: Die Haube funktioniert überhaupt nicht: • Bitte tauschen Sie die Halogenlampe aus. Lesen Sie • Wurde eventuell die Sicherung in der Hausinstallation dazu auf Seite 6 den Abschnitt „Halogenlampe aus- ausgelöst? Stromversorgung der Haube bzw. Haupt- tauschen”. sicherung überprüfen. •... -
Seite 8: Kundendienst
Abluft- oder Umluftbetrieb? Sollte am Gerät ein technischer Mangel auftreten, setzen Beim Abluftbetrieb (Abb. 7, empfohlen) wird der Dunst über Sie sich bitte mit dem ORANIER-Kundendienst telefonisch ein Abluftsystem mit Mauerkasten ins Freie geführt. in Verbindung: Bei Umluftbetrieb (Abb. 8) wird der Dunst von Fettrückstän- den und Gerüchen befreit und wieder in die Küche ausge-... -
Seite 9: Hinweise Zu Baulichen Voraussetzungen
Hinweise zu baulichen Voraussetzungen • Beim Verlegen der Abluftleitung sollte folgendes Bei der Montage der Dunstabzugshaube im Abluftbetrieb beachtet werden: beachten Sie bitte folgende Hinweise: - kurze, gerade Abluftstrecken wählen. • In Aufstellräumen ohne offene Feuerstelle sollte der - möglichst wenige Rohrbögen verwenden. Querschnitt der Zuluftöffnung mindestens so groß... -
Seite 10: Übersicht Lieferumfang
Übersicht Lieferumfang Abb. 11 Orientierungsbohrung ãDÒ 1 - Netzstecker 2 - Teleskopschacht 3 - Grundschacht 4 - Haubenkörper 12 - Motorblock mit Abluftstutzen ãCÒ 13 - Schraube M5x20 mm mit Zahnscheibe 15 - Schraube 5x50 mm ãCÒ ãBÒ 16 - Dübel 8 mm 17 - Schraube 3,5x10 mm 20 - Reduzierstück 150/125 mm 21 - Deckenplatte 22 - Stabilisierungsstrebe Abluftšffnungen 23 - Montagewinkel 24 - Blechhaken 25 - Deckenkranz (mit seitlichen Oríentierungsbohrungen „D“) 26 - Halteblech für Teleskopschacht 27 - Gewindeklammer Verbindung A: Zahnscheibe Schraube Verbindung A Abb. 10 Verbindung A... -
Seite 11: Montage Der Dunstabzugshaube
Deckenmontage Unter Beachtung des Mindestab- standes (siehe Seite 9, Abb. 9) Bauliche Voraussetzungen: Die Decke, an der die Haube die Einbauhöhe der Haube ermit- befestigt werden soll, muss unbedingt ausreichend sta- teln. Die Höhe der montierten bil und für die Montage geeignet sein. Haube wird im nächsten Schritt Wichtig! Bitte beachten Sie: durch die Montage der vier Mon- Die Seitenlängen der einzelnen Schachtbestandteile tagewinkel (23) am Motorkasten (Deckenplatte, Deckenkranz, Grund- und Teleskopschacht) (12) bestimmt (Abb. -
Seite 12: Schachtmontage
Schachtmontage WICHTIG! Bedingt durch die Kabellängen der internen Verkabelung ist der Motorkasten (12) nur in einer Posi- Schutzfolien entfernen. Den aus Grundschacht (3) und tion korrekt eingesetzt: Teleskopschacht (2) bestehenden Schacht folgendermaßen Von der Bedienseite aus betrachtet, muss sich der Ab- zusammensetzen: luftstutzen RECHTS von der Mitte befinden! Bei Umluftbetrieb: den Teleskopschacht (2) so einsetzen, Jeden der vier Montagewinkel (23) mit mindestens 2 Schrau- dass die Luftaustrittsschlitze oben sind. -
Seite 13: Sonderfall
Anschließend Grundschacht (3) über den Motorblock (12) Nachdem das erste Halteblech befestigt wurde, muss noch und den Teleskopschacht (2) schieben. das zweite Halteblech in der gleichen Weise an der gegenü- berliegenden Seite befestigt werden. Der Grundschacht (3) wird dann mit 2 Schrauben 3,5x10 mm (17) an der Unterseite des Motorblocks befestigt ( Abb. -
Seite 14: Haubenkörper Montieren
Haubenkörper montieren Interne elektrische Verbindungen herstellen Die beiden Blechhaken (24) am Haubenkörper (4) mit jeweils einer Schraube 3,5x10 (17) anschrauben (Abb. 22). Die Kabel für die Beleuchtung mit den beiden weißen zweipoligen Steckern verbinden. Bitte achten Sie darauf, Abb. 22 Vorderseite (Bedienfeld) dass keines der Kabel nach dem Herstellen der Verbindung Halogenlampen oder Lampenfassungen berührt. -
Seite 15: Netzanschluss Herstellen
Netzanschluss herstellen Stecken Sie den Netzstecker des Gerätes in die Steckdose ein. Nachdem alle Montagearbeiten beendet sind, können Sie den Strom für die Steckdose der Dunstabzugshaube wieder einschalten. Luftschlauch montieren (nur bei Abluftbetrieb) Verwenden Sie für die Verbindung mit dem Wanddurchbruch ein Kunststoffrohr oder einen Abluftschlauch Ø 150 mm (min. -
Seite 16: Technische Daten, Abmessungen
42 dB(A) Beleuchtung: Länge Netzanschlusskabel: 1,0 m 4 x 50 W (Halogenlampen 230V / 50W / GU 10 oder GZ 10) Abluftanschluss: 150 mm Ø Gesamtleistung: 450 W (Anschlusswert) Stromaufnahme: max. 2,10 A Nachlaufautomatik: Nachlaufdauer 15 Minuten Abb. 29 Abmessungen Modell „Breva Isola 90 E“... -
Seite 18: Hinweise Zur Entsorgung
Hinweise zur Entsorgung In Übereinstimmung mit den Anforderungen der Europäi- schen Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte (WEEE) ist auf dem vorliegenden Produkt und der Bedienungsanleitung das Symbol einer durchgestrichenen Abfalltonne abgebildet: Eine Entsorgung von Gerät und Verpackung über den normalen Haushaltsabfall ist nicht zulässig! -
Seite 19: Oranier-Werksgarantie
(z.B. Stahl-Guss- oder Schamotteauskleidungen). 3. Durch Inanspruchnahme der Werksgarantie ver- Wir haften nicht für mittelbare und unmittelbare Schä- längert sich die Garantiezeit weder für das ORANIER- den, die durch die Geräte verursacht werden. Dazu Gerät noch für neu eingebaute Teile. Ausgewechselte gehören auch Raumverschmutzungen, die durch... - Seite 20 8712 30 · 1082 V3.0...
