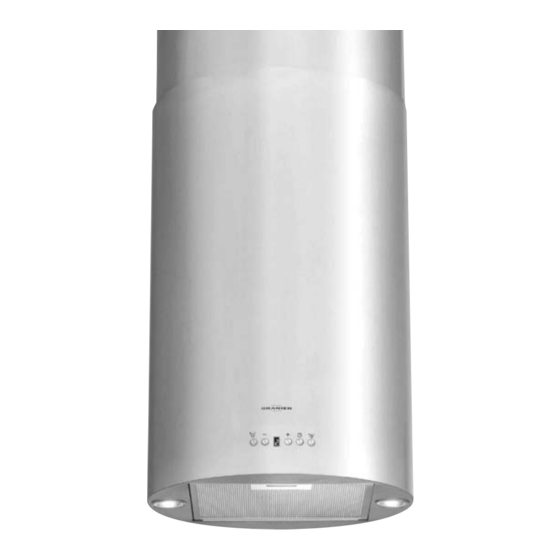

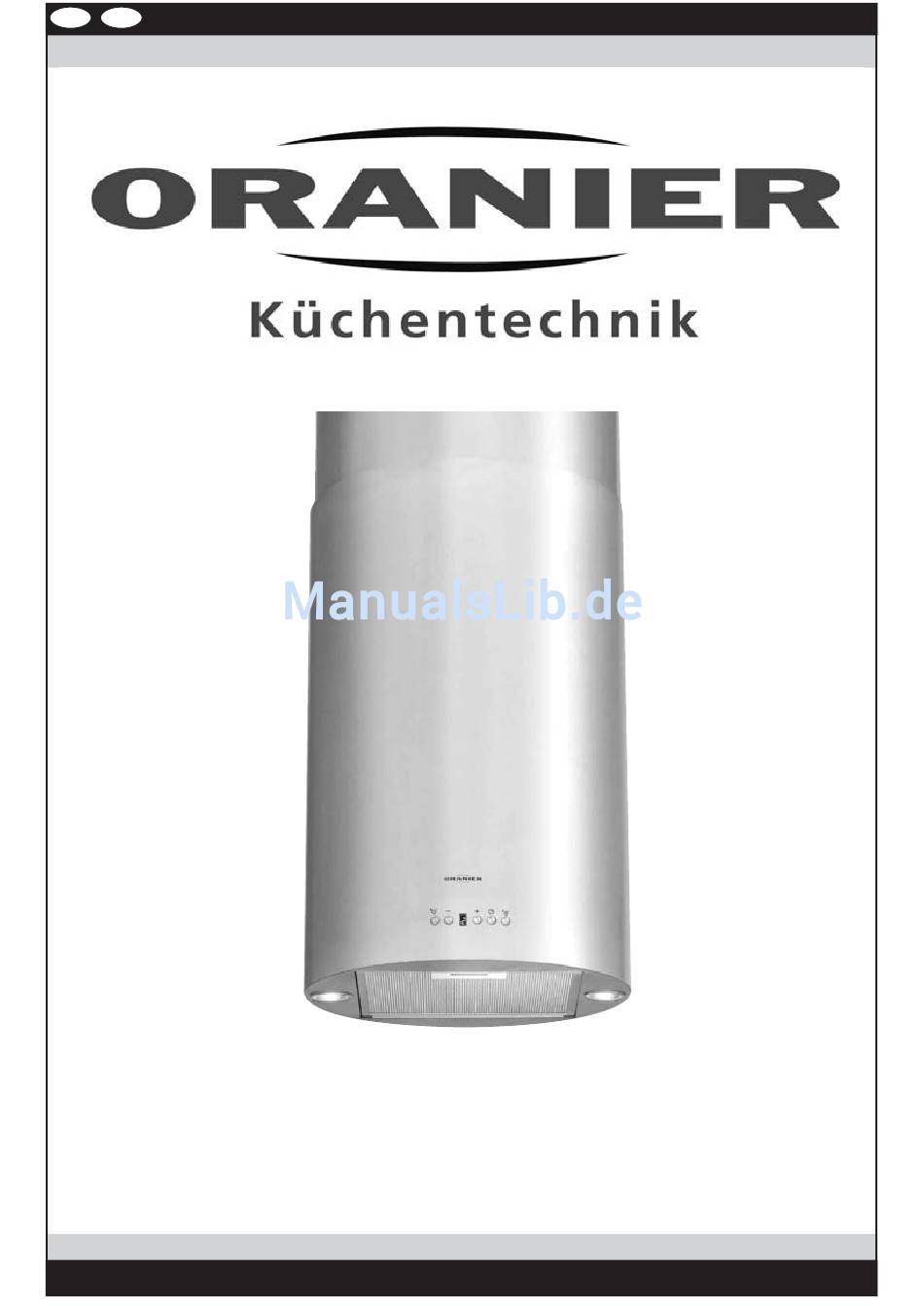

- Seite 1 Bedienungs- und Installationsanleitung Dunstabzugshaube Rondo Isola 38 E 4051543000213 8701 28 · 1011...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde, Inhaltsverzeichnis vielen Dank, dass Sie sich für ein ORANIER-Haushaltsgerät Sicherheitshinweise entschieden haben! Ihr Gerät im Überblick ORANIER-Haushaltsgeräte bieten Ihnen ausgereifte und zu- Bedienung der Haube verlässige Technik, Funktionalität und ansprechendes Bedieneinheit Design. Welche Leistungsstufe soll gewählt werden? Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle ein-... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Ihr Gerät im Überblick Sicherheitshinweise zum Gebrauch: • Die Bedienungsanleitung ist Bestandteil des Gerätes. Bitte bewahren Sie das Dokument sorgfältig auf. • Die Dunstabzugshaube darf nur über Elektro- oder Gas- herden verwendet werden. Unsere Geräte sind nicht für die gewerbliche Nutzung bestimmt, sondern nur für den Gebrauch im Haushalt. -
Seite 4: Bedienung Der Haube
Bedienung der Haube Abb. 2: Bedienteil Bedieneinheit Nachlauf-Automatik Die Bedieneinheit befindet sich auf der Front des Gerätes; Das Gerät verfügt über eine Nachlauf-Automatik, welche den sie ist benutzerfreundlich gestaltet und einfach zu handha- Gerätemotor und die Beleuchtung nach 15 Minuten automa- ben (Abb. -
Seite 5: Wartung, Reinigung Und Pflege
Wartung, Reinigung und Pflege Metallfettfilter reinigen Achtung: Netzstecker ziehen bzw. die Sicherung ausschalten! Vor sämtlichen Wartungs- und Reinigungsarbeiten ist Abnehmen des Metallfettfilters der Netzstecker zu ziehen bzw. die Sicherung auszu- Verriegelung des Metallfettfilters zur Haubenmitte drücken, schalten oder herauszuschrauben! Metallfettfilter etwas nach unten klappen und entnehmen. (Abb. -
Seite 6: Aktivkohlefilter Austauschen (Nur Umluftbetrieb)
Aktivkohlefilter austauschen Hinweis Filtertyp KSC 100 (nur bei Umluftbetrieb) Bei Umluftbetrieb sollte die Dunstabzugshaube nach Been- digung des Kochvorganges zum Nachtrocknen des Kohlefil- • Netzstecker ziehen bzw. Sicherung ausschalten! ters für etwa 10 bis 15 Minuten eingeschaltet werden. • Der Aktivkohlefilter ist nach Entfernen der Metallfettfilter Bei Hauben mit elektronischer Steuerung kann dazu die sichtbar und zugänglich. -
Seite 7: Im Falle Einer Störung
Im Falle einer Störung Eine Halogenlampe ist ausgefallen: Die Haube funktioniert überhaupt nicht: • Bitte tauschen Sie die Halogenlampe aus. Lesen Sie dazu • Wurde eventuell die Sicherung in der Hausinstallation auf Seite 6 den Abschnitt „Halogenlampe austauschen”. ausgelöst? Stromversorgung der Haube bzw. Haupt- sicherung überprüfen. -
Seite 8: Kundendienst
Abluft- oder Umluftbetrieb? Sollte am Gerät ein technischer Mangel auftreten, setzen Sie Beim Abluftbetrieb (Abb. 7, empfohlen) wird der Dunst über sich bitte mit dem ORANIER-Kundendienst telefonisch in ein Abluftsystem mit Mauerkasten ins Freie geführt. Verbindung: Bei Umluftbetrieb (Abb. 8) wird der Dunst von Fettrückstän- den und Gerüchen befreit und wieder in die Küche ausge-... -
Seite 9: Hinweise Zu Baulichen Voraussetzungen
Hinweise zu baulichen Voraussetzungen • Beim Verlegen der Abluftleitung sollte folgendes Bei der Montage der Dunstabzugshaube im Abluftbetrieb beachtet werden: beachten Sie bitte folgende Hinweise: - kurze, gerade Abluftstrecken wählen. • In Aufstellräumen ohne offene Feuerstelle sollte der - möglichst wenige Rohrbögen verwenden. Querschnitt der Zuluftöffnung mindestens so groß... -
Seite 10: Übersicht Lieferumfang
Übersicht Lieferumfang Abb. 11 1 - Netzstecker 2 - Teleskopschacht 4 - Haubenkörper 5 - Bedienteil 12 - Motorblock mit Abluftstutzen 13 - Schraube M5x20 mm mit Zahnscheibe 15 - Schraube 5x50 mm 16 - Dübel 8 mm 17 - Schraube 3,5x10 mm 20 - Reduzierstück 150/125 mm 21 - Deckenplatte 22 - Stabilisierungsstrebe... -
Seite 11: Deckenmontage
Deckenmontage Unter Beachtung des Mindestab- standes (siehe Seite 9, Abb. 9) Bauliche Voraussetzungen: Die Decke, an der die Haube die Einbauhöhe der Haube ermit- befestigt werden soll, muss unbedingt ausreichend sta- teln. Die Höhe der montierten bil und für die Montage geeignet sein. Haube wird im nächsten Schritt Halten Sie die Deckenplatte (21, Abb. -
Seite 12: Luftschlauch Montieren
Luftschlauch montieren Jeden der vier Montagewinkel (23) mit mindestens 2 Schrau- ben (17) am Motorkasten (12) befestigen (Abb. 15, 16). (nur bei Abluftbetrieb) Um die Stabilität der Konstruktion weiter zu erhöhen, ist noch Verwenden Sie für die Verbindung mit dem Wanddurchbruch die Stabilisierungsstrebe (22) mit insgesamt 4 Schrauben ein Kunststoffrohr oder einen Abluftschlauch Ø... -
Seite 13: Interne Elektrische Verbindungen
Teleskopschacht einsetzen und Interne elektrische Verbindungen Haubenkörper montieren herstellen (Fortsetzung) Den Haubenkörper (4) mit den beiden Blechhaken (24) in Die Kabel für die Beleuchtung mit den beiden weißen zwei- den Schlitzen des Motorblocks (12) einhängen und poligen Steckern verbinden. Bitte achten Sie darauf, dass anschließend mit 4 Schrauben M5x20 mit Zahnscheibe (13) keines der Kabel nach dem Herstellen der Verbindung befestigen (Verbindung A) (Abb. -
Seite 14: Technische Daten, Abmessungen
Technische Daten Hinweise zur Entsorgung In Übereinstimmung mit den Anforderungen der Europäi- Spannung: 230 V ~ schen Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte (WEEE) ist auf dem vorliegenden Produkt und der Frequenz: 50 Hz Bedienungsanleitung das Symbol einer durchgestrichenen Abfalltonne abgebildet: Motorleistung: 250 W... -
Seite 15: Oranier-Werksgarantie
(z.B. Stahl-Guss- oder Schamotteauskleidungen). 3. Durch Inanspruchnahme der Werksgarantie ver- Wir haften nicht für mittelbare und unmittelbare Schä- längert sich die Garantiezeit weder für das ORANIER- den, die durch die Geräte verursacht werden. Dazu Gerät noch für neu eingebaute Teile. Ausgewechselte gehören auch Raumverschmutzungen, die durch... - Seite 16 8701 28 · 1011 V1.9...
