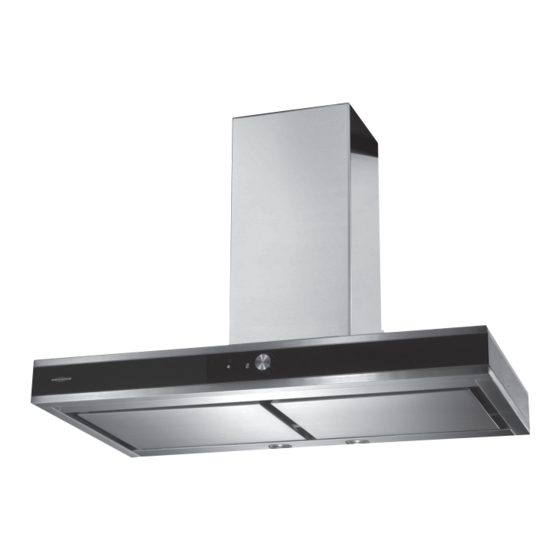

- Seite 1 Bedienungs- und Installationsanleitung Dunstabzugshaube Sopero 90 E-VSD 4051543010441 8721 30 · 1023...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde, Inhaltsverzeichnis vielen Dank, dass Sie sich für ein ORANIER-Haushaltsgerät Sicherheitshinweise entschieden haben! Ihr Gerät im Überblick ORANIER-Haushaltsgeräte bieten Ihnen ausgereifte und Bedienung der Haube zuverlässige Technik, Funktionalität und ansprechendes Bedieneinheit Design. Welche Leistungsstufe soll gewählt werden? 4 Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle ein-... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Ihr Gerät im Überblick Sicherheitshinweise zum Gebrauch: • Die Bedienungsanleitung ist Bestandteil des Gerätes. Bitte bewahren Sie das Dokument sorgfältig auf. • Die Dunstabzugshaube darf nur über Elektro- oder Gasherden verwendet werden. Unsere Geräte sind nicht für die gewerbliche Nutzung bestimmt, sondern nur für den Gebrauch im Haushalt. -
Seite 4: Bedienung Der Haube
Bedienung der Haube (Selectronic) Ankoch-Automatik (Fortsetzung) Mit dieser Funktion arbeitet das Gerät für 3 Minuten mit höchster Leistungsstufe, danach schaltet die Haube alle 3 Minuten um eine Leistungsstufe zurück, bis Leistungsstufe „2” erreicht ist. In dieser Leistungsstufe arbeitet das Gerät solange weiter, bis es ausgeschaltet wird. Diese Funktion wird abgebrochen, sobald Sie die Leistungs- stufe ändern, die Nachlaufautomatik anwählen oder den Abb. -
Seite 5: Wartung, Reinigung Und Pflege
Wartung, Reinigung und Pflege Metallfettfilter reinigen Achtung: Vor sämtlichen Wartungs- und Reinigungsarbeiten ist Netzstecker ziehen bzw. die Sicherung ausschalten! der Netzstecker zu ziehen bzw. die Sicherung auszu- Abnehmen der Metallfettfilter schalten oder herauszuschrauben! Beide Abdeckungen der Randabsaugung nach unten klap- Wartungsintervalle pen. Die Abdeckungen sind an der Wandseite angeschla- gen und werden vorne von Magnetverschlüssen gehalten. -
Seite 6: Aktivkohlefilter Austauschen (Nur Umluftbetrieb)
Aktivkohlefilter austauschen Halogenlampe austauschen Filtertyp KSC 100 (nur bei Umluftbetrieb) • Netzstecker ziehen bzw. Sicherung ausschalten! • Netzstecker ziehen bzw. Sicherung ausschalten! • Nicht direkt in das sehr helle Halogenlicht blicken! • Der Aktivkohlefilter ist nach Entfernen der Metallfettfilter Längere Bestrahlung der unbedeckten Haut ver- sichtbar und zugänglich. -
Seite 7: Im Falle Einer Störung
Im Falle einer Störung Eine Halogenlampe ist ausgefallen: Die Haube funktioniert überhaupt nicht: • Bitte tauschen Sie die Halogenlampe aus. Lesen Sie • Wurde eventuell die Sicherung in der Hausinstallation dazu auf Seite 6 den Abschnitt „Halogenlampe ausgelöst? Stromversorgung der Haube bzw. Haupt- austauschen”. sicherung überprüfen. • Ist der Netzstecker eingesteckt? Alle Halogenlampen sind ausgefallen: •... -
Seite 8: Kundendienst
Abluft- oder Umluftbetrieb? Sollte am Gerät ein technischer Mangel auftreten, setzen Beim Abluftbetrieb (Abb. 7, empfohlen) wird der Dunst über Sie sich bitte mit dem ORANIER-Kundendienst telefonisch ein Abluftsystem mit Mauerkasten ins Freie geführt. in Verbindung: Bei Umluftbetrieb (Abb. 8) wird der Dunst von Fettrückstän- den und Gerüchen befreit und wieder in die Küche ausge-... -
Seite 9: Hinweise Zu Baulichen Voraussetzungen
Hinweise zu baulichen Voraussetzungen • Beim Verlegen der Abluftleitung sollte folgendes Bei der Montage der Dunstabzugshaube im Abluftbetrieb beachtet werden: beachten Sie bitte folgende Hinweise: - kurze, gerade Abluftstrecken wählen. • In Aufstellräumen ohne offene Feuerstelle sollte der - möglichst wenige Rohrbögen verwenden. Querschnitt der Zuluftöffnung mindestens so groß... -
Seite 10: Übersicht Lieferumfang
Übersicht Lieferumfang Abb. 11 1 - Netzstecker 2 - Teleskopschacht 3 - Grundschacht 4 - Haubenkörper 9 - Montageblech für Teleskopschacht 10 - Wandhalter 12 - Motorblock mit Abluftstutzen 13 - Schraube M5x20 mm mit Zahnscheibe 14 - Schraube M5x20 mm mit Zahnscheibe, Unterlegscheibe, Sechskantmutter 15 - Schraube 5x50 mm 16 - Dübel 8 mm 17 - Schraube 3,5x10 mm 18 - Schraube 3,5x25 mm 19 - Dübel 6 mm 20 - Reduzierstück 150/125 mm 21 - Schraube M4x20 mm Verbindung A: Verbindung A Zahnscheibe Schraube Verbindung B: Verbindung B Verbindung A Sechskantmutter Zahnscheibe Unterlegscheibe Schraube Abb. 10... -
Seite 11: Montage Der Dunstabzugshaube
Montage der Dunstabzugshaube Wandmontage Haubenkörper (4) und Motorblock (12) zusammenschrau- Befestigen Sie den Wandhalter (10) mit zwei Schrauben ben. Für Verbindung A die 4 Schrauben M5x20 mm (13) und M4x20 (21) lose am Motorblock (12). Der Wandhalter (10) die dazugehörigen Zahnscheiben verwenden. Für Verbin- muss sich noch leicht in den Langlöchern bewegen lassen. -
Seite 12: Luftschlauch Montieren
Luftschlauch montieren Raumdecke (nur bei Abluftbetrieb) Verwenden Sie für die Verbindung mit dem Wanddurchbruch ein Kunststoffrohr oder einen Abluftschlauch Ø 150 mm (min. Ø 125 mm) (Nicht im Lieferumfang). Wichtig: Der Abluftanschluss muss vor Befestigung der Dunstabzugshaube fertiggestellt sein! Rohr bzw. Schlauch auf die benötigte Länge zuschneiden. Der Schlauch darf nicht geknickt werden. -
Seite 13: Abmessungen, Technische Daten
Technische Daten Spannung: 230 V ~ Schutzklasse: Frequenz: 50 Hz Max. Luftfördermenge: 850 m 3 /h freiblasend Motorleistung: 250 W Lautstärke (Schalldruck): (Leistungsstufe 1; Abluftbetrieb) 42 dB(A) Anzahl der Leistungsstufen: Länge Netzanschlusskabel: 1,0 m Beleuchtung: 2 x 50 W (Halogenlampen 230V / 50W / GU 10 oder GZ 10) Abluftanschluss: 150 mm Ø... -
Seite 14: Montagemaße
Abb. 21 Hinweise zur Entsorgung In Übereinstimmung mit den Anforderungen der Europäi- • Entsorgen Sie dieses Gerät im Recyclinghof mit einer schen Richtlinie 2002/96/EG über Elektro- und Elektronik- getrennten Sammlung für Elektro- und Elektronikgeräte. Altgeräte (WEEE) ist auf dem vorliegenden Produkt und der •... -
Seite 15: Oranier-Werksgarantie
(z.B. Stahl-Guss- oder Schamotteauskleidungen). 3. Durch Inanspruchnahme der Werksgarantie ver- Wir haften nicht für mittelbare und unmittelbare Schä- längert sich die Garantiezeit weder für das ORANIER- den, die durch die Geräte verursacht werden. Dazu Gerät noch für neu eingebaute Teile. Ausgewechselte gehören auch Raumverschmutzungen, die durch... - Seite 16 8721 30 · 1023 V1.4...
