8.6 Reinigung der Rauchgaszüge-jährlich
Rücken Sie zuerst den Ofen von der Wand, sodass
hinten genügend Arbeitsraum entsteht.
Zum Reinigen der Abgaszüge gehen Sie wie folgt vor:
Durch anheben die Zugumlenkung (1) - aus der Führung
aushängen (A). Damit kann die Zugumlenkung
entnommen (B) und der obere Bereich der
Brennkammer gereinigt werden (siehe Abb. 8a).

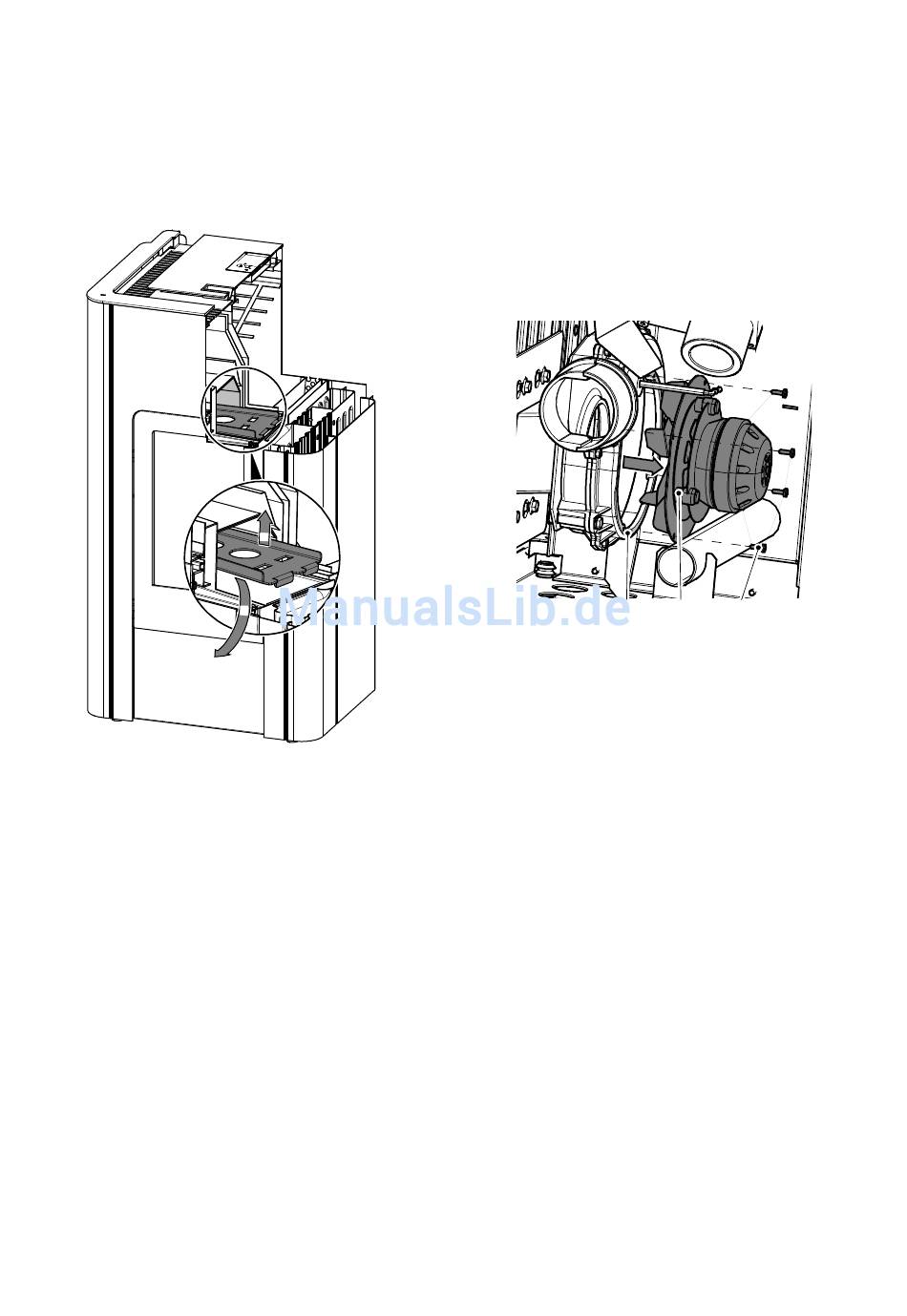

Abbildung 8a: Demontage der Zugumlenkung
Danach die rechte Seitenwand demontieren und die
beiden
Reinigungsdeckel
entfernen. Nun können Sie die freigelegten Innenräume
der Rauchgaszüge reinigen
(siehe Abbildung 8b)
A
B
des
Wärmetauschers
8.7
Reinigung des Saugzuggehäuses-
und Ventilators
Dieses Gehäuse wird zum Reinigen durch Öffnen der in
Abbildung 9 gezeigten 4 Muttern zugänglich (siehe
Pfeile).
Demontieren Sie den Saugzuggebläsemotor durch
Abziehen.
Reinigen Sie nun mit einer Kehrbürste und einem
Aschesauger die Rauchgaszüge, den Saugzugventilator
und die Rauchrohre.
Danach montieren Sie die Bauteile in umgekehrter
Reihenfolge zusammen. Achten Sie darauf, dass die
Dichtung wieder an der richtigen Stelle sitzt. Defekte
Dichtungen sind unbedingt zu ersetzen.
Achten Sie auf die elektrischen Anschlüsse am
Gebläsemotor und deren richtigen Sitz.
3
Abbildung 9: Saugzuggebläse
1 = Schrauben
2 = Gebläsemotor
3 = Dichtung
2
1
