HAAS + SOHN i-3020 246.17 Geräteblatt

Art. Nr. 0424617009000
V11 D05
ET. Nr. Pos.
- 1 Ofenkörper
0424617005300 2 Feuerraumtür gussgrau
0424717005600 3 Aschekasten
0424617006117 4 Blende oben
0424717005049 5 Rauchrohrstutzen
- 6 Schamotte
0424617006116 7 Blende unten
0020100020006 8 Rost Ø 215
0020100150005 9 Rostlager
0424917006500 10 Stehrost 370x120
0081220060005 11 Türgriff
0081052130005 11a Türgriffaufnahme
0416315115501 12 Steinhalteblech
0424917005301 13 Türglasscheibe 475x350
0424717005053 14 Zugumlenkplatte oben
0424717005534 15 Zugumlenkplatte unten 385x250

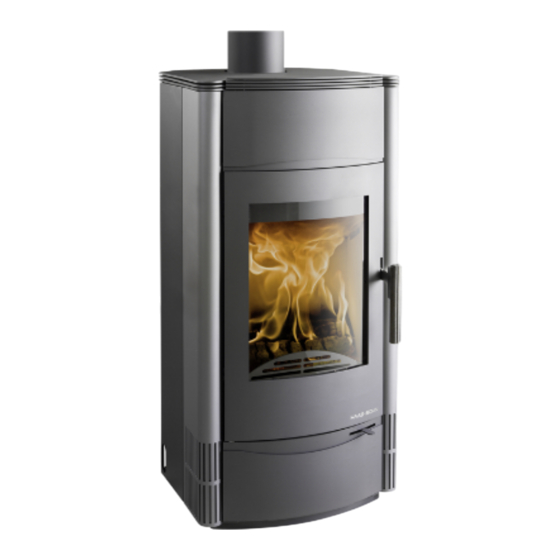

Geräteblatt Kaminofen i-3020 246.17
Anschluss Außenluft
Abmessungen
Bezeichnung
0424617005800
0424617005006
0421817005001
0424617006112 19b Seitenverkleidung links
0424617006113 19a Seitenverkleidung rechts
0088400230005
0088500050005
0424717016525
0424717006500
0424717006530
0424717005095
0424717006540
0424717006600
0040014140005
0040210040005
1
Art. Nr.0424617000000
Geeignete Brennstoffe:
Zur Verbrennung in Ihrem
Kaminofen sind folgende
Brennstoffe zugelassen (siehe
dazu auch Kapitel 5.1.):
trockenes,
naturbelassenes Holz,
Holzbriketts nach DIN 51731;
Brennstoffmengen,
Einstellung der
Verbrennungsluftregler,
Betriebsweise:
siehe Kapitel 5.4, 5.5 und 5.6 in
der Bedienungsanleitung sowie
Tabelle Seite 2.
0424717005501 Nr. 01
0424717005502 Nr. 02
0424717005503 Nr. 03
0424717005504 Nr. 04
ET. Nr. Pos.
16 Deckplatte
17 Rohrstutzendeckel
18 Abdeckung Rohrstutzen oben
21 Feder Feuerraumtür
- 22 Rüttelrost
23 Außenluft – Rohrstutzen Ø 100
24 Steuerung
25 Stellmotor
26 Hallsensor
27 Thermofühler
28 Netzkabel
29 Luftreglereinheit
- Dichtung Türe 14 mm
- Dichtung Glas 10x4mm
gut abgelagertes,
172x120x30
235x172x30
450x204x30
450x204x30
Bezeichnung
