revolt ZX-5380 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Outdoor-Mini-Funksteckdosen-
Sets. Steuern Sie Elektrogeräte, Beleuchtung u.v.m. im
geschützten Außenbereich bequem per Fernbedienung.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihre neuen Funk-
Steckdosen optimal einsetzen können.
Lieferumfang
•
3x Funksteckdosen
•
Fernbedienung
• Knopfzelle Typ CR2032
•
Bedienungsanleitung
Technische Daten
Eingang 230 V AC, 50 Hz
Ausgang 230 V AC, 50 Hz
Schaltleistung max. 3.680 W / 16 A
Schutzklasse
Schutzleiter
Schutz gegen allseitiges
Schutzart IP44
Spritzwasser
Fernbedienung Knopfzelle CR2032 / 3 Volt
Funk-Frequenz 433,92 MHz
Max. Sendeleistung 10 dBm
Reichweite bis zu 30 m
Maße 75 x 100 x 53 mm
Funksteckdosen
Gewicht 213 g
WARNUNG!
Nicht hintereinander stecken.
Spannungsfrei nur bei gezogenem Stecker.
Spritzwassergeschützt.
ACHTUNG!
Der Abstand zwischen zwei Funksteckdosen sollte
mehr als 1 Meter betragen, um gegenseitige
Störungen zu vermeiden.
Kundenservice:
DE : +49 (0)7631-360-350 | CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202
PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
3er-Set Outdoor-Mini-Funksteckdosen
mit Fernbedienung, bis 3.680 Watt, IP44

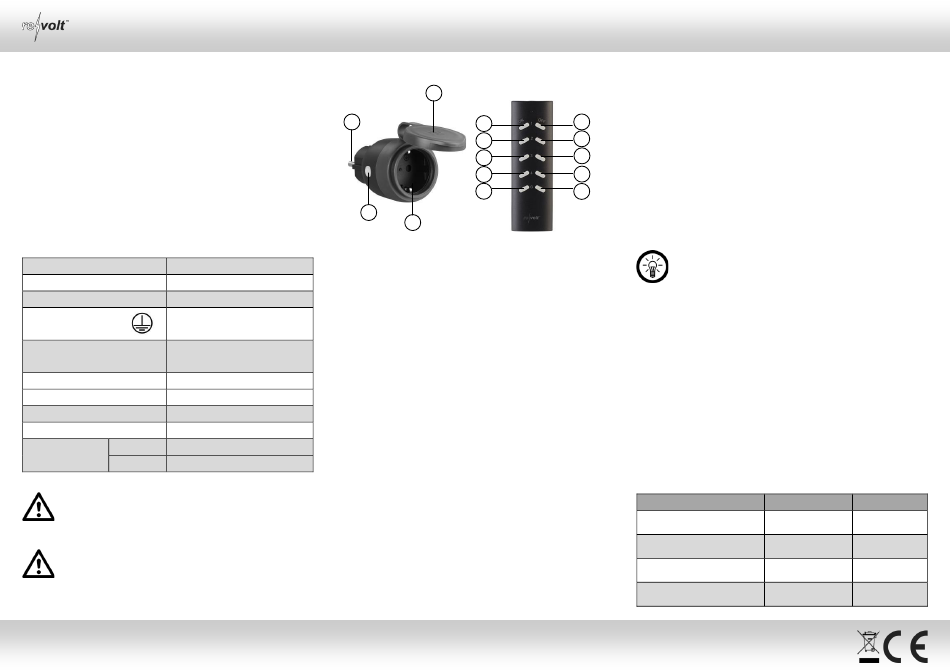

Produktdetails
4
3
9
8
7
6
5
2
1
1. 230-Volt-Buchse 8. ON-Taste 2
2. LED / Funktions-Taste 9. ON-Taste 1
3. 230-Volt-Stecker 10. OFF-Taste 1
4. Schutzdeckel 11. OFF-Taste 2
5. Master-ON-Taste 12. OFF-Taste 3
6. ON-Taste 4 13. OFF-Taste 4
7. ON-Taste 3 14. Master-OFF-Taste
Wichtige Hinweise zu Beginn
•
Dieses Gerät kann von Kindern ab 8 Jahren und darüber
sowie von Personen mit verringerten physischen,
sensorischen oder mentalen Fähigkeiten oder Mangel an
Erfahrungen und Wissen benutzt werden, wenn sie
beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und die daraus resultierenden
Gefahren verstehen.
• Kinder dürfen nicht mit dem Gerät spielen.
•
Reinigung und Benutzerwartung dürfen nicht durch Kinder
durchgeführt werden, es sei, denn sie sind älter als 8 Jahre
und beaufsichtigt.
•
Bewahren Sie das Gerät und seine Zuleitung außerhalb der
Reichweite von Kindern unter 8 Jahren auf.
•
Vor der Reinigung bzw. Wartung des Gerätes muss dieses
durch Ziehen des Netzsteckers vom Stromnetz getrennt
werden.
Bedienungsanleitung – Seite 1
Verwendung
Steckdosen mit Fernbedienung koppeln
1. Verbinden Sie die Funksteckdose mit einer geeigneten
Steckdose. Die LED (2) leuchtet.
2. Stecken Sie den Stecker der Lampe oder des Gerätes in die
10
Buchse (1) der Funksteckdose.
11
3. Drücken und halten Sie die Funktions-Taste (2) für ca. 3
Sekunden gedrückt, bis die LED langsam blinkt.
12
4. Drücken Sie nun auf der Fernbedienung die gewünschte Ein-
13
Taste (6–9), mit der Sie die Funksteckdose zukünftig steuern
möchten. Die Lampe der angeschlossenen Funksteckdose
14
blinkt zweimal. Der Code wird damit bestätigt. Die LED hört
auf zu blinken.
5. Koppeln Sie jede weitere Funk-Steckdose wie oben
beschrieben.
HINWEIS:
Notieren Sie sich am besten die Tasten-Belegung (1 –
4) für jede Steckdose oder Gruppe.
Steckdosen-Gruppen festlegen
Die Funksteckdosen haben 5 Speicherplätze. So können Sie für
die Funksteckdosen verschiedene Gruppen festlegen und nach
Ihren Anforderungen entsprechend programmieren. Schalten
Sie mit einem Tastendruck einzelne oder mehrere Geräte in
verschiedenen Kombinationen ein und aus.
Lassen Sie z.B. mit einem Tastendruck verschiedene
Gartenlichter einschalten. Oder kombinieren Sie die
Teichpumpe mit einer entsprechenden Beleuchtung.
1. Steuern Sie mit den ON-/OFF-Tasten so mehrere
Funksteckdosen.
2. Koppeln Sie die jeweiligen Steckdosen wie oben
beschrieben.
Allgemeine Steuerung
Befehl
Einzel-Steckdose oder
Gruppe einschalten
Einzel-Steckdose oder
Gruppe ausschalten
Alle Funksteckdosen
einschalten
Alle Funksteckdosen
ausschalten
© REV1 – 28.02.2023 – AS//MF
ZX-5380-675
Taste Aktion
1/2/3/4 ON drücken
1/2/3/4 OFF drücken
G ON drücken
G OFF drücken
