revolt ZX-3024 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieser versenkbaren Tisch-Steckdose.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihre neue
versenkbare Tisch-Steckdose optimal einsetzen können.
Lieferumfang
•
Versenkbare Tisch-Steckdose
•
Bedienungsanleitung
Technische Daten
Input 230 V AC, 50 Hz, 16 A
230-V-
230 V AC, 50 Hz, 3.680 W
Buchse
3,6 – 6 V DC, 3 A
6 – 9 V DC, 2 A
USB-A-
Ausgang
9 – 12 V DC, 1,5 A
Output
3,4 A (total)
5 V DC, 3 A
USB-C-
9 V DC, 2 A
Ausgang
12 V DC, 1,5 A
Schutzklasse I Schutzleiter / Erdung
1 x 230-V-Stecker
3 x 230-V-Buchse
Anschlüsse
1 x USB-A-Ausgang
1 x USB-C-Ausgang
Induktionsfläche ca. 114 mm
Maße 110 x 110 x 20 mm
Gewicht 680 g
Kundenservice:
DE : +49 (0)7631-360-350 | CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202
Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen

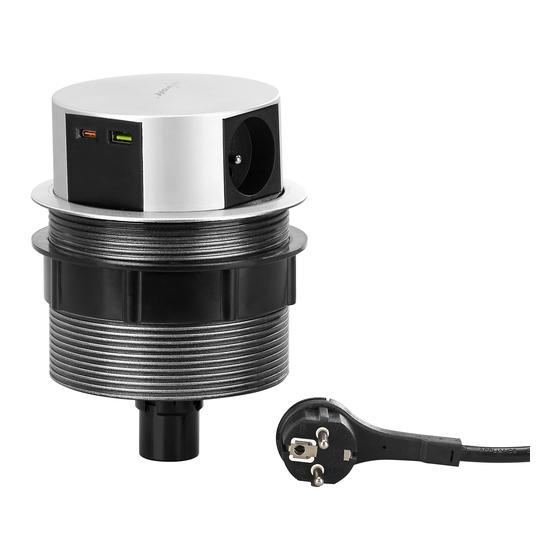

Versenkbare Tisch-Steckdose
Qi-kompatibel, 230 V, USB-A, USB-C, Ø 120 mm

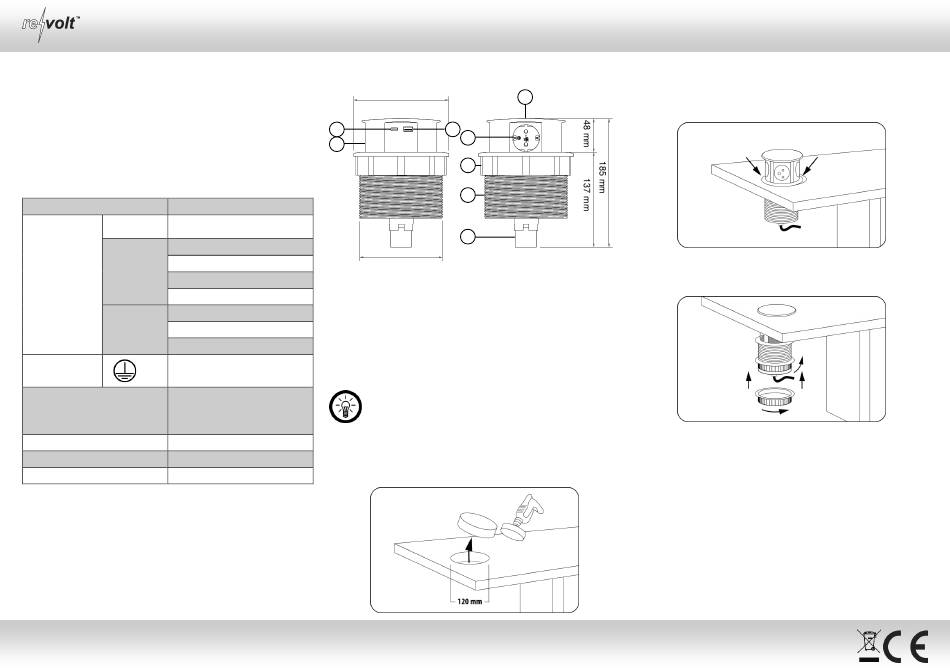

Produktdetails
138 mm
2 3
5
1
6
7
8
Ø 120 mm
1. Zugblende 5. 230-V-Buchse
2. USB-C-Ausgang 6. Klemmring
3. USB-A-Ausgang 7. Gewinde
4. Induktionsfläche 8. Stromkabel mit 230-V-Stecker
Montage
1. Sägen Sie mit einer Lochsäge an der gewünschten Stelle ein
120 mm durchmessendes Loch in die Tischplatte.
HINWEIS:
Es gibt Tische, die bereits standardmäßig eine solche
Aussparung von 120 mm besitzen.
Falls Sie keine Lochsäge zur Verfügung haben,
können Sie den Umriss der Tischsteckdose auf die
Tischplatte übertragen und das Loch mit einer
Stichsäge entlang der Markierung aussägen
Bedienungsanleitung – Seite 1
2. Schrauben Sie den Klemmring im Uhrzeigersinn vom
Gewinde. Nehmen Sie ihn komplett ab.
3. Stecken Sie Ihre Tisch-Steckdose von oben durch das
4 vorbereitete Loch und drehen Sie sie in die gewünschte
Position.
4. Schrauben Sie den Klemmring von unten gegen den
Uhrzeigersinn auf das Gewinde, bis Ihre Tisch-Steckdose
fest im Tisch sitzt.
5. Verbinden Sie den 230-V-Stecker Ihrer Tisch-Steckdose mit
einer geeigneten Steckdose. Ihre Tisch-Steckdose ist nun
einsatzbereit.
Verwendung
1. Zugblende aufrufen
Drücken Sie auf die Induktionsfläche, die Zugblende gleitet aus
dem Tisch.
2. Zugblende versenken
Drücken Sie auf die Induktionsfläche, bis die Zugblende im
Tisch versunken und eingerastet ist.
© REV1 – 17.04.2020 – BS//RM
ZX-3024-675
