revolt FSD-120.mini Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Mini-Funk-Steckdosen-Sets.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihr neues Funk-
Steckdosen-Set optimal einsetzen können.
Lieferumfang
•
4x Funk-Steckdosen
•
Fernbedienung
•
Knopfzelle Typ CR2032
• Bedienungsanleitung
Technische Daten
Eingang
Ausgang
Schaltleistung
Schutzklasse
Schutzart
Fernbedienung
Funk-Frequenz
Max. Sendeleistung
Reichweite
Funk-Steckdose (Ø x L)
Maße
Fernbedienung
Kundenservice:
DE : +49 (0)7631-360-350 | CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202
Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen

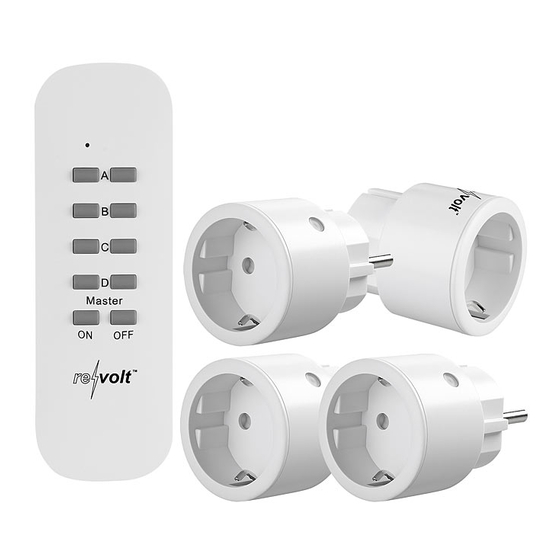

4er-Set anlernbare Mini-Funk-Steckdosen FSD-120.mini
Produktdetails
5
4
3
2
1
230 V AC, 50 Hz
230 V AC, 50 Hz
max. 2.300 W / 10 A
Schutzleiter
1. Master-ON-Taste
2. Ein-Taste D
3. Ein-Taste C
Nur für innen
4. Ein-Taste B
5. Ein-Taste A
6. Aus-Taste A
Knopfzelle CR2032
7. Aus-Taste B
433,92 MHz
Wichtige Hinweise zu Beginn
0,15 mW
•
Dieses Gerät kann von Kindern ab 8 Jahren und darüber
bis zu 50 m
sowie von Personen mit verringerten physischen,
48 x 69 mm
sensorischen oder mentalen Fähigkeiten oder Mangel an
45 x 135 x 13 mm
Erfahrungen und Wissen benutzt werden, wenn sie
beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und die daraus resultierenden
Gefahren verstehen.
•
Kinder dürfen nicht mit dem Gerät spielen.
•
Reinigung und Benutzerwartung dürfen nicht durch Kinder
durchgeführt werden, es sei, denn sie sind älter als 8 Jahre
und beaufsichtigt.
•
Bewahren Sie das Gerät und seine Zuleitung außerhalb der
Reichweite von Kindern unter 8 Jahren auf.
•
Vor der Reinigung bzw. Wartung des Gerätes muss dieses
durch Ziehen des Netzsteckers vom Stromnetz getrennt
werden.
mit Fernbedienung, 2.300 W
11
6
7
8
9
10
12
13
8. Aus-Taste C
9. Aus-Taste D
10. Master-OFF-Taste
11. 230-Volt-Buchse
12. LED / Pairing-Taste
13. 230-Volt-Stecker
Bedienungsanleitung – Seite 1
Verwendung
Steckdose mit Fernbedienung koppeln
1. Verbinden Sie die Funk-Steckdose mit einer geeigneten
Steckdose. Drücken und halten Sie die Pairing-Taste (12)
mindestens 3 Sekunden (aber weniger als 6 Sekunden)
gedrückt, bis die Kontroll-LED (12) blinkt.
2. Drücken Sie nun auf der Fernbedienung die gewünschte Ein-
Taste (2–5), mit der Sie die Funksteckdose zukünftig steuern
möchten. Die Kontroll-LED leuchtet nun dauerhaft.
3. Halten Sie nun innerhalb von 15 Sekunden die Ein-Taste, mit
der Sie diese Steckdose zukünftig einschalten möchten,
gedrückt, bis die LED der Fernbedienung erlischt.
4. Koppeln Sie jede weitere Funk-Steckdose wie oben
beschrieben.
HINWEIS:
Notieren Sie sich am besten die Tasten-Belegung (A–
D) für jede Steckdose.
Gekoppelte Steckdose in Pairing-Modus versetzen
Drücken Sie die Pairing-Taste (12) an der gewünschten Funk-
Steckdose, um diese einer anderen Ein-Taste (2–5)
zuzuweisen.
Eine Steckdose ein- / ausschalten
Schalten Sie eine Steckdose ein oder aus, indem Sie die
entsprechende Ein- oder Aus-Taste auf der Fernbedienung
drücken. Die Kontroll-LED der jeweiligen Steckdose leuchtet
(ein) oder erlischt (aus).
Alle Steckdosen ein- / ausschalten
Schalten Sie alle gekoppelten Funk-Steckdosen ein, indem Sie
die Master ON-Taste drücken.
Schalten Sie alle gekoppelten Funk-Steckdosen aus, indem Sie
die Master OFF-Taste drücken.
HINWEIS:
Es können auch mehrere Steckdosen mit einer Taste
gekoppelt und somit geschaltet werden.
© REV1 – 23.03.2021 – AS//LA
NC-7538-675
