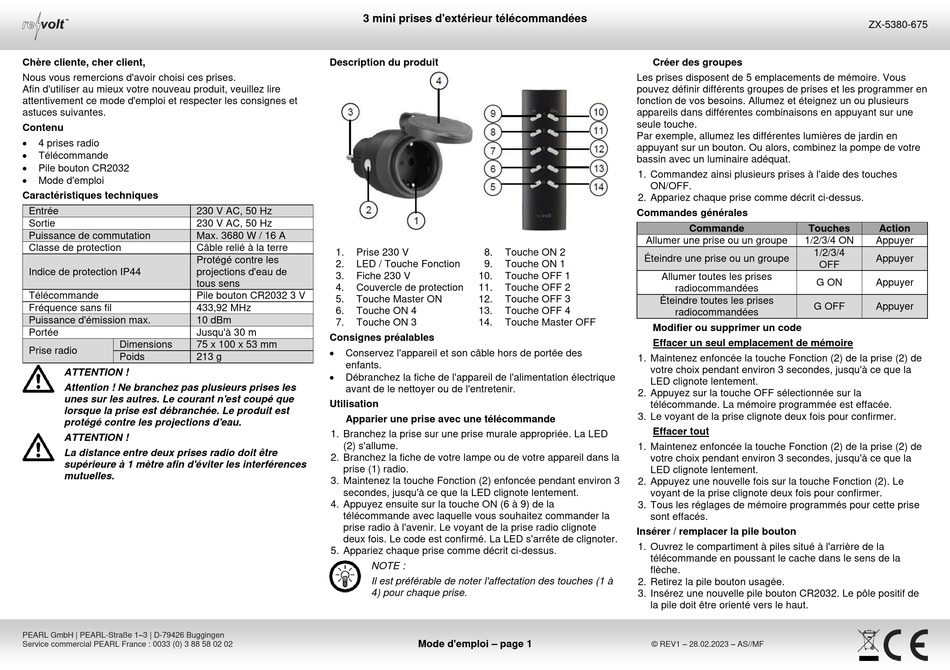

revolt ZX-5380 Bedienungsanleitung Seite 3

Chère cliente, cher client,
Nous vous remercions d'avoir choisi ces prises.
Afin d'utiliser au mieux votre nouveau produit, veuillez lire
attentivement ce mode d'emploi et respecter les consignes et
astuces suivantes.
Contenu

4 prises radio
 Télécommande

Pile bouton CR2032

Mode d'emploi
Caractéristiques techniques
Entrée 230 V AC, 50 Hz
Sortie 230 V AC, 50 Hz
Puissance de commutation Max. 3680 W / 16 A
Classe de protection Câble relié à la terre
Protégé contre les
Indice de protection IP44 projections d'eau de
tous sens
Télécommande Pile bouton CR2032 3 V
Fréquence sans fil 433,92 MHz
Puissance d'émission max. 10 dBm
Portée Jusqu'à 30 m
Dimensions 75 x 100 x 53 mm
Prise radio
Poids 213 g
ATTENTION !
Attention ! Ne branchez pas plusieurs prises les
unes sur les autres. Le courant n'est coupé que
lorsque la prise est débranchée. Le produit est
protégé contre les projections d'eau.
ATTENTION !
La distance entre deux prises radio doit être
supérieure à 1 mètre afin d'éviter les interférences
mutuelles.
PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Service commercial PEARL France : 0033 (0) 3 88 58 02 02
3 mini prises d'extérieur télécommandées
Description du produit
1. Prise 230 V 8. Touche ON 2
2. LED / Touche Fonction 9. Touche ON 1
3. Fiche 230 V 10. Touche OFF 1
4. Couvercle de protection 11. Touche OFF 2
5. Touche Master ON 12. Touche OFF 3
6. Touche ON 4 13. Touche OFF 4
7. Touche ON 3 14. Touche Master OFF
Consignes préalables

Conservez l'appareil et son câble hors de portée des
enfants.

Débranchez la fiche de l'appareil de l'alimentation électrique
avant de le nettoyer ou de l'entretenir.
Utilisation
Apparier une prise avec une télécommande
1. Branchez la prise sur une prise murale appropriée. La LED
(2) s'allume.
2. Branchez la fiche de votre lampe ou de votre appareil dans la
prise (1) radio.
3. Maintenez la touche Fonction (2) enfoncée pendant environ 3
secondes, jusqu'à ce que la LED clignote lentement.
4. Appuyez ensuite sur la touche ON (6 à 9) de la
télécommande avec laquelle vous souhaitez commander la
prise radio à l'avenir. Le voyant de la prise radio clignote
deux fois. Le code est confirmé. La LED s'arrête de clignoter.
5. Appariez chaque prise comme décrit ci-dessus.
NOTE :
Il est préférable de noter l'affectation des touches (1 à
4) pour chaque prise.
Mode d'emploi – page 1
Créer des groupes
Les prises disposent de 5 emplacements de mémoire. Vous
pouvez définir différents groupes de prises et les programmer en
fonction de vos besoins. Allumez et éteignez un ou plusieurs
appareils dans différentes combinaisons en appuyant sur une
seule touche.
Par exemple, allumez les différentes lumières de jardin en
appuyant sur un bouton. Ou alors, combinez la pompe de votre
bassin avec un luminaire adéquat.
1. Commandez ainsi plusieurs prises à l'aide des touches
ON/OFF.
2. Appariez chaque prise comme décrit ci-dessus.
Commandes générales
Commande Touches
Allumer une prise ou un groupe 1/2/3/4 ON
1/2/3/4
Éteindre une prise ou un groupe
Allumer toutes les prises
radiocommandées
Éteindre toutes les prises
G OFF
radiocommandées
Modifier ou supprimer un code
Effacer un seul emplacement de mémoire
1. Maintenez enfoncée la touche Fonction (2) de la prise (2) de
votre choix pendant environ 3 secondes, jusqu'à ce que la
LED clignote lentement.
2. Appuyez sur la touche OFF sélectionnée sur la
télécommande. La mémoire programmée est effacée.
3. Le voyant de la prise clignote deux fois pour confirmer.
Effacer tout
1. Maintenez enfoncée la touche Fonction (2) de la prise (2) de
votre choix pendant environ 3 secondes, jusqu'à ce que la
LED clignote lentement.
2. Appuyez une nouvelle fois sur la touche Fonction (2). Le
voyant de la prise clignote deux fois pour confirmer.
3. Tous les réglages de mémoire programmés pour cette prise
sont effacés.
Insérer / remplacer la pile bouton
1. Ouvrez le compartiment à piles situé à l'arrière de la
télécommande en poussant le cache dans le sens de la
flèche.
2. Retirez la pile bouton usagée.
3. Insérez une nouvelle pile bouton CR2032. Le pôle positif de
la pile doit être orienté vers le haut.
© REV1 – 28.02.2023 – AS//MF
ZX-5380-675
Action
Appuyer
Appuyer
OFF
G ON Appuyer
Appuyer
