revolt ZX-8187-675 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieser versenkbaren Profi-Einbau-
Tisch-Steckdose. Schaffen Sie platzsparend und elegant 3
Steckplätze für Elektrogeräte an Ihrem Arbeitsplatz und laden
Sie gleichzeitig Ihre Mobilgeräte auf.
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch
und beachten Sie die aufgeführten Hinweise und Tipps, damit
Sie die versenkbare Tisch-Steckdose optimal einsetzen können.
Lieferumfang
•
Einbau-Tisch-Steckdose
•
Bedienungsanleitung
Technische Daten
Stromversorgung 230 V AC / 50 Hz, 16 A
Leistungsaufnahme max. 3.680 W
AC 230 V AC
Output
USB 5,0 V DC, max. 2,4 A / 12,0 W
Lochmaß 100 mm
Schutzleiter
Schutzklasse
Nur für innen
Schutzart
Effizienz im Betrieb 80,25 %
Effizienz im Leerlauf (10%) 73,94 %
Energieverbrauch im
0,08 W
Standby
Maße 130 x 130 x 105 mm
Gewicht 768 g
ACHTUNG!
- Nicht hintereinander stecken
- Nicht abgedeckt betreiben
- Nur zur Verwendung in trockenen Räumen
Kundenservice:
DE : +49 (0)7631-360-350 | CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Versenkbare Einbau-Tisch-Steckdose
3-fach, 2x USB, rund, Ø 100 mm, 3.680 W

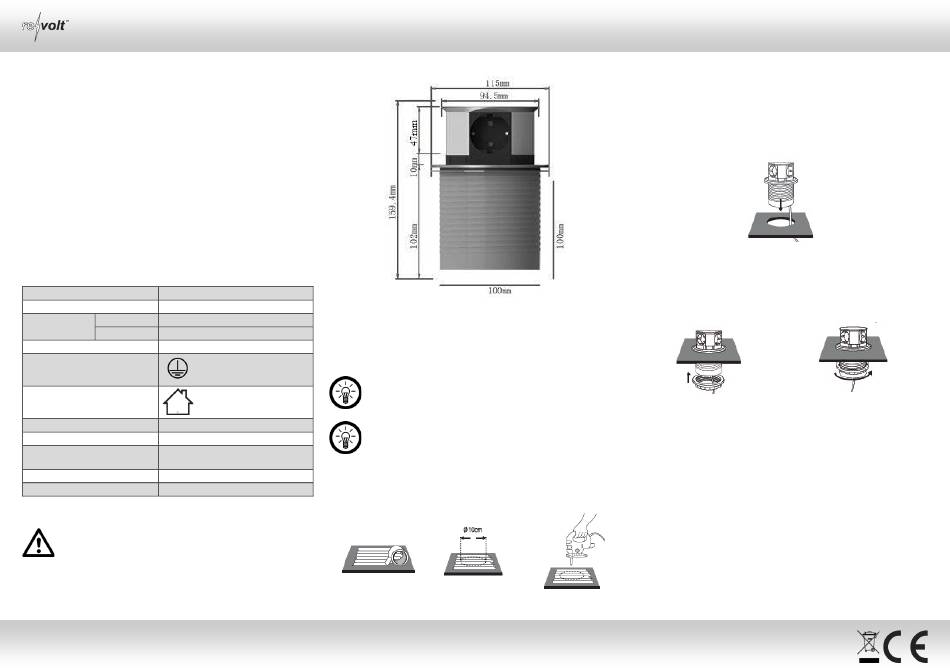

Produktdetails
Montage und Verwendung
1. Sägen Sie mit einer Lochsäge an der gewünschten Stelle ein
100 mm durchmessendes Loch in die Tischplatte.
HINWEIS:
Es gibt Tische, die bereits standardmäßig eine solche
Aussparung von 100 mm besitzen.
HINWEIS:
Falls Sie keine Lochsäge zur Verfügung haben,
können Sie den Umriss der Tischsteckdose auf die
Tischplatte übertragen und das Loch mit einer
Stichsäge entlang der Markierung aussägen
(Abbildung 1-3).
Abb.1 Abb.2
Bedienungsanleitung – Seite 1
2. Schrauben Sie den Klemmring von der Steckdosenleiste,
indem Sie ihn im Uhrzeigersinn aufdrehen.
3. Ziehen Sie den Klemmring komplett ab.
4. Stecken Sie die Steckdosenleiste von oben durch das
vorbereitete Loch und drehen Sie sie in die gewünschte
Position (Abb. 4).
5. Schrauben Sie den Klemmring von unten auf die
Steckdosenleiste, bis sie fest am Tisch sitzt (Abb. 5, 6).
Abb.5
6. Verbinden Sie die Tischsteckdose mit einer Stromquelle
(Steckdose).
7. Lassen Sie die Zugblende der Steckdosenleiste
herausgleiten, indem Sie kurz auf die Blende drücken.
8. Sie können nun bis zu 4 Geräte mit Eurosteckern an die
Tischsteckdose anschließen.
Abb.3
© REV1 – 07.03.2022 – AS//TK
ZX-8187-675
Abb.4
Abb.6
