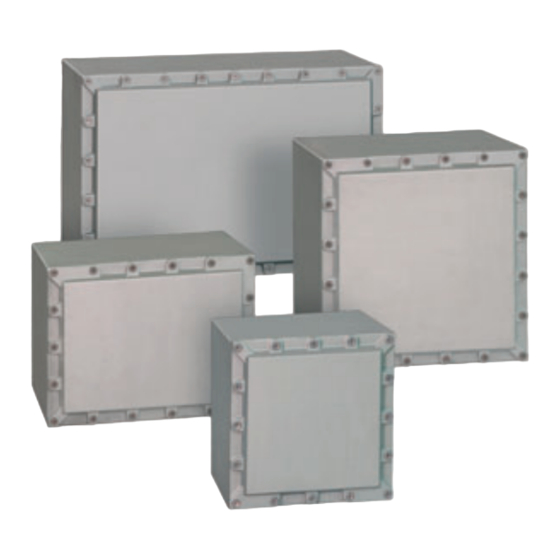

Ex d-gehäuse aus aluminium oder edelstahl / druckfeste kapselung
Vorschau ausblenden
Andere Handbücher für 8264 Serie:
- Betriebsanleitung (45 Seiten) ,
- Betriebsanleitung (48 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Stahl 8264 Serie
Inhaltszusammenfassung für Stahl 8264 Serie

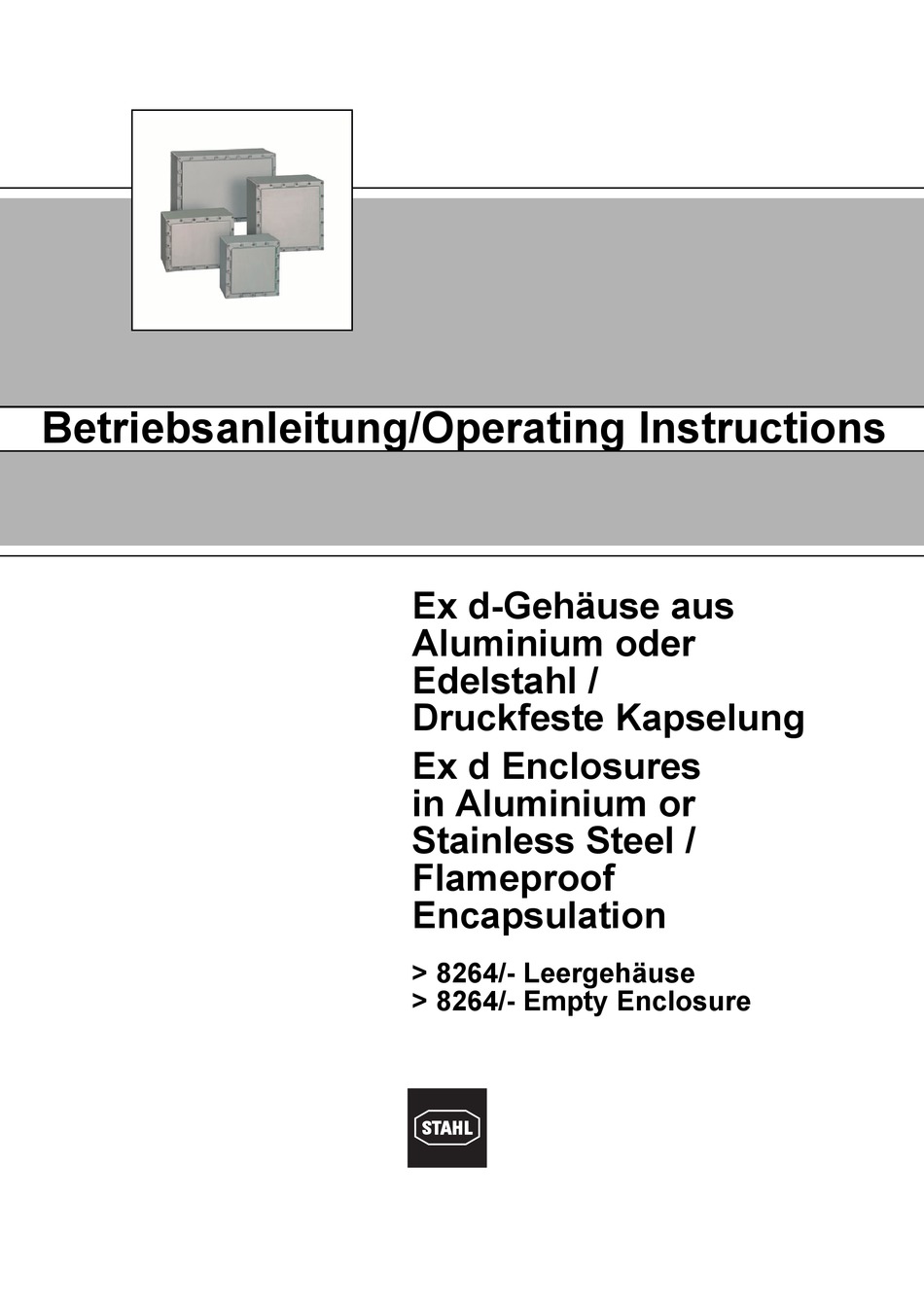

- Seite 1 Betriebsanleitung/Operating Instructions Ex d-Gehäuse aus Aluminium oder Edelstahl / Druckfeste Kapselung Ex d Enclosures in Aluminium or Stainless Steel / Flameproof Encapsulation > 8264/- Leergehäuse > 8264/- Empty Enclosure...
- Seite 3 Betriebsanleitung Ex d-Gehäuse aus Aluminium oder Edelstahl / Druckfeste Kapselung > 8264/- Leergehäuse...
-
Seite 4: Inhaltsverzeichnis
Transport, Lagerung und Entsorgung ..............6 Montage ........................7 Installation ......................8 Wartung .......................10 Zubehör und Ersatzteile ..................10 EG-Konformitätserklärung ...................11 Allgemeine Angaben 2.1 Hersteller R. STAHL Schaltgeräte GmbH Am Bahnhof 30 74638 Waldenburg Germany Telefon: +49 7942 943-0 Telefax: +49 7942 943-4333 Internet: www.stahl-ex.com... -
Seite 5: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Allgemeine Sicherheitshinweise 3.1 Sicherheitshinweise für Montage- und Bedienpersonal Die Betriebsanleitung enthält grundlegende Sicherheitshinweise, die bei Aufstellung, Betrieb und Wartung zu beachten sind. Nichtbeachtung hat eine Gefährdung für Personen, Anlage und Umwelt zur Folge. WARNUNG Gefahr durch unbefugte Arbeiten am Gerät! ... -
Seite 6: Normenkonformität
Vorgesehener Einsatzbereich 3.3 Normenkonformität Die Leergehäuse 8264 entsprechen folgenden Bestimmungen und Normen: Richtlinie 94/9/EG IEC 60079-0, IEC 60079-1, IEC 61241-0, IEC 61241-1 EN 60079-0, EN 60079-1, EN 61241-0, EN 61241-1 Vorgesehener Einsatzbereich Die Gehäuse werden zum Aufbau von Motorsteuerungen, für Steuerkästen und Klemmkästen verwendet. - Seite 7 Technische Daten Verlustleistung = 40 °C = 50 °C = 60 °C Leergehäuse Typ T6 8264/.112 55 W 80 W 170 W 34 W 54 W 125 W 19 W 35 W 89 W 8264/.114 8264/.212 75 W 120 W 235 W 47 W 81 W 173 W 26 W...
-
Seite 8: Transport, Lagerung Und Entsorgung
Transport, Lagerung und Entsorgung Maßzeichnungen (alle Maße in mm) - Änderungen vorbehalten 8264/.112 8264/.114 8264/.212 8264/.214 8264/.222 8264/.224 10294E00 8264/.223 8264/.225 8264/.323 8264/.325 8264/.333 8264/.335 8264/.933 06815E00 8264/. 935 8264/.993 8264/.995 K = M12 07298E00 Transport, Lagerung und Entsorgung Transport ... -
Seite 9: Montage
Montage Montage Bei freier Bewitterung wird empfohlen, das explosionsgeschützte elektrische Betriebsmittel mit Schutzdach oder -wand auszurüsten. Ex d Gehäuse auf Montageschiene setzen und mit Schrauben M12 verbinden (Gewicht beachten, siehe Kapitel “Technische Daten”). WARNUNG Gefahr durch unzulässige Kabeleinführungen! ... -
Seite 10: Installation
Installation Installation WARNUNG Installationsarbeiten nur durch Fachpersonal! Installationsarbeiten dürfen nur von dazu befugtem und entsprechend geschultem Personal durchgeführt werden. Geltende nationale Bestimmungen im Einsatzland beachten. WARNUNG Nicht korrekt installierte Komponenten! Bei nicht korrekt installierten Komponenten ist der Explosionsschutz nicht mehr gewährleistet. -
Seite 11: Anschlussklemmen
Installation Anschlussklemmen Befestigen Sie die Schrauben der Anschlussklemmen mit dem vorgegebenen Anzugs- drehmoment. Schrauben- abmessung Anschluss- 10,0 17,0 drehmoment [Nm] Schutzleiter 06817E00 Schließen Sie, bei Verwendung der äußeren Erdungsanschlussklemme, den Schutz- leiter mit einem Kabelschuh (3) am Gehäuse (1) an. Verwenden Sie nach dem Kabelschuh eine Unterlagsscheibe (2) und sichern Sie die Schraube (5) mit einer Schraubensicherung (4) gegen Lockern. -
Seite 12: Wartung
10 Zubehör und Ersatzteile WARNUNG Verwendung unzulässiger Zubehör- und Ersatzteile! Herstellerhaftung und Gewährleistung erlischt. Nur Original-Zubehör sowie Original-Ersatzteile der Fa. R. STAHL verwenden. Ex d-Gehäuse aus Aluminium oder 167224 / 8264604300 Edelstahl / Druckfeste Kapselung 2011-01-28·BA00·III·de·02 8264/- Leergehäuse... -
Seite 13: Eg-Konformitätserklärung
EG-Konformitätserklärung 11 EG-Konformitätserklärung 167224 / 8264604300 Ex d-Gehäuse aus Aluminium oder 2011-01-28·BA00·III·de·02 Edelstahl / Druckfeste Kapselung 8264/- Leergehäuse... - Seite 14 167224 / 8264604300 2011-01-28·BA00·III·de·02...
- Seite 26 167224 / 8264604300 2011-01-28·BA00·III·en·02...
- Seite 28 167224 / 8264604300 2011-01-28·BA00·III·de·en·02...
