LAN-Hardware-Spezifikationen

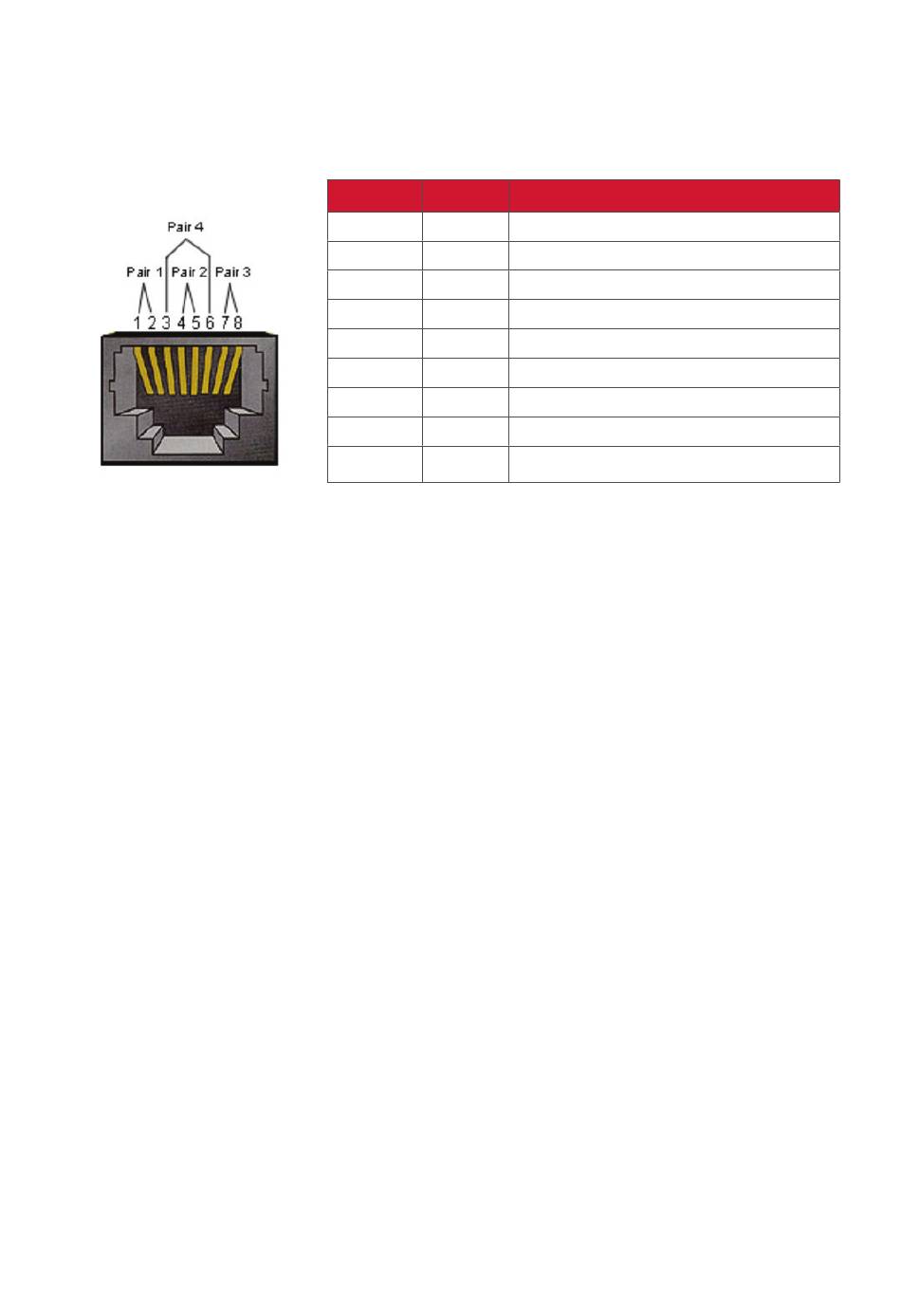

ViewSonic-LFD-Kommunikationsport an der Rückseite:
1. Anschlusstyp: 8P8C RJ45
2. Pinbelegung:
RS232-Kommunikationseinstellungen
– Baudrate wählen:
– Datenbits:
– Parität:
– Stoppbits:
LAN-Kommunikationseinstellungen
– Typ:
– Protokoll:
– Port:
– Cross-Subnetz:
– Anmeldedaten:
Befehlsreferenz
Der PC sendet ein Befehlspaket an das LFD, gefolgt von einem „CR"-Code
(Zeilenende). Nach jedem vom PC an das Anzeigegerät gesendeten Befehl muss das
Anzeigegerät wie folgt antworten:
1. Bei einem korrekt empfangenen Befehl wird „+" (02Bh), gefolgt von „CR" (00Dh)
gesendet
2. Bei einem falsch empfangenen Befehl wird „-" (02Dh), gefolgt von „CR" (00Dh)
gesendet
Pin-Nr. Signal
1
TX+
2
TX-
3
RX+
4
BI_D3+
5
BI_D3-
6
RX-
7
BI_D4+
8
BI_D4-
Rahmen
Masse
9600 Bit/s (festgelegt)
8 Bit (festgelegt)
Keine (festgelegt)
1 (festgelegt)
Ethernet
TCP/IP
5000 (festgelegt)
Nein
Nein
114
Anmerkung
Ausgabe vom Display
Ausgabe vom Display
Eingabe an Display
Bei 1G
Bei 1G
Eingabe an Display
Bei 1G
Bei 1G
