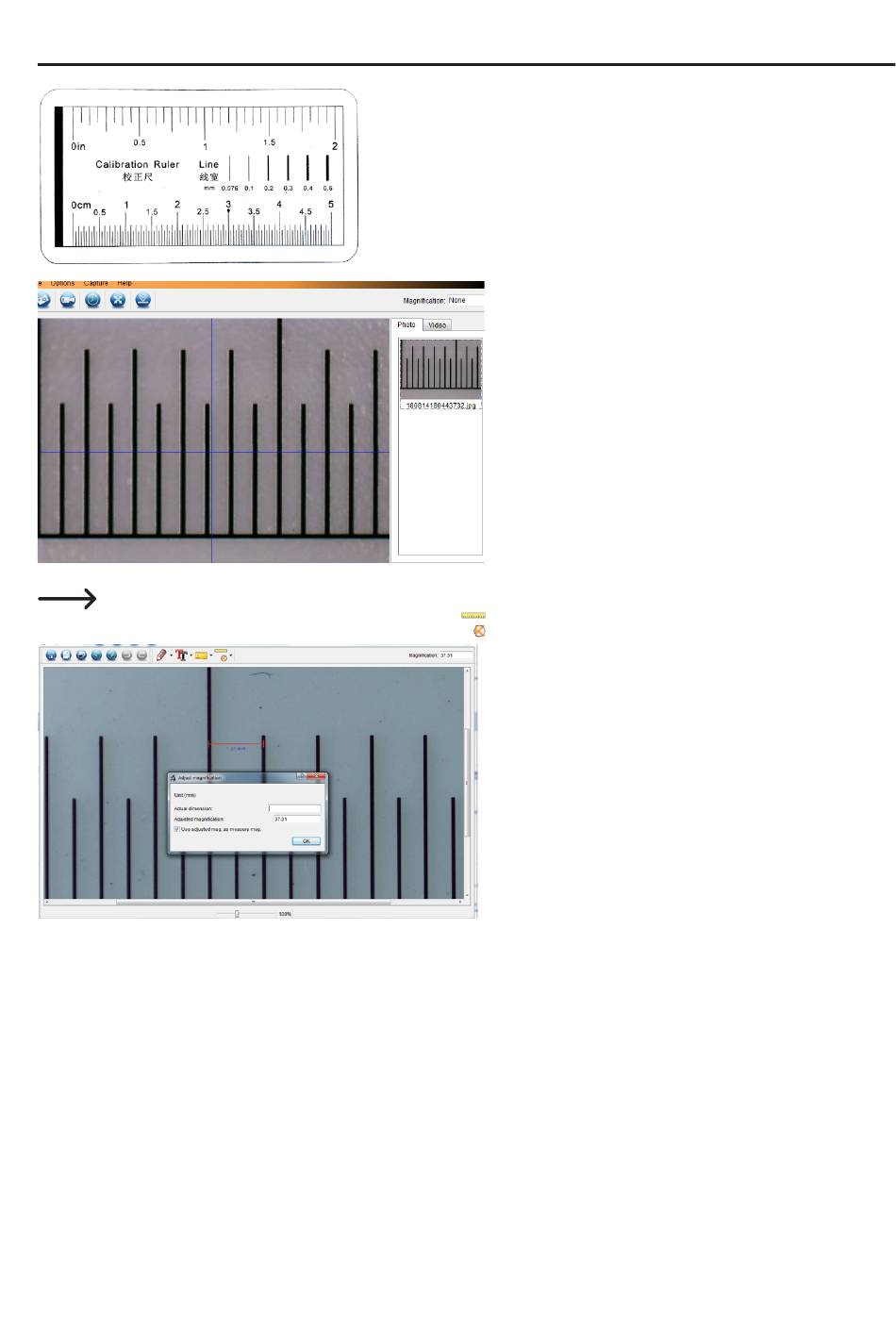

14. Kalibrieren des Mikroskops

Doppelklicken Sie auf ein Bild im Fenster für gespeicherte Bilder (B7), um die Oberfläche für Bildmessung
aufzurufen, und wählen Sie dann das Symbol
20
• Fokussieren Sie das Mikroskop auf das Kalibrierungslineal.
• Drehen Sie das Feinfokussierrad (A3), bis das Bild scharf wird.
• Stellen Sie die Linealposition so ein, dass das Bild auf
die XY-Hilfslinien ausgerichtet ist.
zum Kalibrieren aus.
• Klicken und ziehen Sie, um Start- und Endpunkte über
einen bekannten Wert zu wählen, z. B. 1 mm-Abschnitte
auf dem Lineal.
• Wenn das Dialogfeld angezeigt wird, geben Sie den
genauen Wert der Messprobe in das Feld Actual
dimension (Tatsächliche Länge) ein. Die Software
berechnet die Vergrößerung.
• Drücken Sie zur Bestätigung auf OK. Der eingestellte
Vergrößerungswert wird in der oberen rechten Ecke
angezeigt.
