Technische Daten

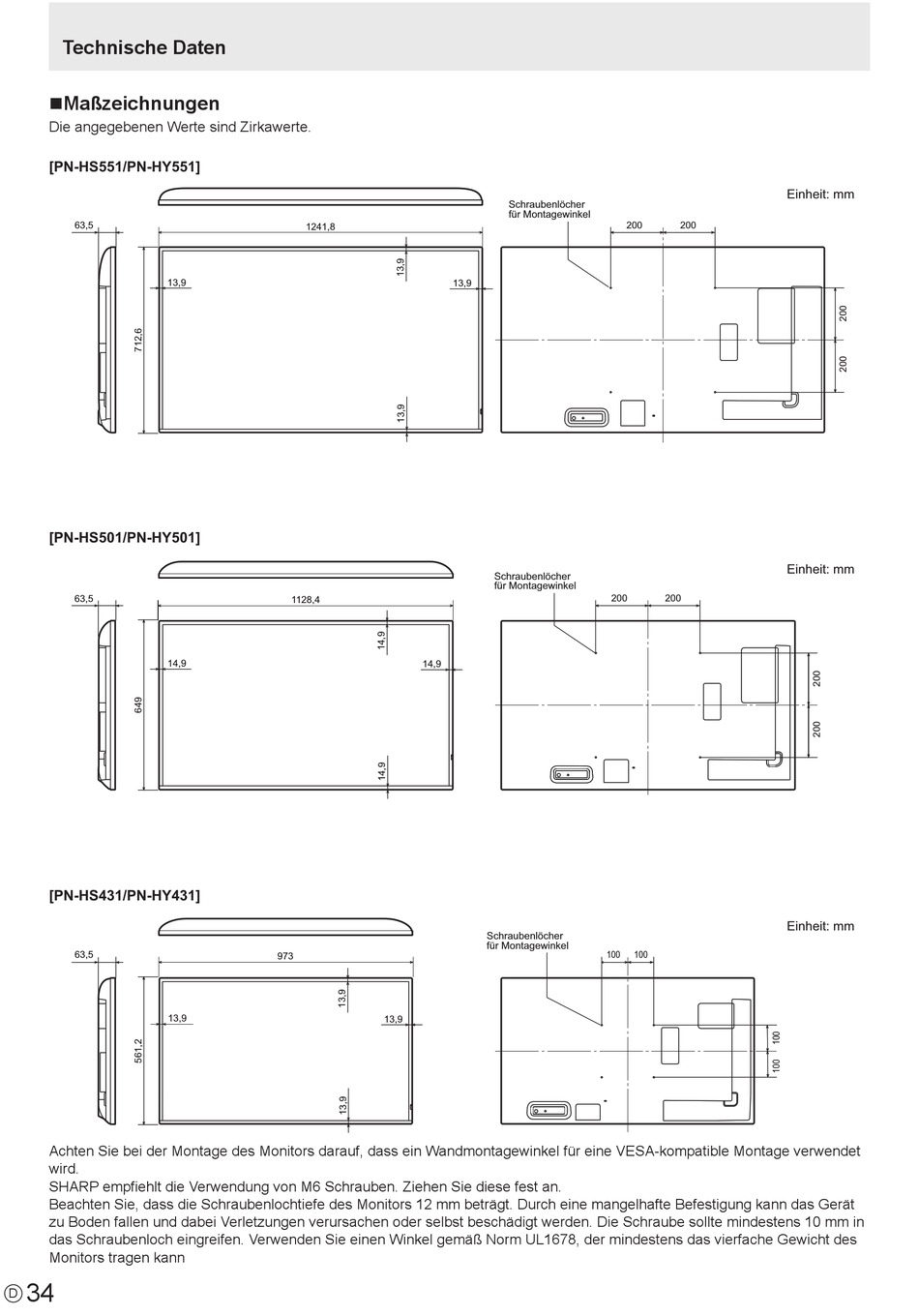

nMaßzeichnungen
Die angegebenen Werte sind Zirkawerte.
[PN-HS551/PN-HY551]
63,5
13,9
[PN-HS501/PN-HY501]
63,5
14,9
[PN-HS431/PN-HY431]
63,5
13,9
Achten Sie bei der Montage des Monitors darauf, dass ein Wandmontagewinkel für eine VESA-kompatible Montage verwendet
wird.
SHARP empfiehlt die Verwendung von M6 Schrauben. Ziehen Sie diese fest an.
Beachten Sie, dass die Schraubenlochtiefe des Monitors 12 mm beträgt. Durch eine mangelhafte Befestigung kann das Gerät
zu Boden fallen und dabei Verletzungen verursachen oder selbst beschädigt werden. Die Schraube sollte mindestens 10 mm in
das Schraubenloch eingreifen. Verwenden Sie einen Winkel gemäß Norm UL1678, der mindestens das vierfache Gewicht des
Monitors tragen kann
34
D
1241,8
1128,4
14,9
973
13,9
Schraubenlöcher
für Montagewinkel
13,9
Schraubenlöcher
für Montagewinkel
200
Schraubenlöcher
für Montagewinkel
100
Einheit: mm
200
200
Einheit: mm
200
Einheit: mm
100
