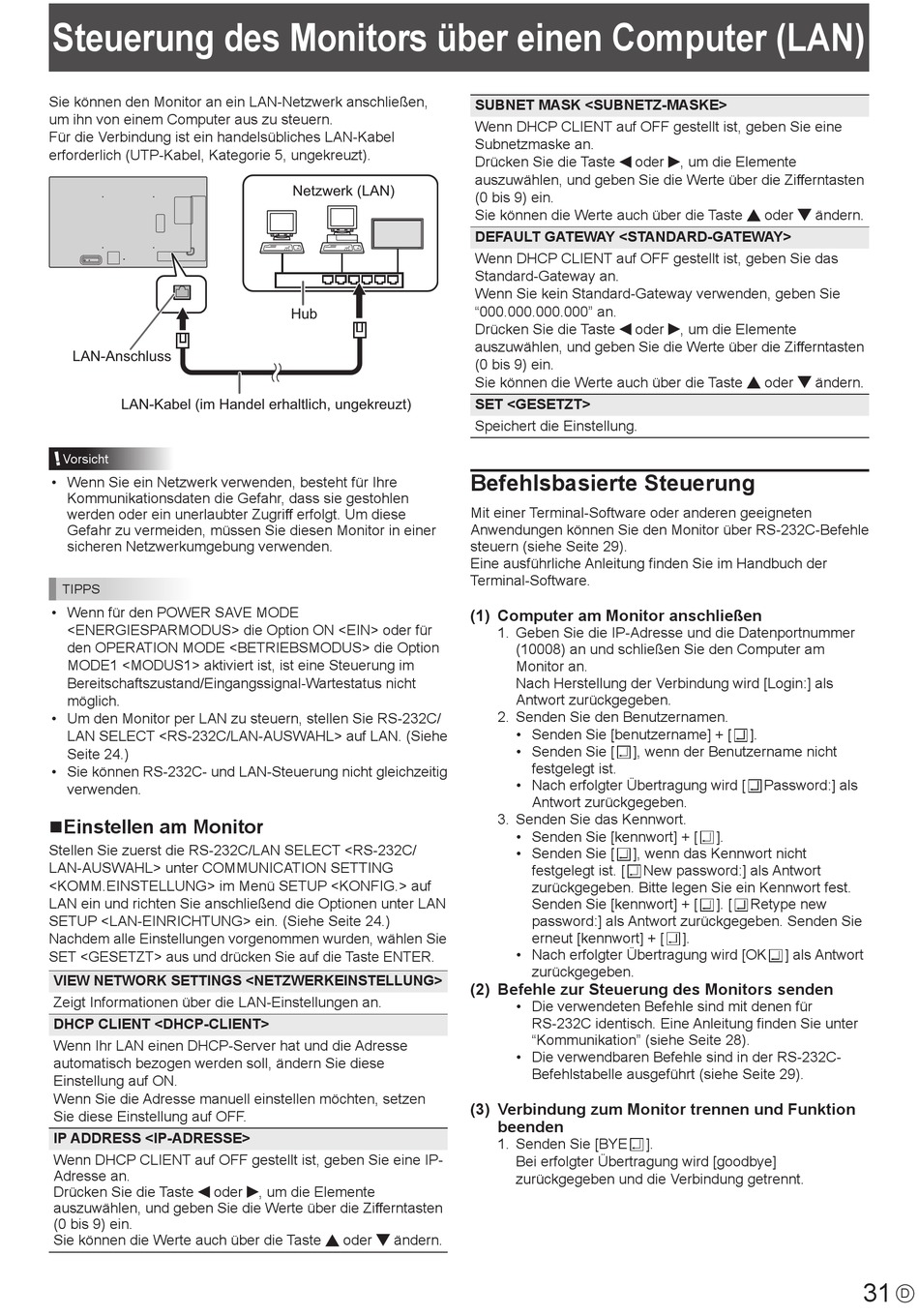

Steuerung des Monitors über einen Computer (LAN)
Sie können den Monitor an ein LAN-Netzwerk anschließen,
um ihn von einem Computer aus zu steuern.
Für die Verbindung ist ein handelsübliches LAN-Kabel
erforderlich (UTP-Kabel, Kategorie 5, ungekreuzt).
LAN-Anschluss
LAN-Kabel (im Handel erhaltlich, ungekreuzt)
Vorsicht
• Wenn Sie ein Netzwerk verwenden, besteht für Ihre
Kommunikationsdaten die Gefahr, dass sie gestohlen
werden oder ein unerlaubter Zugriff erfolgt. Um diese
Gefahr zu vermeiden, müssen Sie diesen Monitor in einer
sicheren Netzwerkumgebung verwenden.
TIPPS
• Wenn für den POWER SAVE MODE
<ENERGIESPARMODUS> die Option ON <EIN> oder für
den OPERATION MODE <BETRIEBSMODUS> die Option
MODE1 <MODUS1> aktiviert ist, ist eine Steuerung im
Bereitschaftszustand/Eingangssignal-Wartestatus nicht
möglich.
• Um den Monitor per LAN zu steuern, stellen Sie RS-232C/
LAN SELECT <RS-232C/LAN-AUSWAHL> auf LAN. (Siehe
Seite 24.)
• Sie können RS-232C- und LAN-Steuerung nicht gleichzeitig
verwenden.
nEinstellen am Monitor
Stellen Sie zuerst die RS-232C/LAN SELECT <RS-232C/
LAN-AUSWAHL> unter COMMUNICATION SETTING
<KOMM.EINSTELLUNG> im Menü SETUP <KONFIG.> auf
LAN ein und richten Sie anschließend die Optionen unter LAN
SETUP <LAN-EINRICHTUNG> ein. (Siehe Seite 24.)
Nachdem alle Einstellungen vorgenommen wurden, wählen Sie
SET <GESETZT> aus und drücken Sie auf die Taste ENTER.
VIEW NETWORK SETTINGS <NETZWERKEINSTELLUNG>
Zeigt Informationen über die LAN-Einstellungen an.
DHCP CLIENT <DHCP-CLIENT>
Wenn Ihr LAN einen DHCP-Server hat und die Adresse
automatisch bezogen werden soll, ändern Sie diese
Einstellung auf ON.
Wenn Sie die Adresse manuell einstellen möchten, setzen
Sie diese Einstellung auf OFF.
IP ADDRESS <IP-ADRESSE>
Wenn DHCP CLIENT auf OFF gestellt ist, geben Sie eine IP-
Adresse an.
Drücken Sie die Taste
oder
auszuwählen, und geben Sie die Werte über die Zifferntasten
(0 bis 9) ein.
Sie können die Werte auch über die Taste
Netzwerk (LAN)
Hub
, um die Elemente
oder
ändern.
SUBNET MASK <SUBNETZ-MASKE>
Wenn DHCP CLIENT auf OFF gestellt ist, geben Sie eine
Subnetzmaske an.
Drücken Sie die Taste
oder
auszuwählen, und geben Sie die Werte über die Zifferntasten
(0 bis 9) ein.
Sie können die Werte auch über die Taste
DEFAULT GATEWAY <STANDARD-GATEWAY>
Wenn DHCP CLIENT auf OFF gestellt ist, geben Sie das
Standard-Gateway an.
Wenn Sie kein Standard-Gateway verwenden, geben Sie
"000.000.000.000" an.
Drücken Sie die Taste
oder
auszuwählen, und geben Sie die Werte über die Zifferntasten
(0 bis 9) ein.
Sie können die Werte auch über die Taste
SET <GESETZT>
Speichert die Einstellung.
Befehlsbasierte Steuerung
Mit einer Terminal-Software oder anderen geeigneten
Anwendungen können Sie den Monitor über RS-232C-Befehle
steuern (siehe Seite 29).
Eine ausführliche Anleitung finden Sie im Handbuch der
Terminal-Software.
(1) Computer am Monitor anschließen
1. Geben Sie die IP-Adresse und die Datenportnummer
(10008) an und schließen Sie den Computer am
Monitor an.
Nach Herstellung der Verbindung wird [Login:] als
Antwort zurückgegeben.
2. Senden Sie den Benutzernamen.
• Senden Sie [benutzername] + [
• Senden Sie [
], wenn der Benutzername nicht
festgelegt ist.
• Nach erfolgter Übertragung wird [
Antwort zurückgegeben.
3. Senden Sie das Kennwort.
• Senden Sie [kennwort] + [
• Senden Sie [
], wenn das Kennwort nicht
festgelegt ist. [
New password:] als Antwort
zurückgegeben. Bitte legen Sie ein Kennwort fest.
Senden Sie [kennwort] + [
password:] als Antwort zurückgegeben. Senden Sie
erneut [kennwort] + [
• Nach erfolgter Übertragung wird [OK
zurückgegeben.
(2) Befehle zur Steuerung des Monitors senden
• Die verwendeten Befehle sind mit denen für
RS‑232C identisch. Eine Anleitung finden Sie unter
"Kommunikation" (siehe Seite 28).
• Die verwendbaren Befehle sind in der RS-232C-
Befehlstabelle ausgeführt (siehe Seite 29).
(3) Verbindung zum Monitor trennen und Funktion
beenden
1. Senden Sie [BYE
Bei erfolgter Übertragung wird [goodbye]
zurückgegeben und die Verbindung getrennt.
, um die Elemente
oder
ändern.
, um die Elemente
oder
ändern.
].
Password:] als
].
]. [
Retype new
].
] als Antwort
].
31
