- Seite 1 TTK 120 S BEDIENUNGSANLEITUNG LUFTENTFEUCHTER...
-
Seite 2: Inhaltsverzeichnis
Betreiben Sie es nicht im nassen Zustand. Info • Betreiben oder bedienen Sie das Gerät nicht mit feuchten Hinweise mit diesem Symbol helfen Ihnen, Ihre oder nassen Händen. Tätigkeiten schnell und sicher auszuführen. • Setzen Sie das Gerät keinem direkten Wasserstrahl aus. Luftentfeuchter TTK 120 S... - Seite 3 Aufkleber und Etiketten in einem lesbaren Zustand. hermetisch geschlossenes System und darf nur von • Transportieren Sie das Gerät ausschließlich aufrecht und Fachbetrieben für Kälte- und Klimatechnik oder von Trotec mit entleertem Kondensatbehälter bzw. Ablassschlauch. gewartet bzw. in Stand gesetzt werden.
-
Seite 4: Bestimmungsgemäße Verwendung
P377 – Brand von ausströmendem Gas: Nicht löschen, bis Undichtigkeit gefahrlos beseitigt werden kann. P410+P403 – Vor Sonnenbestrahlung geschützt an einem gut belüfteten Ort aufbewahren. Warnung vor elektrischer Spannung Arbeiten an elektrischen Bauteilen dürfen nur von einem autorisierten Fachbetrieb durchgeführt werden! Luftentfeuchter TTK 120 S... -
Seite 5: Informationen Über Das Gerät
Das Gerät ermöglicht eine Absenkung der relativen 3. Schließen Sie ein defektes Gerät nicht wieder an den Luftfeuchtigkeit auf bis zu ca. 10 %. Netzanschluss an. Aufgrund der im Betrieb entstehenden Wärmeabstrahlung kann die Raumtemperatur etwas ansteigen. Luftentfeuchter TTK 120 S... -

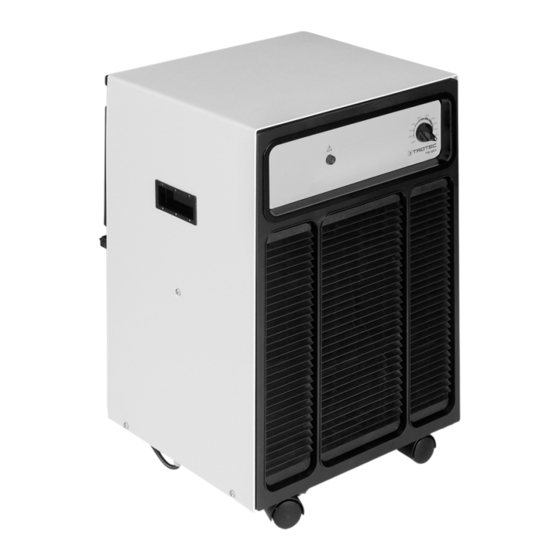

Seite 6: Gerätedarstellung
• Bewahren Sie das Gerät nur in Räumen auf, in denen sich Kondensatbehälter keine Zündquelle (z. B. offene Flammen, ein eingeschaltetes Gasgerät oder ein Elektroheizer) befindet. Transportrollen • trocken und vor Frost und Hitze geschützt Transportgriff Luftentfeuchter TTK 120 S... -
Seite 7: Montage Und Installation
Beachten Sie bei der Aufstellung des Gerätes die Mindestabstände zu Wänden und Gegenständen gemäß dem • Bei der Aufstellung des Gerätes, insbesondere in nassen Kapitel Technische Daten. Bereichen, sichern Sie das Gerät bauseits über eine den Vorschriften entsprechende Fehlerstrom-Schutzeinrichtung (FI-Schutzschalter) ab. Luftentfeuchter TTK 120 S... -
Seite 8: Bedienung
Drehen Sie den Drehschalter (7) auf MAX. DRY. Das Gerät entfeuchtet die Luft kontinuierlich und unabhängig von der Netzkabel anschließen aktuellen Luftfeuchtigkeit. • Stecken Sie den Netzstecker in eine ordnungsgemäß Gerät ausschalten abgesicherte Netzsteckdose. Um das Gerät auszuschalten, drehen Sie den Drehschalter (7) auf OFF. Luftentfeuchter TTK 120 S... -
Seite 9: Fehler Und Störungen
Daten. • Warten Sie 10 Minuten, bevor Sie das Gerät neu starten. Sollte das Gerät nicht anlaufen, lassen Sie eine elektrische Überprüfung von einem Fachbetrieb oder von Trotec durchführen. Entfernen Sie den Schlauch, wenn Sie das Kondensat wieder über den Kondensatbehälter auffangen wollen. Lassen Sie den Schlauch vor der Lagerung trocknen. - Seite 10 (siehe Kapitel Wartung). Lassen Sie ein verschmutztes • Überprüfen Sie das Gerät auf Undichtigkeiten. Geräteinneres von einem Fachbetrieb für Kälte- und Klimatechnik oder von Trotec reinigen. Hinweis Warten Sie mindestens 3 Minuten nach allen Wartungs- und Reparaturarbeiten. Schalten Sie erst dann das Gerät wieder ein.
-
Seite 11: Wartung
10. Datum: ....... 11. Datum: ....... 12. Datum: ....... Unterschrift: ......Unterschrift: ......Unterschrift: ......Unterschrift: ......13. Datum: ......14. Datum: ....... 15. Datum: ....... 16. Datum: ....... Unterschrift: ......Unterschrift: ......Unterschrift: ......Unterschrift: ......Luftentfeuchter TTK 120 S... -
Seite 12: Tätigkeiten Vor Wartungsbeginn
Ort aufbewahren. • Der gesamte Kältemittelkreislauf ist ein wartungsfreies, hermetisch geschlossenes System und darf nur von Fachbetrieben für Kälte- und Klimatechnik oder von Trotec gewartet bzw. in Stand gesetzt werden. Sicherheitszeichen und Schilder auf dem Gerät Überprüfen Sie regelmäßig die Sicherheitszeichen und Schilder auf dem Gerät. -
Seite 13: Luftfilter Reinigen
1. Greifen Sie in die Mulde am Luftfilter und entnehmen Sie den Luftfilter. 3. Lassen Sie den Filter komplett trocknen. Setzen Sie keinen nassen Filter in das Gerät ein! 4. Setzen Sie den Luftfilter wieder ein. Luftentfeuchter TTK 120 S... -
Seite 14: Kondensatbehälter Leeren
Wenn Sie das Gerät längere Zeit nicht benutzen: 3. Spülen Sie den Kondensatbehälter mit klarem Wasser aus. • Lagern Sie das Gerät gemäß dem Kapitel Lagerung. Reinigen Sie den Kondensatbehälter regelmäßig mit einem milden Reinigungsmittel (kein Spülmittel!). Luftentfeuchter TTK 120 S... -
Seite 15: Technischer Anhang
Wasserbehälter 9 l Schalldruckpegel 59 dB(A) Abmessungen (Länge x 362 x 380 x 605 mm Breite x Höhe) Mindestabstand zu Wänden und Gegenständen A: oben: 50 cm B: hinten: 50 cm C: seitlich: 50 cm D: vorne: 50 cm Gewicht 23,5 kg Luftentfeuchter TTK 120 S... - Seite 16 Schaltbild Luftentfeuchter TTK 120 S...
-
Seite 17: Ersatzteilübersicht
Bedienungsanleitung verwendeten Positionsnummern der Bauteile. Ersatzteil Ersatzteil Ersatzteil Filter Assy, Air Humidistat Pilot Light PCB Wrapper, Cabinet Front Plate Gland Seal Handle Trimplate Caster x 2 Caster W/Lock x 2 Front Grille Knob, Humidistat Alcove Pilot Light Luftentfeuchter TTK 120 S... - Seite 18 Spring Bracket Assy Pad, Condenser Top Compressor Tray, Drip Condenser Power Cord Receptor Shroud, Fan Bushing, Strain Relief Float Assy Fan Blade - Aluminium Strain Relief Sensor, temp Motor, Fan Terminal Block Bracket, Fan Motor Panel Partition Luftentfeuchter TTK 120 S...
-
Seite 19: Entsorgung
Elektro- und Elektronik-Altgeräte zur Verfügung. Die Adressen erhalten Sie von Ihrer Stadt- bzw. Kommunalverwaltung. Sie können sich auch auf unserer Webseite https://de.trotec.com/shop/ über weitere, von uns geschaffene Rückgabemöglichkeiten informieren. Durch die getrennte Sammlung von Elektro- und Elektronik- Altgeräten soll die Wiederverwendung, die stoffliche Verwertung bzw. - Seite 20 Trotec GmbH Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info@trotec.com www.trotec.com...
