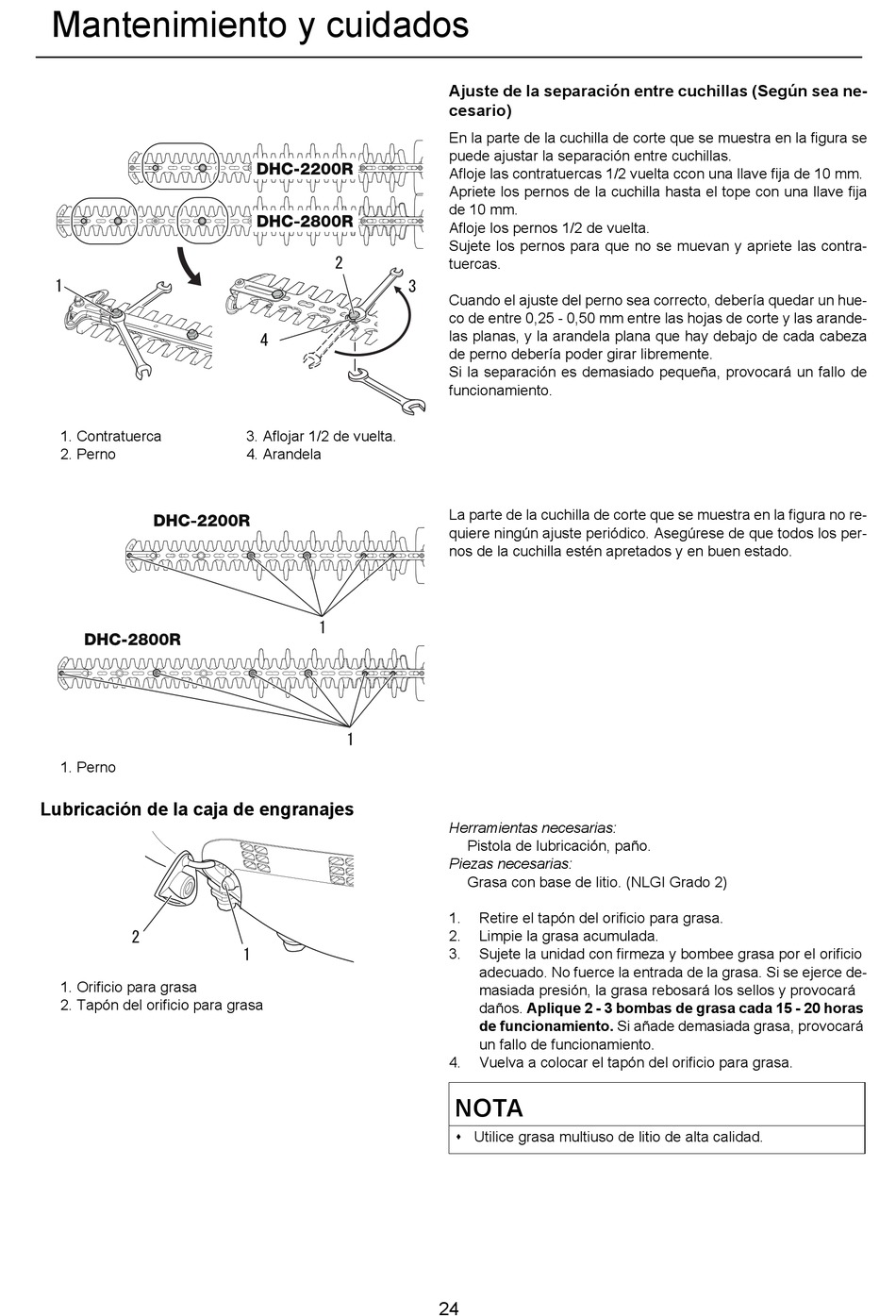

Mantenimiento y cuidados
1. Contratuerca
2. Perno
1. Perno
Lubricación de la caja de engranajes
1. Orificio para grasa
2. Tapón del orificio para grasa
3. Aflojar 1/2 de vuelta.
4. Arandela
Ajuste de la separación entre cuchillas (Según sea ne-
cesario)
En la parte de la cuchilla de corte que se muestra en la figura se
puede ajustar la separación entre cuchillas.
Afloje las contratuercas 1/2 vuelta ccon una llave fija de 10 mm.
Apriete los pernos de la cuchilla hasta el tope con una llave fija
de 10 mm.
Afloje los pernos 1/2 de vuelta.
Sujete los pernos para que no se muevan y apriete las contra-
tuercas.
Cuando el ajuste del perno sea correcto, debería quedar un hue-
co de entre 0,25 - 0,50 mm entre las hojas de corte y las arande-
las planas, y la arandela plana que hay debajo de cada cabeza
de perno debería poder girar libremente.
Si la separación es demasiado pequeña, provocará un fallo de
funcionamiento.
La parte de la cuchilla de corte que se muestra en la figura no re-
quiere ningún ajuste periódico. Asegúrese de que todos los per-
nos de la cuchilla estén apretados y en buen estado.
Herramientas necesarias:
Pistola de lubricación, paño.
Piezas necesarias:
Grasa con base de litio. (NLGI Grado 2)
1. Retire el tapón del orificio para grasa.
2. Limpie la grasa acumulada.
3. Sujete la unidad con firmeza y bombee grasa por el orificio
adecuado. No fuerce la entrada de la grasa. Si se ejerce de-
masiada presión, la grasa rebosará los sellos y provocará
daños. Aplique 2 - 3 bombas de grasa cada 15 - 20 horas
de funcionamiento. Si añade demasiada grasa, provocará
un fallo de funcionamiento.
4. Vuelva a colocar el tapón del orificio para grasa.
NOTA
 Utilice grasa multiuso de litio de alta calidad.
24
