MONTAGE

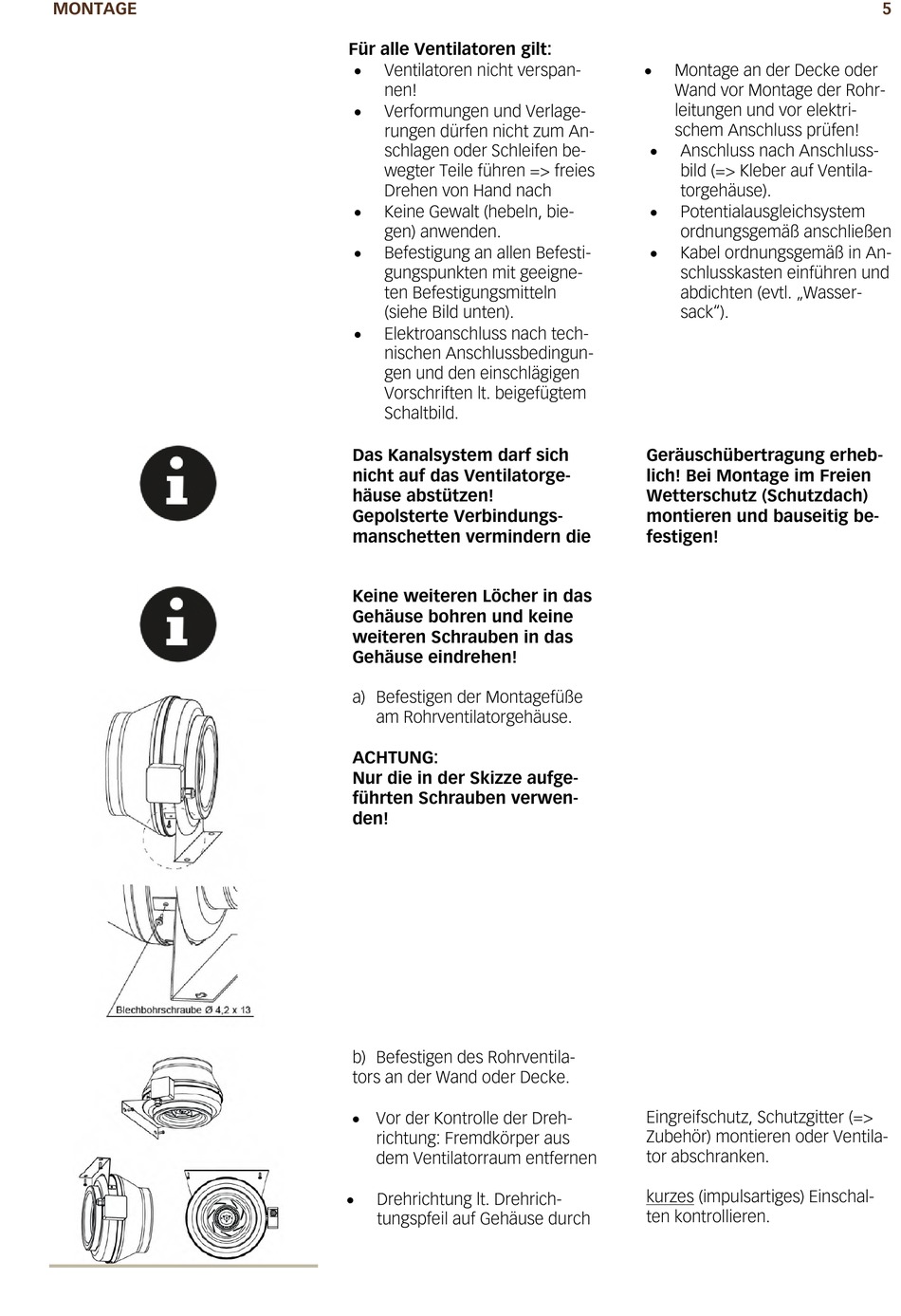

Für alle Ventilatoren gilt:
Ventilatoren nicht verspan-
nen!
Verformungen und Verlage-
rungen dürfen nicht zum An-
schlagen oder Schleifen be-
wegter Teile führen => freies
Drehen von Hand nach
Keine Gewalt (hebeln, bie-
gen) anwenden.
Befestigung an allen Befesti-
gungspunkten mit geeigne-
ten Befestigungsmitteln
(siehe Bild unten).
Elektroanschluss nach tech-
nischen Anschlussbedingun-
gen und den einschlägigen
Vorschriften lt. beigefügtem
Schaltbild.
Das Kanalsystem darf sich
nicht auf das Ventilatorge-
häuse abstützen!
Gepolsterte Verbindungs-
manschetten vermindern die
Keine weiteren Löcher in das
Gehäuse bohren und keine
weiteren Schrauben in das
Gehäuse eindrehen!
a) Befestigen der Montagefüße
am Rohrventilatorgehäuse.
ACHTUNG:
Nur die in der Skizze aufge-
führten Schrauben verwen-
den!
b) Befestigen des Rohrventila-
tors an der Wand oder Decke.
Vor der Kontrolle der Dreh-
richtung: Fremdkörper aus
dem Ventilatorraum entfernen
Drehrichtung lt. Drehrich-
tungspfeil auf Gehäuse durch
Montage an der Decke oder
Wand vor Montage der Rohr-
leitungen und vor elektri-
schem Anschluss prüfen!
Anschluss nach Anschluss-
bild (=> Kleber auf Ventila-
torgehäuse).
Potentialausgleichsystem
ordnungsgemäß anschließen
Kabel ordnungsgemäß in An-
schlusskasten einführen und
abdichten (evtl. „Wasser-
sack").
Geräuschübertragung erheb-
lich! Bei Montage im Freien
Wetterschutz (Schutzdach)
montieren und bauseitig be-
festigen!
Eingreifschutz, Schutzgitter (=>
Zubehör) montieren oder Ventila-
tor abschranken.
kurzes (impulsartiges) Einschal-
ten kontrollieren.
