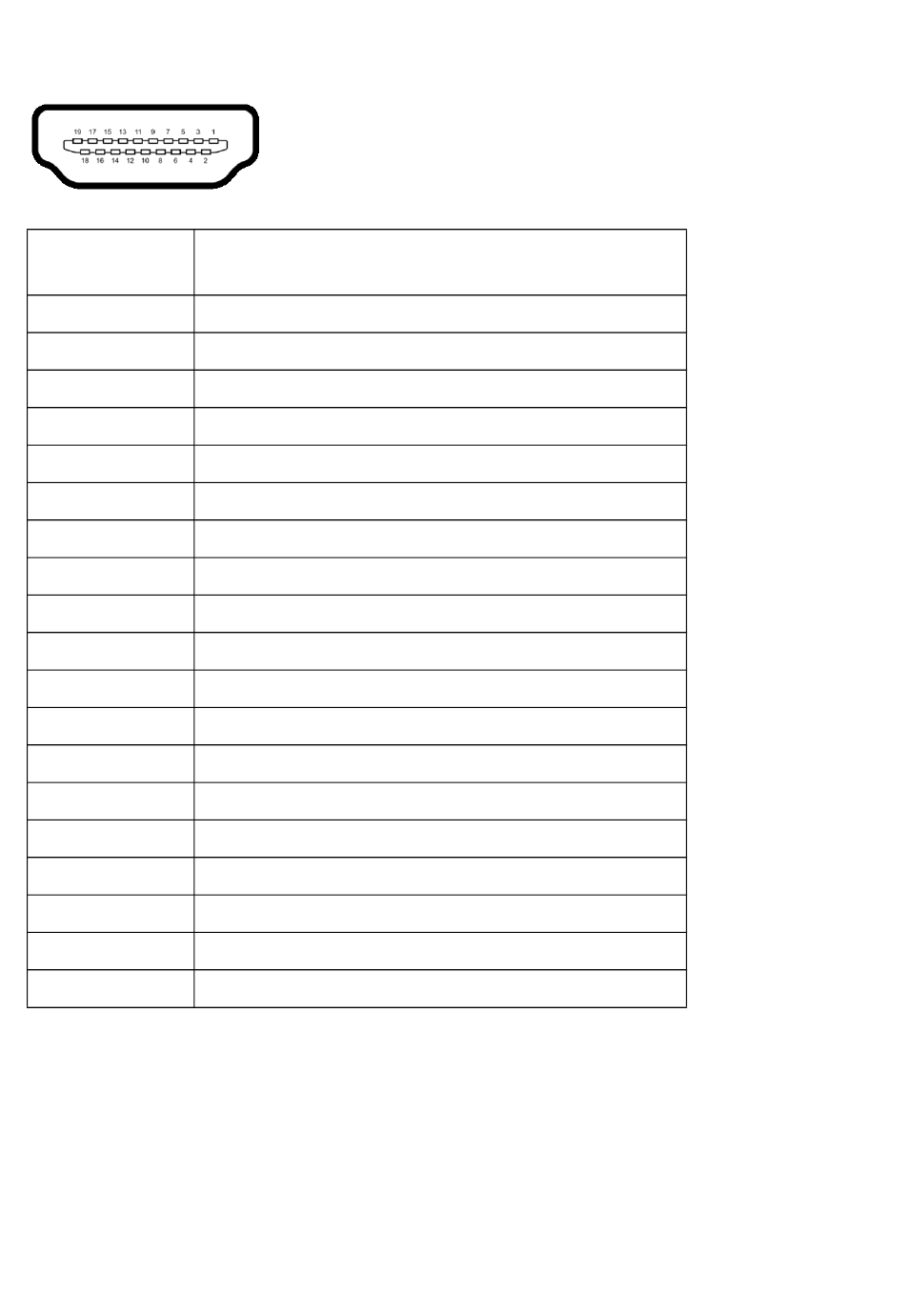

HDMI-Anschluss

Pin Nummer
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
24 | Über Ihren Monitor
Seite mit 19 Stiften des angeschlossenen
TMDS DATA 2+
TMDS DATA 2, Abschirmung
TMDS DATA 2-
TMDS DATA 1+
TMDS DATA 1, Abschirmung
TMDS DATA 1-
TMDS DATA 0+
TMDS DATA 0, Abschirmung
TMDS DATA 0-
TMDS CLOCK+
TMDS CLOCK, Abschirmung
TMDS CLOCK-
CEC
Reserviert (am Gerät nicht angeschlossen)
DDC CLOCK (SCL)
DDC DATA (SDA)
DDC/CEC-Masse
+5 V STROM
HOT-PLUG-ERKENNUNG
Signalkabels
