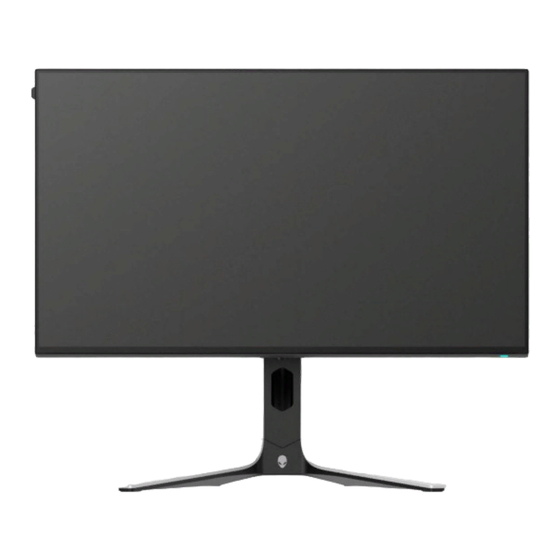

Alienware AW2723DF Monitor
Benutzerhandbuch
Monitormodell: AW2723DF
Behördliche Modellnummer: AW2723DFb

Werbung

Inhaltsverzeichnis

Fehlerbehebung

loading

Verwandte Anleitungen für Alienware AW2723DF

Inhaltszusammenfassung für Alienware AW2723DF

  • Seite 1 Alienware AW2723DF Monitor Benutzerhandbuch Monitormodell: AW2723DF Behördliche Modellnummer: AW2723DFb...
  • Seite 2 Hinweise, Vorsichtsmaßregeln und Warnungen HINWEIS: Ein HINWEIS weist auf wichtige Informationen hin, die Ihnen helfen, Ihren Computer besser zu nutzen. VORSICHT: Eine VORSICHT weist auf mögliche Schäden an der Hardware oder Datenverluste hin, wenn die Anweisungen nicht befolgt werden. ACHTUNG: Eine ACHTUNG beschreibt die Möglichkeit von Eigentumsschäden, Verletzungen oder Tod.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise ......6 Über Ihren Monitor ......8 Lieferumfang .
  • Seite 4 Monitor einrichten ......34 Ständer anbringen ........34 Anschluss des Computers.
  • Seite 5 Ein Thema erstellen........84 Beleuchtungseffekte einstellen ..... . .85 Einstellungen .

  • Seite 6: Sicherheitshinweise

    Sicherheitshinweise Beachten Sie die folgenden Sicherheitshinweise, um Ihren Monitor vor möglichen Schäden zu schützen und Ihre persönliche Sicherheit zu gewährleisten. Sofern nicht anders angegeben, wird bei jedem in diesem Dokument beschriebenen Verfahren davon ausgegangen, dass Sie die mit dem Monitor gelieferten Sicherheitshinweise gelesen haben. HINWEIS: Lesen Sie vor der Verwendung des Monitors die Sicherheitshinweise, die mit dem Monitor geliefert wurden und auf dem Produkt aufgedruckt sind.
  • Seite 7 • Lesen Sie diese Anweisungen bitte sorgfältig durch. Bewahren Sie dieses Dokument auf, damit Sie später darin nachschlagen können. Befolgen Sie alle am Produkt befindlichen Warnungen und Anweisungen. • Bestimmte Monitore können mit der separat erhältlichen VESA Halterung an der Wand befestigt werden. Stellen Sie sicher, dass Sie die richtigen VESA Spezifikationen verwenden, wie sie im Abschnitt über die Wandmontage im Benutzerhandbuch beschrieben sind.

  • Seite 8: Über Ihren Monitor

    Über Ihren Monitor Lieferumfang In der folgenden Tabelle finden Sie eine Liste der Komponenten, die mit Ihrem Monitor geliefert werden. Falls ein Artikel fehlt, wenden Sie sich an Dell. Weitere Informationen finden Sie unter Dell Kontaktangaben. HINWEIS: Einige Komponenten könnten optional sein und nicht mit dem Monitor geliefert werden.
  • Seite 9 USB 3.2 Gen 1 (5 Gbps) Upstream Kabel (aktiviert die USB-Ports am Monitor, 1,80 Meter) • Kurzanleitung • Werkskalibrierungsbericht • Sicherheit, Umweltschutz und Bestimmungen • Alienware Aufkleber HINWEIS: Ab Oktober 2022 ausgelieferte Monitore erhalten einen Alienware Aufkleber anstelle einer Alienware Willkommenskarte. Über Ihren Monitor...

  • Seite 10: Produktmerkmale

    • Steuerung per Bildschirmanzeige (OSD) für einfache Einstellung und Bildschirmoptimierung. • Unterstützt Bild neben Bild (PBP) und Bild in Bild (PIP) Konsolenmodus. • AW2723DF bietet eine Reihe von voreingestellten Modi für die eigenen Vorlieben des Benutzers, darunter: - Ersteller - Egoshooter (FPS)
  • Seite 11 - Rollenspiele (RPG) - Rennen (SPORTS) - Drei anpassbare Spielmodi Zudem werden wichtige erweiterte Gaming-Funktionen wie Timer, Bildrate und Display Ausrichtung zur Verfügung gestellt, um die Leistung des Spielers zu verbessern und den bestmöglichen Spielvorteil zu bieten. • Schlitz für Sicherheitsschloss. •...

  • Seite 12: Komponenten Und Bedienelemente

    Komponenten und Bedienelemente Vorderseite Etikett Beschreibung Verwenden Kabelführungsöffnung (an Zum sauberen Verlegen der Kabel. der Vorderseite des Ständers) Ein/Aus-Taste (mit LED- Zum Ein-/Ausschalten des Monitors. Anzeige) Ein leuchtendes blaues Licht zeigt an, dass der Monitor eingeschaltet ist und normal funktioniert. Ein blinkendes weißes Licht zeigt an, dass sich der Monitor im Standbymodus befindet.
  • Seite 13 Rückansicht mit Monitorständer Etikett Beschreibung Verwenden Etikett mit behördlichen Liste der behördlichen Zulassungen. Bestimmungen Kabelführungsklemmen (2) Zum sauberen Verlegen der Kabel. Stand Entriegelungstaste Löst den Ständer vom Monitor. Strichcode, Seriennummer Nehmen Sie auf dieses Etikett Bezug, und Service Tag Etikett wenn Sie Dell bezüglich technischer Unterstützung kontaktieren.

  • Seite 14: Ansicht Von Hinten Und Von Unten

    Ansicht von hinten und von unten Ansicht von hinten und von unten ohne Monitorständer Etikett Beschreibung Verwenden Netzkabelanschluss Schließen Sie das Netzkabel an (im Lieferumfang des Monitors enthalten). SuperSpeed USB Verbinden Sie das USB-Kabel (im 5 Gbps (USB 3.2 Lieferumfang des Monitors enthalten) mit Gen 1) Type-B diesem Anschluss und Ihrem Computer, um Upstream-Port...
  • Seite 15 Etikett Beschreibung Verwenden Joystick Zur Steuerung des OSD-Menüs. Weitere Informationen finden Sie unter Monitor bedienen. SuperSpeed USB Zum Aufladen Ihres USB-Gerätes. 5 Gbps (USB 3.2 HINWEIS: Um diesen Anschluss zu Gen 1) Type-A verwenden, müssen Sie das USB-Kabel Downstream-Port mit (im Lieferumfang des Monitors Aufladefunktion enthalten) mit dem USB Upstream-...

  • Seite 16: Technische Daten Des Monitors

    Etikett Beschreibung Verwenden DisplayPort Verbinden Sie Ihren Computer mit einem der folgenden Kabel, die im Lieferumfang des Monitors enthalten sind: • DisplayPort-DisplayPort Kabel • Mini-DisplayPort-DisplayPort Kabel Line- Zum Anschluss Ihrer Lautsprecher. Ausgangsanschluss HINWEIS: Dieser Anschluss unterstützt keine Kopfhörer. Technische Daten des Monitors Beschreibung Wert Bildschirmtyp...
  • Seite 17 Artefakte in das Bild einbringen. Da jede Systemeinrichtung und die Bedürfnisse jedes Spielers unterschiedlich sind, empfiehlt Alienware den Benutzern, mit den verschiedenen Modi zu experimentieren, um die für sie richtige Einstellung zu finden. Farbtiefe...

  • Seite 18: Angaben Zur Auflösung

    Beschreibung Wert Regulierbarkeit Höhenverstellbarer 0 mm bis 110 mm Ständer Neigung -5° bis 21° Schwenkbar -20° bis 20° Drehung -90° bis 90° Sicherheit Schlitz für Sicherheitsschloss (Sicherheitskabel separat erhältlich) Dell Display Manager Bequeme Anordnung und andere wichtige Kompatibilität Funktionen Angaben zur Auflösung Beschreibung Wert Horizontalfrequenzen...

  • Seite 19: Unterstützte Videomodi

    Unterstützte Videomodi Beschreibung Wert Videoanzeigefähigkeiten 1440p, 1080p, 720p, 576p, 480p (DisplayPort) Videoanzeigefähigkeiten 1440p, 1080p, 1080i, 720p, 576p, 480p (HDMI) DisplayPort Voreingestellte Anzeigemodi Anzeigemodus Horizon- Vertikalfre- Pixeltakt Sync- talfrequenz quenz (Hz) (MHz) Polarität (kHz) (horizontal/ vertikal) VESA, 640 x 480 31,47 59,94 25,18 VESA, 640 x 480...

  • Seite 20: Hdmi Voreingestellte Anzeigemodi

    2560 x 1440 384,72 259,95 1046,44 2560 x 1440 399,57 269,98 1086,82 2560 x 1440 414,33 279,96 1126,99 HDMI Voreingestellte Anzeigemodi Anzeigemodus Horizon- Vertikalfre- Pixeltakt Sync- talfrequenz quenz (Hz) (MHz) Polarität (kHz) (horizontal/ vertikal) VESA, 640 x 480 31,47 59,94 25,18 VESA, 640 x 480 37,50...

  • Seite 21: Elektrische Daten

    Elektrische Daten Beschreibung Wert Videoeingangssignale HDMI 2.0/DisplayPort 1.4, 600 mV für jede differentielle Linie, 100 Ω Eingangsimpedanz pro Differentialpaar Netzeingangsspannung / 100 VAC bis 240 VAC / 50 Hz oder 60 Hz + Frequenz / Strom 3 Hz / 1,5 A (typisch) Einschaltstrom •...

  • Seite 22: Physische Eigenschaften

    Physische Eigenschaften Beschreibung Wert Signalkabeltyp • Digital: HDMI, 19-polig • Digital: DisplayPort, 20-polig • Universal Serial Bus: USB, 9-polig HINWEIS: Dell Monitore sind so konzipiert, dass sie optimal mit den Videokabeln zusammenarbeiten, die mit Ihrem Monitor mitgeliefert werden. Da Dell keine Kontrolle über die verschiedenen Kabelanbieter auf dem Markt hat, die Art des Materials, des Steckers und des Prozesses, der zur Herstellung dieser Kabel verwendet wird, garantiert Dell keine Videoleistung für Kabel, die nicht mit Ihrem Dell Monitor...

  • Seite 23: Umgebungsbedingungen

    Beschreibung Wert Gewicht ohne montierten 5,71 kg (12,58 lb) Ständer (zur Wand- oder VESA-Befestigung - ohne Kabel) Gewicht des Ständers 3,20 kg (7,05 lb) Umgebungsbedingungen Beschreibung Wert Kompatible Standards • RoHS-konform • Mit Ausnahme der externen Kabel sind weniger bromierte Flammschutzmittel (BFR) und weniger Polyvinylchlorid (PVC) enthalten •...

  • Seite 24: Pinbelegung

    Pinbelegung DisplayPort-Anschluss Pin Nummer Seite mit 20 Stiften des angeschlossenen Signalkabels ML3 (n) ML3 (p) ML2 (n) ML2 (p) ML1 (n) ML1 (p) ML0 (n) ML0 (p) AUX (p) AUX (n) Hot-Plug-Erkennung Re-PWR +3,3 V DP_PWR 24 | Über Ihren Monitor...

  • Seite 25: Hdmi-Anschluss

    HDMI-Anschluss Seite mit 19 Stiften des angeschlossenen Nummer Signalkabels TMDS DATA 2+ TMDS DATA 2, Abschirmung TMDS DATA 2- TMDS DATA 1+ TMDS DATA 1, Abschirmung TMDS DATA 1- TMDS DATA 0+ TMDS DATA 0, Abschirmung TMDS DATA 0- TMDS CLOCK+ TMDS CLOCK, Abschirmung TMDS CLOCK- Reserviert (am Gerät nicht angeschlossen)

  • Seite 26: Universal Serial Bus (Usb) Schnittstelle

    Universal Serial Bus (USB) Schnittstelle Dieser Abschnitt informiert Sie über die USB-Ports am Monitor. HINWEIS: Dieser Monitor ist SuperSpeed USB 5 Gbps (USB 3.2 Gen 1) kompatibel. Übertragungsge- Datenrate Stromverbrauch* schwindigkeit Super-Speed 5 Gbps 4,5 W (max., je Anschluss) High-Speed 480 Mbps 4,5 W (max., je Anschluss) Volle Geschwindigkeit 12 Mbps...
  • Seite 27 USB 3.2 Gen 1 (5 Gbps) Downstream Anschluss 9-poliger Verbinder Nummer SSRX- SSRX+ SSTX- SSTX+ USB-Ports Port Position 1 x Upstream hinten 2 x Downstream hinten 2 x Downstream Unten Ladeanschluss - der Anschluss mit dem Symbol unterstützt bis zu 2 A Schnellladung, wenn das Gerät BC1.2-kompatibel ist.

  • Seite 28: Plug & Play-Unterstützung

    Plug & Play-Unterstützung Sie können den Monitor mit jedem Plug-and-Play kompatiblen Computer verbinden. Der Monitor stellt dem Computer automatisch eigene EDID (Extended Display Identification Data) Daten über DDC (Display Data Channel) Protokolle zur Verfügung, so dass sich der Computer selbst konfigurieren und die Monitoreinstellungen optimieren kann.
  • Seite 29 4. Blicken Sie während der Pause vom Monitor weg und mindestens 20 Sekunden lang auf einen mindestens 20 Fuß weit entfernten Gegenstand. 5. Dehnen Sie sich während der Pausen regelmäßig, um Anspannungen im Nacken, Arm, Rücken und den Schultern zu lösen. •...

  • Seite 30: Handhabung Und Bewegung Ihres Monitors

    Monitor auf oder unter Augenhöhe Monitor und Tastatur direkt vor dem Benutzer positioniert Handgelenke entspannt und flach Füße flach auf dem Boden Handhabung und Bewegung Ihres Monitors Um sicherzustellen, dass der Monitor beim Anheben oder Bewegen sicher gehandhabt wird, befolgen Sie diese Richtlinien: •...
  • Seite 31 • Achten Sie beim Anheben oder Verschieben des Monitors darauf, dass der Bildschirm von Ihnen weg zeigt und nicht auf den Anzeigebereich drückt, um Kratzer oder Beschädigungen zu vermeiden. • Vermeiden Sie beim Transport des Monitors plötzliche Stöße oder Vibrationen. Über Ihren Monitor | 31...

  • Seite 32: Hinweise Zur Wartung

    • Wenn Sie den Monitor anheben oder bewegen, drehen Sie ihn nicht auf den Kopf, während Sie den Sockel oder den Ständer festhalten. Dies könnte zu einer versehentlichen Beschädigung des Monitors oder zu Verletzungen führen. Hinweise zur Wartung Monitor reinigen ACHTUNG: Die Verwendung ungeeigneter Methoden zur Reinigung des Monitors kann zu Schäden am Bildschirm oder am Gehäuse Ihres Dell Monitors führen.
  • Seite 33 ACHTUNG: Sprühen Sie die Reinigungslösung oder Wasser nicht direkt auf die Oberfläche des Monitors. Andernfalls könnten sich Flüssigkeiten an der Unterseite des Bildschirms ansammeln und die Elektronik korrodieren, was zu dauerhaften Schäden führen kann. Tragen Sie stattdessen die Reinigungslösung oder Wasser auf ein weiches Tuch auf und reinigen Sie dann den Monitor.

  • Seite 34: Monitor Einrichten

    Monitor einrichten Ständer anbringen HINWEIS: Der Ständer wird im Werk bei der Auslieferung nicht montiert. HINWEIS: Die folgenden Anweisungen beziehen sich nur auf den Ständer, der mit Ihrem Monitor geliefert wurde. Wenn Sie einen Ständer anbringen, den Sie von einer anderen Quelle gekauft haben, folgen Sie den Anweisungen, die mit dem Ständer geliefert wurden.
  • Seite 35 5. Öffnen Sie die Schutzabdeckung am Monitor, um auf den VESA Steckplatz an der Rückseite des Monitors zuzugreifen. 6. Fügen Sie die Laschen am Ständer vorsichtig in die Schlitze an der hinteren Abdeckung des Monitors ein und senken Sie den Ständer ab, um ihn einrasten zu lassen.
  • Seite 36 8. Heben Sie die Schutzabdeckung vom Monitor. 9. Schließen Sie das Netzkabel an den Monitor an. 10. Verlegen Sie das Netzkabel durch den Kabelführungsschlitz am Ständer und durch die Kabelführungsklemmen hinter dem Monitor. 11. Schließen Sie die erforderlichen Kabel, z.B. HDMI Kabel, DisplayPort Kabel, USB 3.2 Gen 1 (5 Gbps) Upstream- und Downstream-Kabel usw.
  • Seite 37 12. Führen Sie die erforderlichen Kabel durch die Kabelführungsöffnung am Ständer. HINWEIS: Verlegen Sie jedes Kabel ordentlich, so dass die Kabel vor dem Anbringen der E/A-Abdeckung sauber angeordnet sind. VORSICHT: Stecken Sie das Netzkabel nicht in die Steckdose und schalten Sie den Monitor nicht ein, bis Sie dazu aufgefordert werden. HINWEIS: Wenn Sie Ihren Monitor mit dem Kensington-Schloss an einem Tisch befestigen möchten, schließen Sie das Kabel des Kensington- Schlosses in diesem Schritt an den Steckplatz für das...

  • Seite 38: Anschluss Des Computers

    13. Schieben Sie die Laschen auf der E/A-Abdeckung in die Steckplätze an der hinteren Abdeckung des Monitors, bis sie einrasten. HINWEIS: Vergewissern Sie sich, dass alle Kabel durch die E/A Abdeckung und den Kabelführungsöffnung am Ständer geführt werden. Anschluss des Computers ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise.

  • Seite 39: Entfernen Des Monitorständers

    4. Schließen Sie die Netzkabel des Computers und Monitors an eine Steckdose in der Nähe an. 5. Schalten Sie Monitor und Computer ein. Falls Ihr Monitor ein Bild anzeigt, ist die Installation abgeschlossen. Falls kein Bild angezeigt wird, lesen Sie bitte unter Allgemeine Probleme.
  • Seite 40 6. Drücken und halten Sie den Entriegelungsknopf des Ständers an der Rückseite des Monitors. 7. Heben Sie den Ständer hoch und vom Monitor weg. 40 | Monitor einrichten...

  • Seite 41: Vesa Wandmontageset (Optional)

    VESA Wandmontageset (optional) (Schraubenabmessung: M4 x 10 mm) Lesen Sie die mit der VESA-kompatiblen Montageausrüstung für die Wand gelieferte Anleitung. 1. Legen Sie den Monitor auf ein weiches Tuch oder Kissen auf einer stabilen und ebenen Unterlage. 2. Entfernen Sie den Monitorständer. (Siehe Entfernen des Monitorständers.) 3.

  • Seite 42: Monitor Bedienen

    Monitor bedienen Schalten Sie den Monitor ein Drücken Sie auf die Ein/Aus-Taste, um den Monitor einzuschalten. Verwendung des Joysticks Verwenden Sie den Joystick an der Unterseite des Monitors, um On-Screen Display (OSD) Einstellungen vorzunehmen. 1. Drücken Sie den Joystick oder bewegen Sie ihn nach hinten/links/rechts, um den Menüstarter zu starten.

  • Seite 43: Anwendung Der Anzeige Auf Dem Bildschirm (Osd-Menü)

    Joystick Beschreibung • Wenn das OSD-Menü eingeschaltet ist, drücken Sie den Joystick, um die Auswahl zu bestätigen oder die Einstellungen zu speichern. • Wenn das OSD-Menü ausgeschaltet ist, drücken Sie den Joystick, um den Menüstarter zu starten. Siehe Zugriff auf den Menüstarter.
  • Seite 44 Die folgende Tabelle beschreibt die Menüstarter Funktionen: Etikett Symbol Beschreibung Zum Start des OSD-Hauptmenüs siehe Zugriff auf das Menüsystem. Menü Wenn Sie den Joystick nach links oder rechts bewegen, um zwischen den Verknüpfungsfunktionen umzuschalten, wird das ausgewählte Element hervorgehoben und in die mittlere Position verschoben.

  • Seite 45: Zugriff Auf Das Menüsystem

    Wenn der Menüstarter aktiv ist, erscheint die OSD Statusleiste oben in der Mitte des Bildschirms und zeigt die aktuellen Einstellungen einiger OSD Funktionen Zugriff auf das Menüsystem Drücken Sie den Joystick, nachdem Sie die Einstellungen geändert haben, um die Änderungen zu speichern, bevor Sie zu einem anderen Menü wechseln oder das OSD-Menü...
  • Seite 46 Symbol Menü und Beschreibung Untermenü Voreingestellte Hier können Sie einen voreingestellten Farbmodus Modi auswählen oder eigene Farbmodi erstellen. • Standard: Zum Laden der Standard- Farbeinstellungen des Monitors. Dies ist der voreingestellte Standardmodus. • FPS: Lädt Farbeinstellungen, die ideal für Egoshooter (FPS) sind. •...
  • Seite 47 Symbol Menü und Beschreibung Untermenü Voreingestellte • Warm: Stellt Farben bei niedrigeren Modi Farbtemperaturen dar. Der Bildschirm erscheint wegen eines roten/gelben Farbtons wärmer. • Kühl: Stellt Farben bei höheren Farbtemperaturen dar. Der Bildschirm erscheint wegen eines blauen Farbtons kühler. • Benutzerfarbe: Zum manuellen Einstellen der Farbeinstellungen.
  • Seite 48 Symbol Menü und Beschreibung Untermenü Spiel • Timer: Zur Deaktivierung oder Aktivierung des verbessern Timers oben links auf dem Display. Der Timer zeigt Modus die absolvierte Zeit seit dem Beginn des Spiels. Wählen Sie eine Option aus der Liste der Zeitintervalle, um sich über die verbleibende Zeit im Klaren zu sein.
  • Seite 49 Symbol Menü und Beschreibung Untermenü Dunkel Diese Option verbessert die Sichtbarkeit in dunklen Stabilisierung Spielszenarien. Je höher der Wert (zwischen 0 bis 3), desto besser die Sichtbarkeit im dunklen Bereich des angezeigten Bildes. HINWEIS: Die Funktion ist deaktiviert, wenn Smart HDR oder PIP/PBP aktiviert ist. Konsolenmodus Stellt Konsolenmodus auf An/Aus, Farbe, oder Gamma ein.
  • Seite 50 Symbol Menü und Beschreibung Untermenü AlienVision AlienVision bietet einige Anzeigemodi für Spielszenarien. Sie können durch die Optionen gehen, um die Vorschau zu sehen. Die Standardeinstellung ist Aus. • Nacht: Zeigt Objekte in dunklen Spielszenen deutlich an. • Klar: Bereinigt visuelle Artefakte, um die Klarheit in Tagesszenen zu verbessern.
  • Seite 51 Symbol Menü und Beschreibung Untermenü Farbton Diese Funktion kann die Farbe des Videobildes in Richtung Grün bzw. Violett ändern. Mit dieser Funktion können Sie den Hautfarbton einstellen. Verwenden Sie den Joystick zur Einstellung des Farbtonpegels zwischen 0 und 100. Höhere Werte erhöhen den Grünton des Videobildes, während niedrigere Werte den Violettton des Videobildes erhöhen.

  • Seite 52: Helligkeit

    Symbol Menü und Beschreibung Untermenü Helligkeit/ Verwenden Sie dieses Menü, um die Helligkeit/ Kontrast Kontrast Einstellung zu aktivieren. Helligkeit Helligkeit passt die Leuchtstärke der Hintergrundbeleuchtung an. Bewegen Sie den Joystick, um die Helligkeit einzustellen (min. 0/max. 100). HINWEIS: Die manuelle Einstellung der Helligkeit ist deaktiviert, wenn Smart HDR aktiviert ist und HDR Inhalte angezeigt werden.
  • Seite 53 Symbol Menü und Beschreibung Untermenü Eingabe- Verwenden Sie dieses Menü, um zwischen Quelle verschiedenen Videosignalen auszuwählen, die eventuell an Ihrem Monitor angeschlossen sind. Wählen Sie den DP Eingang, wenn Sie den DisplayPort (DP) Anschluss nutzen. Drücken Sie den Joystick, um die Auswahl zu bestätigen. HDMI 1 Den HDMI 1 oder HDMI 2 Eingang wählen Sie, wenn Sie einen HDMI-Anschluss nutzen.
  • Seite 54 Symbol Menü und Beschreibung Untermenü AlienFX Passt die LED Lichteinstellungen für das Alienware Beleuchtung Logo, die Nummernanzeige und die Ein/Aus-Taste Wählen Sie eine oder sämtliche dieser 3 Zonen aus den Untermenüs, bevor Sie Anpassungen vornehmen. Die folgenden Abbildungen zeigen die Beleuchtungszonen.
  • Seite 55 Symbol Menü und Beschreibung Untermenü Alle Zonen Um eine LED Beleuchtungsfarbe für die ausgewählte Zone festzulegen, wählen Sie An, bewegen Sie den Zone 1: Logo Joystick zur Markierung von Benutzerfarbe und Zone 2: drücken Sie den Joystick, um das Untermenü Nummer aufzurufen.
  • Seite 56 Symbol Menü und Beschreibung Untermenü Die folgende Tabelle zeigt die Farbnummer und RGB Codes für die 20 LED Farben ein. Um das Licht für Alle Zonen/Zone 1/Zone 2 auszuschalten, wählen Sie Aus. Für Zone 3 können Sie festlegen, dass das Licht ausgeschaltet wird, wenn der Monitor eingeschaltet ist oder sich im Standbymodus befindet.
  • Seite 57 Symbol Menü und Beschreibung Untermenü Benutzer Es ist ein schreibgeschütztes Menü. Wenn Sie Benutzerfarbe oder Spektrum verwenden, um LED Beleuchtungseinstellungen vorzunehmen, zeigt dieser Menüstatus Aus an; wenn Sie die LED Beleuchtungseinstellungen über die AlienFX Anwendung vornehmen, wechselt der Status auf An. Spektrum Die Standardeinstellung ist Aus.
  • Seite 58 Symbol Menü und Beschreibung Untermenü Display Mit dem Display Menü wird das Bild eingestellt. Längen-/ Stellt das Seitenverhältnis auf 16:9, Automatische Seitenverhält- Skalierung oder 4:3. HINWEIS: Die Funktion ist deaktiviert, wenn PIP/PBP aktiviert ist. Eingangsfarb- Hier können Sie einen der folgenden format Videoeingabemodi wählen: •...
  • Seite 59 Symbol Menü und Beschreibung Untermenü Schärfe Mit dieser Funktion können Sie die Bilddarstellung schärfer oder weicher einstellen. Bewegen Sie den Joystick zur Einstellung der Bildschärfe zwischen 0 und 100. Smart HDR Die Smart HDR (High Dynamic Range) Funktion verbessert die Bildschirmausgabe, indem sie den Kontrast und die Farb- und Helligkeitsbereiche optimal anpasst.
  • Seite 60 Symbol Menü und Beschreibung Untermenü Smart HDR Diese Funktion kann durch Auswählen von Aus deaktiviert werden. HINWEIS: Wenn der Monitor HDR Inhalte verarbeitet, werden Voreingestellte Modi und Helligkeit deaktiviert. HINWEIS: Die Funktion ist deaktiviert, wenn PIP/PBP aktiviert ist. Erlaubt Ihnen, DSC (Display Stream Compression) ein oder aus zu schalten.
  • Seite 61 Symbol Menü und Beschreibung Untermenü PIP/PBP- Ermöglicht es Ihnen, einen PBP oder PIP Modus aus Modus der Voreinstellungsliste zu wählen, die verschiedene Größen und Positionen des Subfensters bietet. Die Optionen werden in grafischem Format angezeigt, was ein schnelles Verständnis der verschiedenen Layout-Einstellungen ermöglicht.
  • Seite 62 Symbol Menü und Beschreibung Untermenü Video tauschen Auswahl des Videowechsels zwischen Hauptfenster und Subfenster im PIP/PBP Modus. Drücken Sie den Joystick, um die Auswahl zu bestätigen. HINWEIS: Diese Option ist nur verfügbar, wenn der PIP/PBP Modus aktiviert ist. Audio Ermöglicht Ihnen die Einstellung der Audioquelle aus dem Hauptfenster oder dem Subfenster.
  • Seite 63 Symbol Menü und Beschreibung Untermenü Menü Verwenden Sie dieses Menü, um die Einstellungen des OSD, wie z.B. Sprache des OSD, die Zeitdauer der Anzeige des Menüs auf dem Bildschirm usw., vorzunehmen. Sprache Stellt die OSD-Anzeige auf eine der acht Sprachen ein: Englisch, Spanisch, Französisch, Deutsch, Portugiesisch (Brasilien), Russisch, Chinesisch (vereinfacht) oder Japanisch.
  • Seite 64 Symbol Menü und Beschreibung Untermenü Individualisie- Direkttaste 1 Ermöglicht Ihnen die Auswahl einer Funktion aus der Liste und die Zuweisung zu einer Direkttaste. Die Direkttaste 2 Liste enthält Voreingestellte Modi, Spiel Direkttaste 3 verbessern Modus, Dunkel Stabilisierung, Direkttaste 4 AlienVision, Helligkeit/Kontrast, Eingabe-Quelle, Längen-/Seitenverhältnis, Smart HDR, PIP/PBP- Direkttaste 5 Modus, Video tauschen und Lautstärke.
  • Seite 65 Symbol Menü und Beschreibung Untermenü AlienVision ▲ Sie können die Joystick-Bewegungen für Taste AlienVision voreingestellte Modi definieren; wenn Sie also den Joystick in eine bestimmte Richtung AlienVision ▼ bewegen, wird ein bestimmter AlienVision Modus Taste aktiviert. Wenn Sie die Voreinstellung wechseln AlienVision ◀...
  • Seite 66 Symbol Menü und Beschreibung Untermenü Weiteres Info Anzeigen Zeigt die aktuellen Einstellungen des Monitors an. DDC/CI DDC/CI (Display Data Channel/Command Interface) ermöglicht die Einstellbarkeit der Parametern Ihres Monitors (Helligkeit, Farbausgleich usw.) über die Software in Ihrem Computer. Diese Funktion kann durch Auswählen von Aus deaktiviert werden.
  • Seite 67 Symbol Menü und Beschreibung Untermenü LCD- Zum Reduzieren von geringen Bildverzerrungen. Konditionie- Die Zeitdauer, die das Programm zum Durchführen rung benötigt, hängt vom Grad der Bildaufbewahrung ab. Diese Funktion kann durch Auswählen von An aktiviert werden. Firmware Zeigt die Firmwareversion des Monitors an. Servicemarkie- Zeigt die Servicemarkierung des Monitors an.
  • Seite 68 Symbol Menü und Beschreibung Untermenü Selbstdiagnose Wählen Sie diese Option, um den folgenden Selbstdiagnoseprozess zu starten: 1. Wenn er gestartet wird, erscheint ein grauer Bildschirm. 2. Untersuchen Sie das Bild aufmerksam auf Unregelmäßigkeiten. 3. Bewegen Sie den Joystick. Der Bildschirm wird nun in rot angezeigt.

  • Seite 69: Konsolenmodus

    Konsolenmodus Der Konsolenmodus wurde speziell für eine exzellente Bildqualität mit einer schnellen Reaktionszeit und einer hohen Bildwiederholrate von 120 Hz entwickelt, um das beste Konsolenspielerlebnis zu bieten. Er kann auf diesem QHD Monitor eine Auflösung von bis zu 4K unterstützen. Unterstütztes Timing Anzeigemodus Horizon-...

  • Seite 70: Osd-Warnmeldung

    OSD-Warnmeldung Wenn der Monitor eine bestimmte Auflösung nicht unterstützt, wird die folgende Meldung angezeigt: Das bedeutet, dass sich der Monitor nicht richtig auf das Signal einstellen kann, das er vom Computer empfängt. In den Technische Daten des Monitors finden Sie die von Ihrem Monitor unterstützten Horizontal- und Vertikalfrequenzen. Der empfohlene Modus ist 2560 x 1440.
  • Seite 71 Wenn Sie die Standardeinstellung der Energiesparfunktionen zum ersten Mal ändern, wie z.B. Gleichmäßigk.komp., Smart HDR oder USB, erscheint folgende Meldung: HINWEIS: Wenn Sie für eine der oben genannten Funktionen Ja wählen, wird die Meldung beim nächsten Mal nicht mehr angezeigt, wenn Sie die Einstellungen dieser Funktionen ändern.

  • Seite 72: Sperren Der Kontrolltasten

    Wenn der DisplayPort oder HDMI Eingang ausgewählt und das entsprechende Kabel nicht angeschlossen ist, erscheint die folgende Meldung: HINWEIS: Die Meldung könnte je nach ausgewähltem Eingangssignal leicht unterschiedlich sein. Durch Aktivieren des Computers und "Aufwecken" des Monitors erhalten Sie wieder Zugriff auf das OSD. Wenn Zurücksetzen ausgewählt ist, wird die folgende Meldung angezeigt: Unter Problemlösung...

  • Seite 73: Maximale Auflösung Einstellen

    2. Klicken Sie mit der rechten Maustaste auf den Desktop und klicken Sie auf Bildschirmauflösung. 3. Wenn Sie mehr als einen Monitor angeschlossen haben, wählen Sie unbedingt AW2723DF. 4. Klicken Sie die Bildschirmauflösung Dropdownliste und wählen Sie 2560 x 1440.

  • Seite 74: Voraussetzungen Für Die Anzeige Oder Wiedergabe Von

    • Besuchen Sie die Webseite Ihres Grafikkartenherstellers und laden Sie den aktuellsten Grafikkartentreiber herunter. Voraussetzungen für die Anzeige oder Wiedergabe von HDR- Inhalten (1) Über Ultra BluRay DVD oder Spielekonsolen Stellen Sie sicher, dass der DVD-Player oder die Spielekonsole HDR-fähig ist, z.B.

  • Seite 75: Kippen, Schwenken Und Höhenverstellung

    HINWEIS: HDR-Wiedergabe über OS (z.B. Wiedergabe von HDR in einem Fenster auf dem Desktop) erfordert Windows 10 Redstone 2 oder höher mit einem entsprechenden Anwendungsprogramm, z.B. PowerDVD 17. Die Wiedergabe von geschützten Inhalten erfordert eine entsprechende DRM-Software und/oder Hardware, z.B. Microsoft Playready.

  • Seite 76: Höhenverstellung

    Höhenverstellung HINWEIS: Der Ständer kann um bis zu 110 mm nach oben ausgezogen werden. Die nachstehende Abbildung zeigt, wie Sie den Ständer vertikal ausziehen können. Die Anzeige drehen Bevor Sie die Anzeige drehen, stellen Sie sicher, dass sie vollständig vertikal ausgefahren und vollständig nach oben geneigt ist, damit sie nicht an den unteren Rand des Monitors stößt.

  • Seite 77: Im Uhrzeigersinn Drehen

    Im Uhrzeigersinn drehen Entgegen dem Uhrzeigersinn drehen HINWEIS: Um die Anzeige-Rotierung-Funktion (Querformat/ Hochformat) mit Ihrem Dell-Computer nutzen zu können, benötigen Sie einen aktualisierten Grafikkartentreiber, der nicht mit dem Monitor geliefert wird. Zum Herunterladen des Grafikkartentreibers besuchen www.dell.com/support und schauen im Download Bereich unter Videotreiber nach den neuesten Treiberaktualisierungen.

  • Seite 78: Anzeigerotation-Einstellungen Ihres Systems Anpassen

    Anzeigerotation-Einstellungen Ihres Systems anpassen Nachdem Sie Ihren Monitor gedreht haben, müssen Sie die Anzeigerotation- Einstellungen Ihres Systems mit den folgenden Schritten anpassen. HINWEIS: Wenn Sie den Monitor nicht mit einem Dell-Computer verwenden, müssen Sie die Grafiktreiber-Webseite oder die Webseite Ihres Computerherstellers besuchen, um Informationen über das Ändern der Anzeigerotation-Einstellungen Betriebssystems zu erhalten.

  • Seite 79: Nutzung Der Alienfx Anwendung

    Nutzung der AlienFX Anwendung Sie können die LED Lichteffekte über mehrere verschiedene Zonen auf Ihrem Alienware Monitor konfigurieren und die Vision Mode Designs für verschiedene Spielszenen über AlienFX im Alienware Command Center (AWCC) anpassen. HINWEIS: Wenn Sie einen Alienware Gaming Desktop oder Laptop besitzen, können Sie direkt auf das AWCC zugreifen, um die Lichter und...

  • Seite 80: Installation Von Awcc Von Der Dell Support Webseite

    Installation von AWCC von der Dell Support Webseite 1. Geben Sie AW2723DF in das Suchfeld unter www.dell.com/support/ drivers ein und laden Sie die neueste Version der Alienware Command Center Anwendung herunter. 2. Navigieren Sie zu dem Ordner, in dem Sie die Setup Dateien gespeichert haben.
  • Seite 81 Die folgende Tabelle beschreibt die Funktionen und Merkmale auf dem Startbildschirm: Numme- Funktion Beschreibung rierung CREATE NEW Klicken Sie auf und geben Sie einen Namen THEME... in das Textfeld ein, um ein Thema hinzuzufügen. (NEUES THEMA ERSTELLEN...) Steuerungen • EDIT (BEARBEITEN): Bietet Optionen, mit bearbeiten denen Sie die Beleuchtungseinstellungen für Ihr Thema anpassen können.
  • Seite 82 Wenn Sie beginnen, ein Design anzupassen, sollten Sie den folgenden Bildschirm sehen: Bildschirm mit der Frontansicht des Monitors Bildschirm mit der Rückansicht des Monitors 82 | Nutzung der AlienFX Anwendung...
  • Seite 83 Einzelheiten. HINWEIS: Das LIGHTING (BELEUCHTUNG) Bedienfeld wird nur angezeigt, wenn das mitgelieferte USB 3.2 Gen 1 (5 Gbps) Upstream-Kabel sowohl am Alienware Monitor als auch am Computer angeschlossen ist. SAVE THEME Klicken Sie hier, um alle Anpassungen und (THEMA Änderungen für das Thema zu speichern.

  • Seite 84: Ein Thema Erstellen

    AlienVision Effekt in diesem Fenster sehen, indem Sie den Schalter PREVIEW (VORSCHAU) auf ON (AN) stellen. Miniaturansichten Zeigt die Miniaturansichten der an Ihren Computer angeschlossenen Alienware Monitore an, wenn das LIGHTING (BELEUCHTUNG) Bedienfeld angezeigt wird. Das im Live-Vorschau Bereich angezeigte Bild wird aus dieser Miniaturansichtsliste ausgewählt.

  • Seite 85: Beleuchtungseffekte Einstellen

    HINWEIS: Das LIGHTING (BELEUCHTUNG) Bedienfeld wird nur angezeigt, wenn das mitgelieferte USB 3.2 Gen 1 (5 Gbps) Upstream- Kabel sowohl an Ihrem Alienware Monitor als auch am Computer angeschlossen ist. HINWEIS: Die angezeigten Optionen können je nach der/den von Ihnen angegebenen Beleuchtungszone(n) variieren.
  • Seite 86 Die folgende Tabelle gibt einen Überblick über verschiedenen Optionen: Morph (Überblenden) Beschreibung Der Effekt verändert die Lichtfarbe durch einen nahtlosen Übergang in eine andere Lichtfarbe. 1. Wählen Sie eine bevorzugte Farbe aus der Farbpalette oder der Liste der PRESET COLORS (VOREINGESTELLTEN FARBEN).
  • Seite 87 Pulse (Pulsierend) Beschreibung Der Effekt bewirkt, dass das Licht mit einer kurzen Pause blinkt. 1. Wählen Sie eine bevorzugte Farbe aus der Farbpalette oder der Liste der PRESET COLORS (VOREINGESTELLTEN FARBEN). Die ausgewählte Farbe und ihre RGB-Farbcodes werden im rechten Feld angezeigt.
  • Seite 88 Color (Farbe) Beschreibung Die Lichter leuchten in einer einzigen statischen Farbe. 1. Wählen Sie eine bevorzugte Farbe aus der Farbpalette oder der Liste der PRESET COLORS (VOREINGESTELLTEN FARBEN). Die ausgewählte Farbe und ihre RGB-Farbcodes werden im rechten Feld angezeigt. HINWEIS: Um die Farbe zu ändern, verwenden Sie die Pfeiltasten nach oben und unten neben den Feldern R/G/B, um die Farbcodes zu bearbeiten.
  • Seite 89 Breathing (Blinkend) Beschreibung Der Effekt lässt das Licht von hell auf dunkel wechseln. 1. Wählen Sie eine bevorzugte Farbe aus der Farbpalette oder der Liste der PRESET COLORS (VOREINGESTELLTEN FARBEN). Die ausgewählte Farbe und ihre RGB-Farbcodes werden im rechten Feld angezeigt. HINWEIS: Um die Farbe zu ändern, verwenden Sie die Pfeiltasten nach oben und unten neben den Feldern R/G/B, um...

  • Seite 90: Einstellungen

    Einstellungen Klicken Sie im SETTINGS (EINSTELLUNGEN) Bedienfeld auf die Dropdown- Liste ALIENVISION, um einen Bildverarbeitungsmodus auszuwählen: • Night (Nacht): Verbessert Kontrast und Klarheit bei dunklen Spielszenen. • Clear (Klar): Verbessert die Details und die Klarheit in Spielszenen bei Tag. • Chroma: Wendet dynamisch eine Heatmap auf jede Spielumgebung an, um die Spielobjekte vom Hintergrund zu unterscheiden.
  • Seite 91 HINWEIS: Die verfügbaren Funktionen der einzelnen Modi sind leicht unterschiedlich. Merkmal Beschreibung Size (Größe) Ziehen Sie den Schieberegler, um das AlienVision Fenster zu vergrößern oder es auf die Standardgröße zurückzusetzen. HINWEIS: Diese Funktion ist nicht für den Crosshair (Fadenkreuz) Modus verfügbar. Sharpness Ziehen Sie den Schieberegler, um den Schärfegrad der (Schärfe)

  • Seite 92: Wechselliste

    Wechselliste Im Abschnitt TOGGLE LIST (WECHSELLISTE) können Sie mindestens einen oder mehrere Anzeigemodi auswählen, um die AlienVision Wechselliste einzurichten. Sie können während des Spiels durch die Liste schalten. Zum schnellen Durchlaufen der verschiedenen in der Umschaltliste ausgewählten Bildverarbeitungsmodi können Sie ein Tastenkürzel festlegen. Problemlösung In der folgenden Tabelle finden Sie Informationen zu den möglichen Problemen und deren Lösung:...

  • Seite 93: Problemlösung

    Problemlösung ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise. Selbsttest Ihr Monitor verfügt über eine Selbsttestfunktion, mit der Sie überprüfen können, ob der Monitor ordnungsgemäß funktioniert. Wenn Monitor und Computer ordnungsgemäß miteinander verbunden sind, der Monitorbildschirm jedoch leer bleibt, führen Sie bitte wie folgt den Monitor-Selbsttest aus: 1.

  • Seite 94: Allgemeine Probleme

    Allgemeine Probleme In der folgenden Tabelle finden Sie grundlegende Informationen zu allgemeinen Monitorproblemen und zu möglichen Lösungen: Allgemeine Beschreibung Mögliche Lösungen Symptome Kein Bild/ Kein Bild • Achten Sie darauf, dass das Betriebsanzeige- Videosignalkabel richtig und fest an LED leuchtet Monitor und Computer angeschlossen ist.
  • Seite 95 Allgemeine Beschreibung Mögliche Lösungen Symptome Zittriges/ Unruhiges Bild • Setzen Sie den Monitor auf die verwackeltes oder leichte Werkseinstellungen zurück. Videobild Bewegungen • überprüfen Sie die Umgebungsbedingungen. • Bringen Sie den Monitor in einen anderen Raum und testen Sie ihn dort. Fehlende LCD- •...
  • Seite 96 Allgemeine Beschreibung Mögliche Lösungen Symptome Horizontale/ Bild weist eine • Setzen Sie den Monitor auf die vertikale Linien oder mehrere Werkseinstellungen zurück. Linien auf • Führen Sie den Monitor-Selbsttest aus und prüfen Sie, ob die Linien auch im Selbsttestmodus vorhanden sind. •...
  • Seite 97 Allgemeine Beschreibung Mögliche Lösungen Symptome Fehlende Farben Im Bild fehlen • Führen Sie den Monitorselbsttest aus. Farben • Achten Sie darauf, dass das Videosignalkabel richtig und fest an Monitor und Computer angeschlossen ist. • Überprüfen Sie die Stecker am Videokabel auf verbogene oder abgebrochene Kontaktstifte.

  • Seite 98: Produktspezifische Probleme

    Produktspezifische Probleme Spezifische Beschreibung Mögliche Lösungen Symptome Bild ist zu klein Das Bild ist auf dem Setzen Sie den Monitor auf die Bildschirm zentriert, Werkseinstellungen zurück. füllt aber nicht den gesamten Anzeigebereich aus Monitor kann nicht OSD-Menü wird nicht • Schalten Sie den Monitor aus, mit dem Joystick am Bildschirm trennen Sie das Netzkabel,...

  • Seite 99: Universal Serial Bus (Usb) Spezifische Probleme

    Spezifische Beschreibung Mögliche Lösungen Symptome Das Bild füllt nicht Der Bildschirm wird • Je nach Videoformat den gesamten horizontal oder (Bildseitenverhältnis) kann der Bildschirm vertikal nicht komplett Monitor ein Vollbild anzeigen. vom Bild gefüllt • Starten Sie die Selbstdiagnose. Nachbildeffekt Ein schwaches •...
  • Seite 100 Spezifische Beschreibung Mögliche Lösungen Symptome SuperSpeed USB SuperSpeed • Überprüfen Sie, ob Ihr Computer 5 Gbps (USB 3.2 USB 5 Gbps SuperSpeed USB 5 Gbps (USB 3.2 Gen 1) (USB 3.2 Gen 1) Gen 1) kompatibel ist. Schnittstelle ist Peripheriegeräte •...

  • Seite 101: Behördliche Bestimmungen

    FCC-Erklärung und weitere rechtliche Informationen. EU Produktdatenbank für Energielabel und Produktinformationsblatt AW2723DF: https://eprel.ec.europa.eu/qr/1272435 Dell Kontaktangaben Für den Kontakt zu Dell zwecks Fragen zum Verkauf, technischem Support oder Kundendienst, siehe www.dell.com/contactdell. HINWEIS: Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, so dass einige Service-Optionen in Ihrem Land eventuell nicht verfügbar sind.
