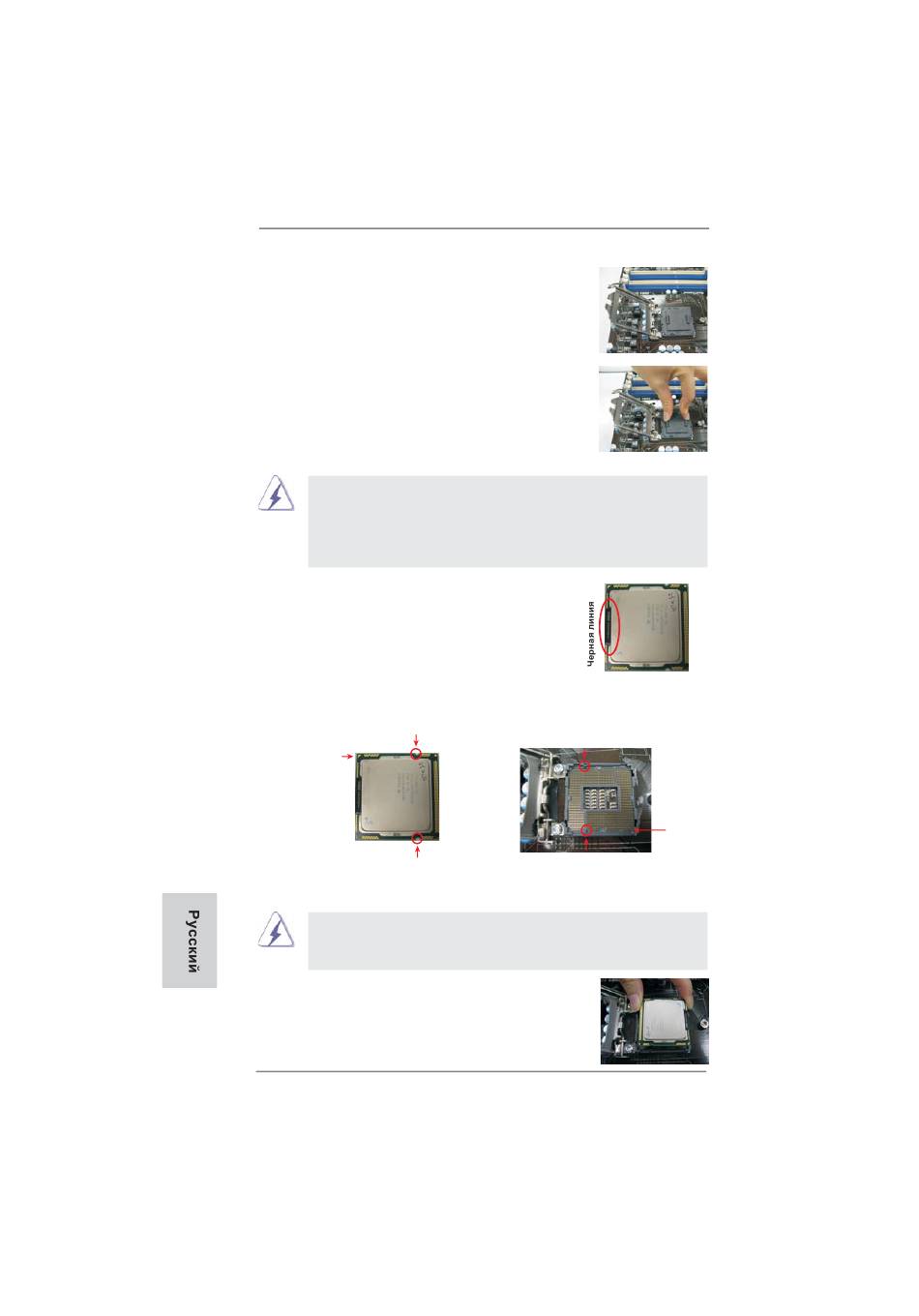

Шаг 1-2. Поверните прижимной рычаг в полностью
открытое положение (под углом около 135
градусов).
Шаг 1-3. Поверните прижимную пластину в
полностью открытое положение (под углом
около 100 градусов).
Шаг 2. Снимите защитную крышку PnP (Pick and Place
Cap).
1. Рекомендуется брать крышку PnP за выступ, чтобы
избежать толчков.
2. Если вам потребуется вернуть материнскую плату для
сервисного обслуживания, эту крышку необходимо
установить на место.
Шаг 3. Вставьте процессор в 1155-контактном корпусе:
Шаг 3-1. Держите процессор за края, отмеченные
черными линиями.
Шаг 3-2. Поверните корпус интегрированным
радиатором вверх. Найдите контакт 1 и
два ключевых выреза для ориентации.
Ключевой вырез для ориентации
контакт 1
Ключевой вырез для ориентации
1155-контактный процессор
Для правильной установки убедитесь, что два ключевых выреза
для ориентации на процессоре совмещены с двумя ключами
выравнивания на гнезде.
Шаг 3-3. Осторожно поместите процессор в гнездо,
перемещая его строго вертикально.
Шаг 3-4. Убедитесь, что процессор находится в
гнезде и соответствует положению ключей
ориентации.
124
ASRock P67 Pro Motherboard
Ключ выравнивания
контакт 1
Ключ выравнивания
1155-контактное гнездо
