doivent être installées suspendues à un câble, l'ouverture
d'aspiration étant au moins 30 cm au-dessus du sol, pour
que la crépine d'aspiration reste protégée contre l'ob-
struction.
Installation sur le sol
Monter la conduite de pression à l'aide d'un raccord fixe
Storz ou d'un raccord pour flexible STA vissé sur le rac-
cord de conduite de refoulement central. La conduite de
pression doit être posée sans flambage. Le diamètre in-
térieur de la conduite doit correspondre au raccord de con-
duite de refoulement.
Placer la pompe dans l'agent à pomper. En cas d'utilisation
sur un sol boueux et meuble, il faut disposer des pierres
ou d'autres éléments sous la pompe ou placer celle-ci
dans un panier à mailles serrées pour que la crépine reste
protégée contre l'obstruction.
Interrupteur à flotteur automatique
Lorsque le niveau d'eau monte à un niveau maximal dé-
terminé (point de mise en marche), le flotteur surnageant
met automatiquement la pompe en marche. Si le niveau
d'eau a baissé à un niveau minimal déterminé (point d'ar-
rêt) en raison du pompage, le flotteur arrête la pompe.
La distance de commutation, c.-à-d. la différence de
niveau d'eau entre le point de mise en marche et le point
d'arrêt, est déterminée individuellement.
Pour un fonctionnement parfait, respectez les consignes
suivantes :
• les points de fixation ainsi que la longueur de l'ex-
trémité libre du câble du flotteur doivent être réglés
au niveau de commutation souhaité. Ce faisant, il
faut veiller à ce que le point de mise en marche de
la pompe se trouve sous la conduite d'amenée pour
empêcher une retenue de l'agent à pomper. Le point

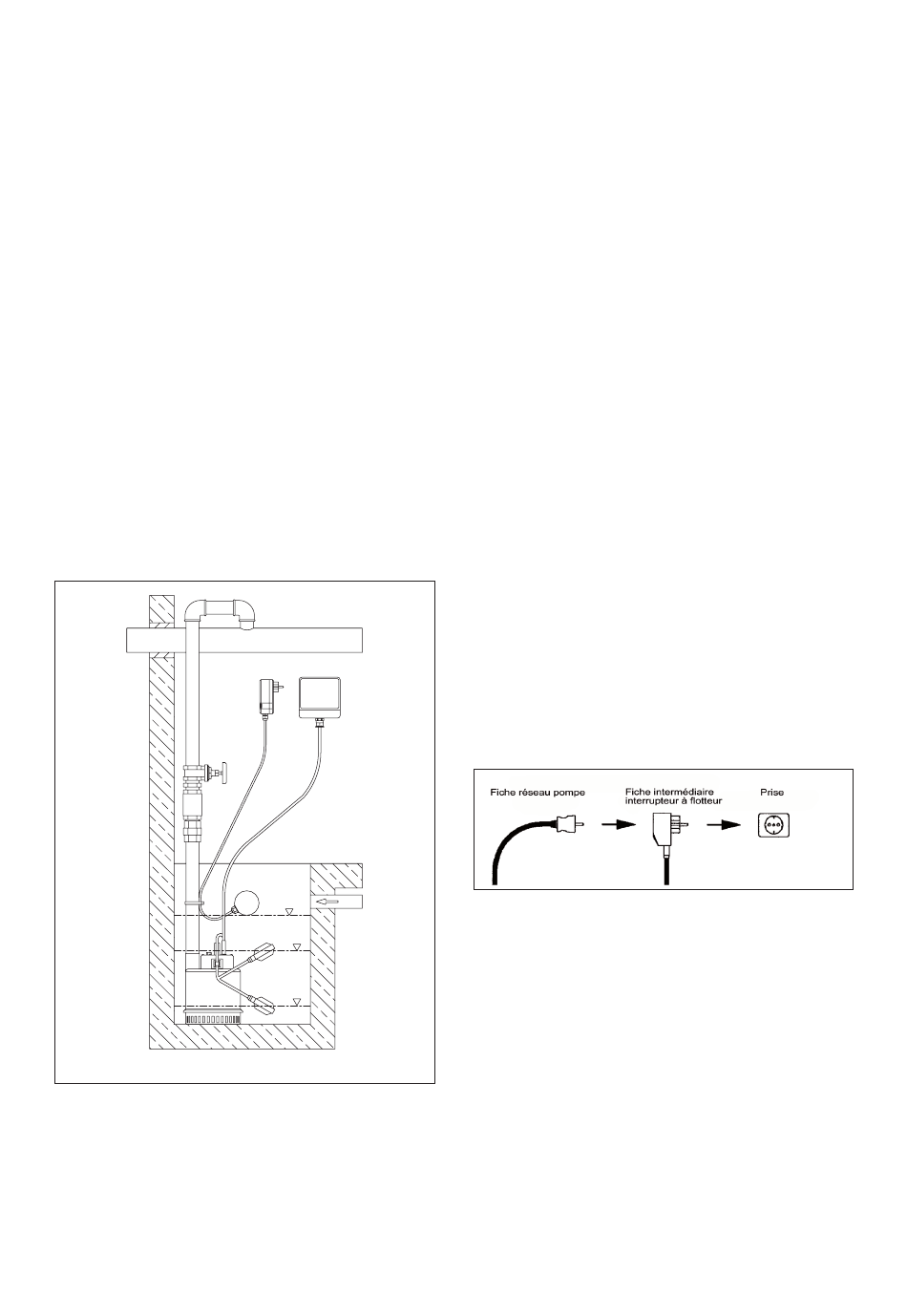

48 | FranCaiS
ALARME
MARCHE
ARRET
d'arrêt doit se trouver au-dessus du bord supérieur du
corps de pompe afin qu'aucun coussin d'air ne puisse
se former dans la pompe, ce qui rendrait éventuelle-
ment nécessaire une purge de la pompe.
• Le flotteur ne peut en aucun cas être simplement jeté
avec le câble dans l'agent à pomper étant donné que
la commutation correcte n'est possible que lors d'un
mouvement de rotation du flotteur autour du point
de fixation du câble. Des conséquences possibles du
non-respect de cette consigne sont l'inondation (la
pompe ne se met pas en marche) ou la destruction
de la pompe à cause de la marche à sec (la pompe ne
s'arrête pas).
• Si l'on utilise des flotteurs séparés pour le démar-
rage de la pompe, l'arrêt de la pompe et l'alarme, les
niveaux de commutation doivent être sélectionnés
comme ci-dessus. Le flotteur d'alarme devrait com-
muter environ 10 cm au-dessus du point de mise en
marche de la pompe, mais toujours au-dessous de
l'amenée.
Important : après toute modification de la fixation du flot-
teur, il faut absolument contrôler le bon fonctionnement
des interrupteurs à flotteur au moyen d'une marche d'es-
sai.
Si l'eau est pompée à partir d'un réservoir d'eau étroit,
nous recommandons notre kit de protection contre la
marche à sec qui comprend un boîtier de commande et
3 électrodes (électrode de terre, de manque d'eau et de
trop-plein) (disponible sur demande).
Interrupteur à flotteur pour raccordement intermédi-
aire
Les pompes sans interrupteur à flotteur peuvent être
équipées ultérieurement d'un interrupteur à flotteur
HOMA pour raccordement intermédiaire. Le raccorde-
ment électrique se fait en insérant l'interrupteur à flotteur
entre la prise et la fiche secteur des pompes.
Pour une installation ultérieure, fixer le câble du flotteur
à la pompe, au tube de refoulement ou à un autre point
fixe selon la distance de commutation et le niveau de
commutation souhaités. Le flotteur ne peut en aucun cas
être simplement jeté avec le câble dans l'agent à pomper
étant donné que la commutation correcte n'est possible
que lors d'un mouvement de rotation du flotteur autour
du point de fixation du câble. Des conséquences possi-
bles du non-respect de cette consigne sont l'inondation
(la pompe ne se met pas en marche) ou la destruction
de la pompe à cause de la marche à sec (la pompe ne
s'arrête pas).
Important: après toute modification de la fixation du flot-
teur, il faut absolument contrôler le bon fonctionnement
des interrupteurs à flotteur au moyen d'une marche d'es-
sai.
