Proline Promass S 100 HART
Endress+Hauser
7.1.4

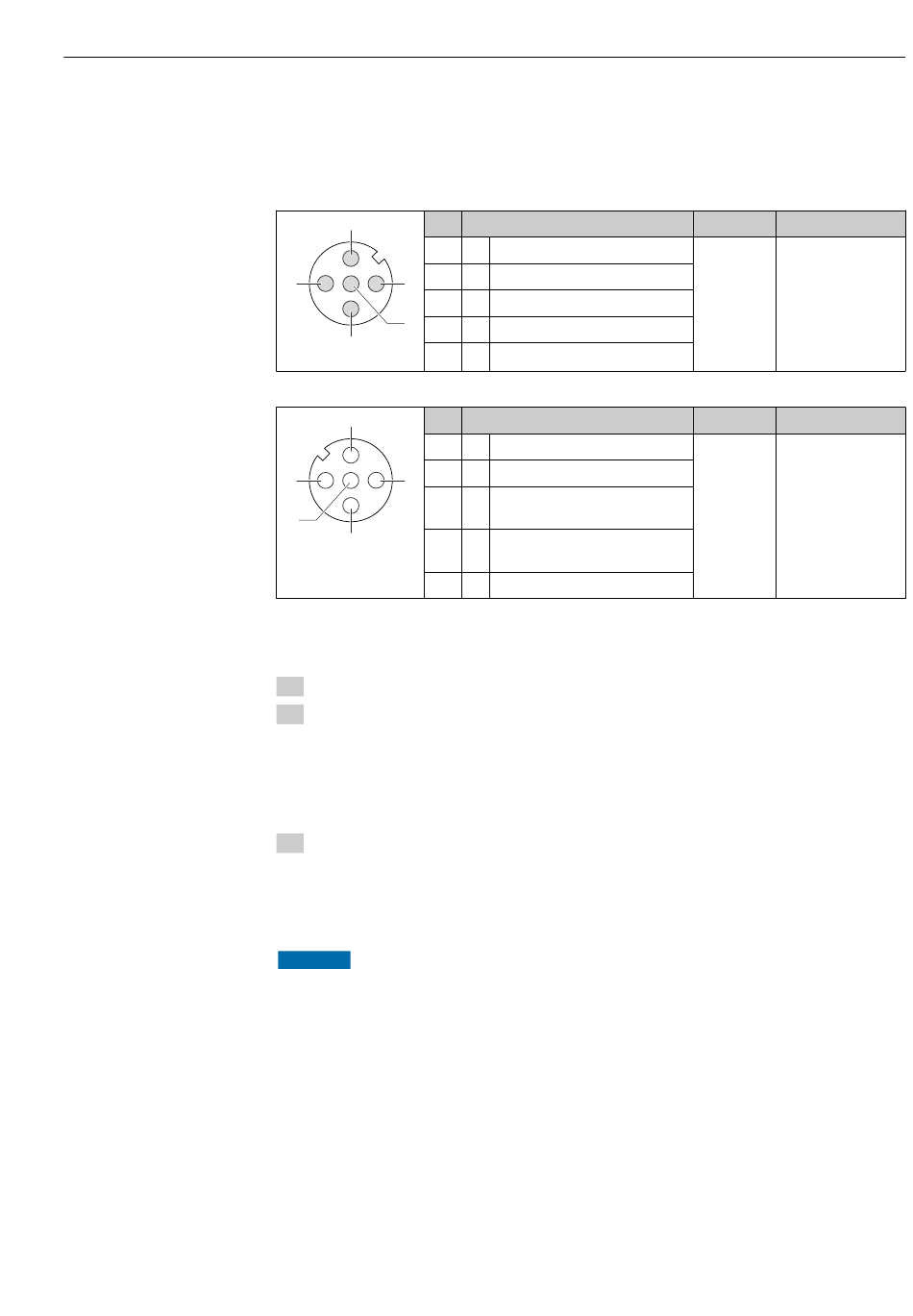

Pinbelegung Gerätestecker
4-20 mA HART mit Impuls-/Frequenz-/Schaltausgang
Versorgungsspannung für 4-20 mA HART mit Imp.-/Freq.-/Schaltausgang (geräteseitig)
Pin
2
1
2
1
3
3
5
4
4
5
A0016809
4-20 mA HART mit Impuls-/Frequenz-/Schaltausgang (geräteseitig)
Pin
2
1
2
1
3
3
5
4
4
A0016810
5
7.1.5
Messgerät vorbereiten
1. Wenn vorhanden: Blindstopfen entfernen.
2. HINWEIS! Mangelnde Gehäusedichtheit! Aufheben der Funktionstüchtigkeit des
Messgeräts möglich. Passende, der Schutzart entsprechende Kabelverschraubungen
verwenden.
Wenn Messgerät ohne Kabelverschraubungen ausgeliefert wird:
Passende Kabelverschraubung für entsprechendes Anschlusskabel bereitstellen
(→ 23).
3. Wenn Messgerät mit Kabelverschraubungen ausgeliefert wird:
Kabelspezifikation beachten (→ 23).
7.2
Messgerät anschließen
HINWEIS
Einschränkung der elektrischen Sicherheit durch falschen Anschluss!
‣
Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus-
führen lassen.
‣
National gültige Installationsvorschriften beachten.
‣
Die örtlichen Arbeitsschutzvorschriften einhalten.
‣
Bei Einsatz im explosionsgefährdeten Bereich: Hinweise in der gerätespezifischen Ex-
Dokumentation beachten.
7.2.1
Messumformer anschließen
Der Anschluss des Messumformers ist von folgenden Bestellmerkmalen abhängig:
• Gehäuseausführung: Kompakt oder ultrakompakt
• Anschlussvariante: Gerätestecker oder Anschlussklemmen
Belegung
L+
DC 24 V
L-
DC 24 V
Erdung/Schirmung
Belegung
+
4-20 mA HART (aktiv)
-
4-20 mA HART (aktiv)
+
Impuls-/Frequenz-/Schaltausgang
(passiv)
-
Impuls-/Frequenz-/Schaltausgang
(passiv)
Erdung/Schirmung
Elektrischer Anschluss
Codierung
Stecker/Buchse
A
Stecker
Codierung
Stecker/Buchse
A
Buchse
25
