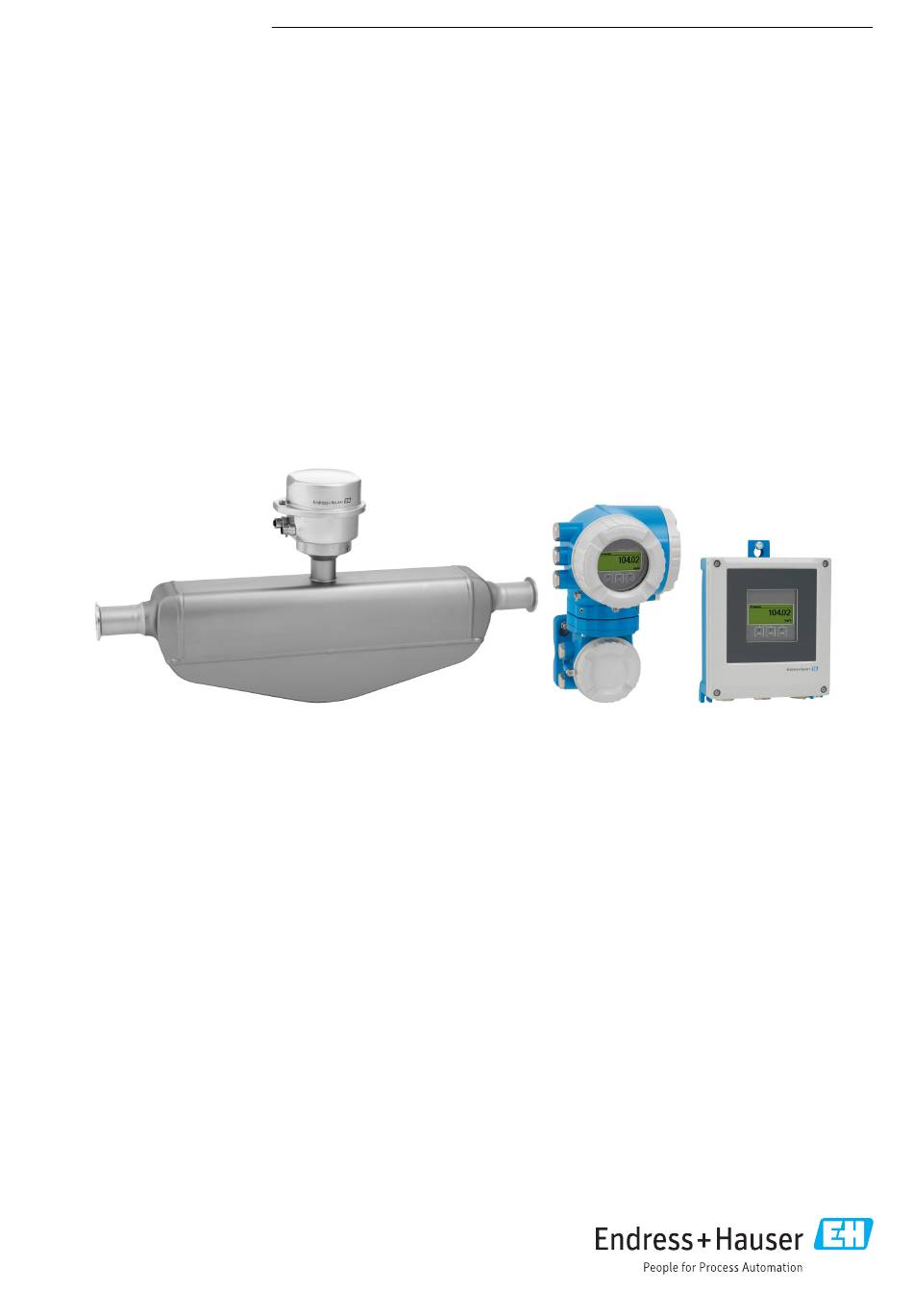

Leicht zu reinigendes Gerät mit selbst-entleerbarem Einrohrsystem, als
Getrenntausführung mit bis zu 4 I/Os
Anwendungsbereich
• Messprinzip arbeitet unabhängig von physikalischen Mess-
stoffeigenschaften wie Viskosität und Dichte
• Speziell für Anwendungen mit Hygieneanforderungen, die
optimale Reinigung erfordern
Geräteeigenschaften
• Riesige Auswahl an hygienischen Prozessanschlüssen
• Konform mit 3-A und EHEDG
• Sofortige Verfügbarkeit nach CIP-/SIP-Reinigung
• Getrenntausführung mit bis zu 4 Ein-/Ausgängen;
hygienisches Anschlussgehäuse mit IP69
• Beleuchtete Anzeige mit Touch Control, WLAN-Zugriff
• Standardkabel zwischen Messaufnehmer und -umformer
Products
Technische Information
Proline Promass S 500
Coriolis-Durchflussmessgerät
Solutions
Ihre Vorteile
• Verbesserte Prozesssicherheit – einfach reinigbares und
vollständig selbst-entleerbares Messrohr
• Weniger Prozessmessstellen – multivariable Messung
(Durchfluss, Dichte, Temperatur)
• Platzsparende Montage – keine Ein-/Auslaufstrecken
• Voller Zugriff auf Prozess- und Diagnoseinformationen –
zahlreiche, frei kombinierbare I/Os und Feldbusse
• Reduzierte Komplexität und Varianz – frei konfigurierbare
I/O-Funktionalität
• Verifikation ohne Ausbau – Heartbeat Technology

Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Proline Promass S 500

Inhaltszusammenfassung für Endress+Hauser Proline Promass S 500

  • Seite 1 Products Solutions Services TI01288D/06/DE/04.18 71412616 2018-11-01 Technische Information Proline Promass S 500 Coriolis-Durchflussmessgerät Leicht zu reinigendes Gerät mit selbst-entleerbarem Einrohrsystem, als Getrenntausführung mit bis zu 4 I/Os Anwendungsbereich Ihre Vorteile • Messprinzip arbeitet unabhängig von physikalischen Mess- • Verbesserte Prozesssicherheit – einfach reinigbares und stoffeigenschaften wie Viskosität und Dichte...

  • Seite 2: Inhaltsverzeichnis

    Proline Promass S 500 Inhaltsverzeichnis Hinweise zum Dokument ..... 4 Lagerungstemperatur ......56 Klimaklasse .
  • Seite 3 Proline Promass S 500 Anwendungspakete ..... . . 104 Diagnosefunktionalitäten ..... . 104 Heartbeat Technology .

  • Seite 4: Hinweise Zum Dokument

    Proline Promass S 500 Hinweise zum Dokument Verwendete Symbole Elektrische Symbole Symbol Bedeutung Gleichstrom Wechselstrom Gleich- und Wechselstrom Erdanschluss Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist. Schutzerde (PE: Protective earth) Erdungsklemmen, die geerdet werden müssen, bevor andere Anschlüsse hergestellt werden dürfen.

  • Seite 5: Arbeitsweise Und Systemaufbau

    Proline Promass S 500 Symbole in Grafiken Symbol Bedeutung 1, 2, 3, ... Positionsnummern , … Handlungsschritte A, B, C, ... Ansichten A-A, B-B, C-C, ... Schnitte Explosionsgefährdeter Bereich Sicherer Bereich (nicht explosionsgefährdeter Bereich) Durchflussrichtung Arbeitsweise und Systemaufbau Messprinzip Das Messprinzip basiert auf der kontrollierten Erzeugung von Corioliskräften. Diese Kräfte treten in einem System immer dann auf, wenn sich gleichzeitig translatorische (geradlinige) und rotatorische (drehende) Bewegungen überlagern.

  • Seite 6: Dichtemessung

    Proline Promass S 500 prinzip arbeitet grundsätzlich unabhängig von Temperatur, Druck, Viskosität, Leitfähigkeit und Durchflussprofil. Dichtemessung Das Messrohr wird immer in seiner Resonanzfrequenz angeregt. Sobald sich die Masse und damit die Dichte des schwingenden Systems (Messrohr und Messstoff) ändert, regelt sich die Erregerfrequenz automatisch wieder nach.

  • Seite 7: Messeinrichtung

    Proline Promass S 500 Messeinrichtung Die Messeinrichtung besteht aus einem Messumformer und einem Messaufnehmer. Messumformer und Messaufnehmer werden räumlich voneinander getrennt montiert. Sie sind über Verbindungska- bel miteinander verbunden. Messumformer Zwei Geräteausführungen des Messumformers sind verfügbar. Proline 500 – digital Proline 500 Für den Einsatz in Anwendungen, bei denen keine besonderen Anforde-...

  • Seite 8: Gerätearchitektur

    Proline Promass S 500 Anschlussgehäuse Messaufnehmer Es sind verschiedene Geräteausführungen des Anschlussgehäuses verfügbar. Bestellmerkmal "Sensor Anschlussgehäuse", Option A, "Alu, beschichtet": Aluminium, AlSi10Mg, beschichtet  Diese Geräteausführung ist nur in Verbindung mit dem Messumfor- mer Proline 500 – digital verfügbar. Bestellmerkmal "Sensor Anschlussgehäuse", Option B, "Rostfrei": •...

  • Seite 9: Sicherheit

    Proline Promass S 500 Sicherheit IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß der Betriebsanleitung installiert und eingesetzt wird. Das Gerät verfügt über Sicherheitsmechanismen, um es gegen verse- hentliche Veränderung der Einstellungen zu schützen. IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Gerät und dessen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementieren.
  • Seite 10 Proline Promass S 500 WLAN-Passphrase: Betrieb als WLAN Access Point Eine Verbindung zwischen einem Bediengerät (z.B. Notebook oder Tablet) und dem Gerät über die optional bestellbare WLAN-Schnittstelle wird durch den Netzwerkschlüssel geschützt. Die WLAN- Authentifizierung des Netzwerkschlüssels ist konform dem Standard IEEE 802.11.

  • Seite 11: Eingang

    Um die Messgenauigkeit bestimmter Messgrößen zu erhöhen kann das Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Verwendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) Bei Endress+Hauser sind verschiedene Druck- und Temperaturmessgeräte bestellbar: Kapitel...
  • Seite 12 Proline Promass S 500 Digitale Kommunikation Das Schreiben der Messwerte vom Automatisierungssystem zum Messgerät kann erfolgen über: • FOUNDATION Fieldbus • PROFIBUS DP • PROFIBUS PA • Modbus RS485 • EtherNet/IP • PROFINET Stromeingang 0/4…20 mA Stromeingang 0/4…20 mA (aktiv/passiv) Strombereich •...

  • Seite 13: Ausgang

    Proline Promass S 500 Ausgang Aus- und Eingangsvarianten Abhängig von der für den Aus-/Eingang 1 gewählten Option stehen für die weiteren Aus- und Ein- gänge unterschiedliche Optionen zur Verfügung. Pro Aus-/Eingang 1 …4 kann jeweils nur eine Option ausgewählt werden. Die Tabelle ist vertikal (↓) zu lesen.

  • Seite 14: Ausgangssignal

    Proline Promass S 500 Ausgangssignal Stromausgang HART Stromausgang 4…20 mA HART Strombereich Wahlweise einstellbar: 4…20 mA (aktiv/passiv)  Ex-i, passiv Leerlaufspannung DC 28,8 V (aktiv) Maximale Eingangsspan- DC 30 V (passiv) nung Bürde 250 … 700 Ω Auflösung 0,38 µA Dämpfung...
  • Seite 15 Proline Promass S 500 Stromaufnahme 10 mA Zulässige Speisespannung 9 … 32 V Busanschluss Mit integriertem Verpolungsschutz Modbus RS485 Physikalische Schnittstelle RS485 gemäß Standard EIA/TIA-485 Abschlusswiderstand Integriert, über DIP-Schalter aktivierbar Stromausgang 0/4…20 mA Stromausgang 0/4…20 mA Maximale Ausgangswerte 22,5 mA...
  • Seite 16 Proline Promass S 500 Maximaler Ausgangs- 22,5 mA (aktiv) strom Leerlaufspannung DC 28,8 V (aktiv) Impulsbreite Einstellbar: 0,05 … 2 000 ms Maximale Impulsrate 10 000 Impulse/s Impulswertigkeit Einstellbar Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss Frequenzausgang Maximale Eingangswerte...

  • Seite 17: Relaisausgang

    Proline Promass S 500 Doppelimpulsausgang Funktion Doppelimpuls Ausführung Open-Collector Wahlweise einstellbar: • Aktiv • Passiv Maximale Eingangswerte DC 30 V, 250 mA (passiv) Leerlaufspannung DC 28,8 V (aktiv) Spannungsabfall Bei 22,5 mA: ≤ DC 2 V Ausgangsfrequenz Einstellbar: 0 … 1 000 Hz Dämpfung...

  • Seite 18: Ausfallsignal

    Proline Promass S 500 Die technischen Werte entsprechen denen in diesem Kapitel beschriebenen Ein- und Ausgängen. Ausfallsignal Ausfallinformationen werden abhängig von der Schnittstelle wie folgt dargestellt. Stromausgang HART Gerätediagnose Gerätezustand auslesbar via HART-Kommando 48 PROFIBUS PA Status- und Alarm- Diagnose gemäß PROFIBUS PA Profil 3.02...
  • Seite 19 Proline Promass S 500 0…20 mA Fehlerverhalten Wählbar: • Maximaler Alarm: 22 mA • Frei definierbarer Wert zwischen: 0 … 20,5 mA Impuls-/Frequenz-/Schaltausgang Impulsausgang Fehlerverhalten Wählbar: • Aktueller Wert • Keine Impulse Frequenzausgang Fehlerverhalten Wählbar: • Aktueller Wert • 0 Hz •...

  • Seite 20: Ex-Anschlusswerte

    Proline Promass S 500 Webserver Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Leuchtdioden (LED) Statusinformationen Statusanzeige durch verschiedene Leuchtdioden Je nach Geräteausführung werden folgende Informationen angezeigt: • Versorgungsspannung aktiv • Datenübertragung aktiv • Gerätealarm/-störung vorhanden • EtherNet/IP-Netzwerk verfügbar • EtherNet/IP-Verbindung hergestellt •...

  • Seite 21: Schleichmengenunterdrückung

    Proline Promass S 500 Bestellmerkmal Ausgangstyp Sicherheitstechnische Werte "Ausgang; Eingang 2"; Ausgang; Ein- Ausgang; Ein- Ausgang; Ein- "Ausgang; Eingang 3" gang 2 gang 3 gang 4 "Ausgang; Eingang 4" 24 (+) 25 (–) 22 (+) 23 (–) 20 (+) 21 (–) Option I Stromeingang 4…20 mA U...

  • Seite 22: Protokollspezifische Daten

    Proline Promass S 500 Protokollspezifische Daten HART Hersteller-ID 0x11 Gerätetypkennung 0x3B HART-Protokoll Revision Gerätebeschreibungsdateien Informationen und Dateien unter: (DTM, DD) www.endress.com Bürde HART Min. 250 Ω Systemintegration Informationen zur Systemintegration: Betriebsanleitung →  109. • Messgrößen via HART-Protokoll • Burst Mode Funktionalität...
  • Seite 23 Proline Promass S 500 Profil Version 3.02 Gerätebeschreibungsdateien Informationen und Dateien unter: (GSD, DTM, DD) • www.endress.com Auf der Produktseite des Geräts: Dokumente/Software → Gerätetreiber • www.profibus.org Unterstützte Funktionen • Identification & Maintenance Einfachste Geräteidentifizierung seitens des Leitsystems und des Typen- schildes •...
  • Seite 24 Proline Promass S 500 Konfiguration der Gerätead- • DIP-Schalter auf dem Elektronikmodul für IP-Adressierung (letztes resse Oktett) • DHCP • Herstellerspezifische Software (FieldCare) • Add-On-Profile Level 3 für Rockwell Automation Leitsysteme • Webbrowser • EtherNet/IP-Tools, z.B. RSLinx (Rockwell Automation) Device Level Ring (DLR) Systemintegration Informationen zur Systemintegration: Betriebsanleitung →...
  • Seite 25 Proline Promass S 500 Unterstützte Funktionen • Identification & Maintenance Einfachste Geräteidentifizierung über: – Leitsystem – Typenschild • Messwertstatus Die Prozessgrössen werden mit einem Messwertstatus kommuniziert • Blinking-Feature über die Vor-Ort Anzeige für vereinfachte Geräteidentifi- zierung und -zuordnung • Gerätebedienung über Bedientools (z.B. FieldCare, DeviceCare, SIMATIC...
  • Seite 26 Proline Promass S 500 Min. Verzögerung zwischen Max. Antwortverzögerung Systemintegration Informationen zur Systemintegration: Betriebsanleitung →  109. • Zyklische Datenübertragung • Beschreibung der Module • Ausführungszeiten • Methoden Modbus RS485 Protokoll Modbus Applications Protocol Specification V1.1 Antwortzeiten • Direkter Datenzugriff: Typisch 25 … 50 ms •...

  • Seite 27: Energieversorgung

    Proline Promass S 500 Energieversorgung Klemmenbelegung Messumformer: Versorgungsspannung, Ein-/Ausgänge HART Versorgungs- Ein-/Ausgang Ein-/Ausgang Ein-/Ausgang Ein-/Ausgang spannung 1 (+) 2 (–) 26 (+) 27 (–) 24 (+) 25 (–) 22 (+) 23 (–) 20 (+) 21 (–) Die Klemmenbelegung ist von der jeweiligen Bestellvariante des Geräts abhängig →  13.

  • Seite 28: Verfügbare Gerätestecker

    Proline Promass S 500 Messumformer und Anschlussgehäuse Messaufnehmer: Verbindungskabel Die räumlich getrennt montierten Messaufnehmer und Messumformer werden mit einem Verbin- dungskabel verbunden. Der Anschluss erfolgt über das Anschlussgehäuse des Messaufnehmers und dem Messumformergehäuse. Klemmenbelegung und Anschluss des Verbindungskabels: • Proline 500 – digital →  31 •...

  • Seite 29: Pinbelegung Gerätestecker

    Proline Promass S 500 Bestellmerkmal "Zubehör montiert", Option NB "Adapter RJ45 M12 (Serviceschnittstelle)" Bestellmerkmal Kabeleinführung/Anschluss →  32 "Zubehör montiert" Kabeleinführung Kabeleinführung Stecker M12 × 1 – Pinbelegung Gerätestecker FOUNDATION Fieldbus Belegung Codierung Stecker/Buchse Signal + Stecker Signal – Erdung...

  • Seite 30: Versorgungsspannung

    Proline Promass S 500 Serviceschnittstelle Bestellmerkmal "Zubehör montiert", Option NB: Adapter RJ45 M12 (Serviceschnittstelle) Belegung Codierung Stecker/Buchse A0032047 Buchse  Als Stecker wird empfohlen: • Binder, Serie 763, Teilenr. 99 3729 810 04 • Phoenix, Teilenr. 1543223 SACC-M12MSD-4Q • Beim Geräteeinsatz im explosionsgefährdeten Bereich: Entsprechend zertifizierten Stecker verwenden.

  • Seite 31: Elektrischer Anschluss

    Proline Promass S 500 Elektrischer Anschluss Anschluss Verbindungskabel: Proline 500 – digital – 61 62 63 64 61 62 63 64 – A0028198 Kabeleinführung für Kabel am Messumformergehäuse Schutzerde (PE) Verbindungskabel ISEM-Kommunikation Erdung über Erdanschluss, bei Ausführung mit Gerätestecker ist die Erdung über den Gerätestecker sicherge- stellt Kabeleinführung für Kabel oder Anschluss Gerätestecker am Anschlussgehäuse Messaufnehmer...

  • Seite 32: Anschluss Messumformer

    Proline Promass S 500 10 9 A0028197 Schutzerde (PE) Kabeleinführung für Verbindungskabel am Anschlussgehäuse Messumformer Verbindungskabel Kabeleinführung für Verbindungskabel am Anschlussgehäuse Messaufnehmer Schutzerde (PE) Anschluss Messumformer • Klemmenbelegung →  27 • Pinbelegung Gerätestecker →  29 Anschluss Messumformer: Proline 500 – digital...
  • Seite 33 Proline Promass S 500 Anschluss Messumformer: Proline 500 A0026781 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang oder Anschluss für Netzwerk Verbindung (DHCP Client) über Serviceschnittstelle (CDI-RJ45); Optional: Anschluss externe WLAN-Antenne Schutzerde (PE) Optional ist ein Adapter für RJ45 auf M12 Stecker erhältlich: Bestellmerkmal "Zubehör", Option NB: "Adapter RJ45 M12 (Serviceschnittstelle)"...

  • Seite 34: Anschlussbeispiele

    Proline Promass S 500 Messumformer: Proline 500 A0026781 Anschluss Versorgungsspannung Anschluss Signalübertragung: PROFINET bzw. EtherNet/IP (RJ45 Stecker) Anschluss an Serviceschnittstelle (CDI-RJ45) Schutzerde (PE) Verfügt das Gerät über weitere Ein-/Ausgänge, werden diese parallel über die Kabeleinführung für den Anschluss an die Serviceschnittstelle (CDI-RJ45) geführt.
  • Seite 35 Proline Promass S 500 HART-Eingang 4...20 mA A0028763  4 Anschlussbeispiel für HART-Eingang mit gemeinsamem "Minus" (passiv) Automatisierungssystem mit HART-Ausgang (z.B. SPS) Speisetrenner für Spannungsversorgung (z.B. RN221N) Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabel- spezifikation beachten Analoges Anzeigeinstrument: Maximale Bürde beachten...
  • Seite 36 Proline Promass S 500 PROFIBUS DP A0028765  6 Anschlussbeispiel für PROFIBUS DP, nicht explosionsgefährdeter Bereich und Zone 2/Div. 2 Automatisierungssystem (z.B. SPS) Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabel- spezifikation beachten Verteilerbox Messumformer Bei Baudraten > 1,5 MBaud muss eine EMV-Kabeleinführung verwendet werden und der Kabelschirm muss möglichst bis zur Anschlussklemme weiterlaufen.
  • Seite 37 Proline Promass S 500 EtherNet/IP: DLR (Device Level Ring) A0027544 Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten →  42 Verbindungskabel zwischen den beiden Messumformern Messumformer PROFINET A0016805  8 Anschlussbeispiel für PROFINET Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten Gerätestecker Messumformer...
  • Seite 38 Proline Promass S 500 FOUNDATION Fieldbus A0028768  9 Anschlussbeispiel für FOUNDATION Fieldbus Automatisierungssystem (z.B. SPS) Power Conditioner (FOUNDATION Fieldbus) Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabel- spezifikation beachten T-Verteiler Messgerät Lokale Erdung Busabschluss (Terminator) Potentialausgleichsleiter...
  • Seite 39 Proline Promass S 500 Stromausgang 4-20 mA 4...20 mA A0028758  11 Anschlussbeispiel für Stromausgang 4-20 mA (aktiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Analoges Anzeigeinstrument: Maximale Bürde beachten Messumformer 4...20 mA A0028759  12 Anschlussbeispiel für Stromausgang 4-20 mA (passiv) Automatisierungssystem mit Stromeingang (z.B.
  • Seite 40 Proline Promass S 500 Schaltausgang A0028760  14 Anschlussbeispiel für Schaltausgang (passiv) Automatisierungssystem mit Schalteingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  15 Doppelimpulsausgang A0029280  15 Anschlussbeispiel für Doppelimpulsausgang (aktiv) Automatisierungssystem mit Doppelimpulseingang (z.B. SPS) Messumformer: Eingangswerte beachten →  17...

  • Seite 41: Potenzialausgleich

    Proline Promass S 500 Relaisausgang A0028760  17 Anschlussbeispiel für Relaisausgang (passiv) Automatisierungssystem mit Relaiseingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  17 Stromeingang A0028915  18 Anschlussbeispiel für 4…20 mA Stromeingang Spannungsversorgung Klemmenkasten Externes Messgerät (für Einlesen von z.B. Druck oder Temperatur)

  • Seite 42: Klemmen

    Proline Promass S 500 Um eine einwandfreie Messung zu gewährleisten, folgende Punkte beachten: • Messstoff und Messaufnehmer auf demselben elektrischen Potenzial • Betriebsinterne Erdungskonzepte Federkraftklemmen: Für Litzen und Litzen mit Aderendhülsen geeignet. Klemmen Leiterquerschnitt 0,2 … 2,5 mm (24 … 12 AWG).
  • Seite 43 Proline Promass S 500 Signaldämpfung Max. 9 dB über die ganze Länge des Leitungsquerschnitts Abschirmung Kupfer-Geflechtschirm oder Geflechtschirm mit Folienschirm. Bei Erdung des Kabelschirms: Erdungskonzept der Anlage beachten. Für weitere Hinweise zur Planung und Installation von PROFIBUS Netzwerken: • Betriebsanleitung "PROFIBUS DP/PA: Leitfaden zur Projektierung und Inbetriebnahme"...
  • Seite 44 Proline Promass S 500 Relaisausgang Normales Installationskabel ausreichend. Stromeingang 0/4…20 mA Normales Installationskabel ausreichend. Statuseingang Normales Installationskabel ausreichend. Auswahl des Verbindungskabels zwischen Messumformer und Messaufnehmer Abhängig vom Messumformertyp und Zonen Installation A0032476 Messumformer Proline 500 digital Messumformer Proline 500 Messaufnehmer Promass Nicht explosionsgefährdeter Bereich...
  • Seite 45 Proline Promass S 500 Querschnitt Kabellänge [max.] 0,34 mm (AWG 22) 80 m (270 ft) 0,50 mm (AWG 20) 120 m (400 ft) 0,75 mm (AWG 18) 180 m (600 ft) 1,00 mm (AWG 17) 240 m (800 ft) 1,50 mm...
  • Seite 46 Proline Promass S 500 Querschnitt Kabellänge [max.] Konfektionierung 2 x 2 x 0,50 mm 50 m (165 ft) 2 x 2 x 0,50 mm (AWG 20) (AWG 20) BN WT YE GN • +, – = 0,5 mm • A, B = 0,5 mm...

  • Seite 47: Leistungsmerkmale

    Proline Promass S 500 C: Verbindungskabel Messaufnehmer - Messumformer: Proline 500 Standardkabel 6 × 0,38 mm PVC-Kabel mit gemeinsamem Schirm und einzeln abge- schirmten Adern Leiterwiderstand ≤ 50 Ω/km (0,015 Ω/ft) Kapazität Ader/Schirm ≤ 420 pF/m (128 pF/ft) Kabellänge (max.) 20 m (65 ft) Kabellängen (lieferbar)

  • Seite 48: Wiederholbarkeit

    Proline Promass S 500 Nullpunktstabilität [mm] [in] [kg/h] [lb/min] 1,80 0,066 1½ 4,50 0,165 0,257 Durchflusswerte Durchflusswerte als Turndown-Kennzahlen abhängig von der Nennweite. SI-Einheiten 1:10 1:20 1:50 1:100 1:500 [mm] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] 2 000 6 500...

  • Seite 49: Reaktionszeit

    Proline Promass S 500 Dichte (Flüssigkeiten) ±0,00025 g/cm Temperatur ±0,25 °C ± 0,0025 · T °C (±0,45 °F ± 0,0015 · (T–32) °F) Reaktionszeit Die Reaktionszeit ist abhängig von der Parametrierung (Dämpfung). Einfluss Umgebungstempe- Stromausgang ratur Temperaturkoeffizient Max. 1 μA/°C...

  • Seite 50: Berechnungsgrundlagen

    Proline Promass S 500 v.M. = vom Messwert Der Effekt kann kompensiert werden durch: • Einlesen des aktuellen Druckmesswerts über den Stromeingang. • Vorgabe eines festen Werts für den Druck in den Geräteparametern. Betriebsanleitung →  109. [% v.M./bar] [% v.M./psi]...

  • Seite 51: Montage

    Proline Promass S 500 Montage Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen oder Ähnliches erforderlich. Externe Kräfte werden durch konstruktive Gerätemerkmale abgefangen. Montageort A0028772 Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, folgende Ein- bauorte in der Rohrleitung vermeiden: •...

  • Seite 52: Einbaulage

    Proline Promass S 500 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung). Einbaulage Empfehlung Vertikale Einbaulage A0015591 Horizontale Einbaulage Messumfor- mer oben Ausnahme: →  21,  52 A0015589...

  • Seite 53: Montage Gehäuse Messumformer

    Proline Promass S 500 Montage Gehäuse Messum- Messumformer Proline 500 – digital former Pfostenmontage ø 20…70 TX 25 ø ( 0.79…2.75) SW 10 A0029051  22 Maßeinheit mm (in) Wandmontage 17 (0.67) 5.8 (0.23) 5.8 (0.23) 149 (5.85) A0029054  23 Maßeinheit mm (in)

  • Seite 54: Spezielle Montagehinweise

    Proline Promass S 500 Messumformer Proline 500 Pfostenmontage 20 70 … ( 0.79 to 2.75) SW 13 A0029057  24 Maßeinheit mm (in) Wandmontage 18 (0.71) 10 (0.39) 20 (0.79) 100 (3.94) A0029068  25 Maßeinheit mm (in) Spezielle Montagehinweise Entleerbarkeit Bei vertikalem Einbau können die Messrohre vollständig entleert und vor Ablagerungen geschützt...
  • Seite 55 Proline Promass S 500 A0030298 [mm] [in] [mm] [in] [mm] [in] [mm] [in] ³⁄₈ 11,73 ½ 15,83 21,34 1 ½ 25,91 36,5 1,44 30,39 44,1 1,74 2,95 Nullpunktabgleich Alle Messgeräte werden nach dem neusten Stand der Technik kalibriert. Die Kalibrierung erfolgt unter Referenzbedingungen→...

  • Seite 56: Umgebung

    Abhängigkeit Umgebungstemperatur zu Messstofftemperatur →  57 ‣ Bei Betrieb im Freien: Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. Eine Wetterschutzhaube kann bei Endress+Hauser bestellt werden →  106. Lagerungstemperatur –50 … +80 °C (–58 … +176 °F) Klimaklasse DIN EN 60068-2-38 (Prüfung Z/AD)

  • Seite 57: Stoßfestigkeit

    Proline Promass S 500 Stoßfestigkeit Stoß durch raue Handhabung in Anlehnung an IEC 60068-2-31 Innenreinigung • CIP-Reinigung • SIP-Reinigung • Reinigung mit Molchen Optionen Öl- und fettfreie Ausführung für mediumberührende Teile, ohne Erklärung Bestellmerkmal "Dienstleistung", Option HA Elektromagnetische Verträg- • Nach IEC/EN 61326 und NAMUR-Empfehlung 21 (NE 21) •...

  • Seite 58: Messstoffdichte

    Proline Promass S 500 Messstoffdichte 0 … 5 000 kg/m (0 … 312 lb/cf) Druck-Temperatur-Kurven Die folgenden Druck-Temperatur-Kurven beziehen sich auf alle drucktragenden Teile des Geräts und nicht nur auf den Prozessanschluss. Die Kurven zeigen den maximal erlaubten Messstoffdruck in Abhängigkeit von der jeweiligen Messstofftemperatur.
  • Seite 59 Proline Promass S 500 Flansch DIN 11864-2 Form A [psi] [bar] DN 8...40 ≥DN 50 [°C] [°F] A0029908-DE  32 Mit Flanschwerkstoff 1.4435 (316L) Gewindestutzen DIN 11851 [psi] [bar] DN 8…40 ≥DN 50 [°C] [°F] A0029909-DE  33 Mit Flanschwerkstoff 1.4435 (316L) DIN 11851 sieht bei Verwendung geeigneter Dichtungsmaterialien den Einsatz bis +140 °C (+284 °F)
  • Seite 60 Proline Promass S 500 Gewindestutzen ISO 2853 [psi] [bar] [°C] [°F] A0034703-DE  35 Mit Anschlusswerkstoff 1.4435 (316L) Gewindestutzen SMS 1145 [psi] [bar] [°C] [°F] A0029889-DE  36 Mit Anschlusswerkstoff 1.4435 (316L) SMS 1145 sieht bei Verwendung geeigneter Dichtungsmaterialien den Einsatz bis 6 bar (87 psi) vor.

  • Seite 61: Gehäuse Messaufnehmer

    Proline Promass S 500 Gehäuse Messaufnehmer Das Gehäuse des Messaufnehmers ist mit trockenem Stickstoff gefüllt und schützt die innenliegende Elektronik und Mechanik. Wenn ein Messrohr ausfällt (z.B. aufgrund von Prozesseigenschaften wie korrosiven oder abra- siven Flüssigkeiten), wird die Flüssigkeit vom Messaufnehmergehäuse zunächst zurückgehal- ten.

  • Seite 62: Wärmeisolation

    Beheizungsmöglichkeiten • Elektrisch, z.B. mit Heizbändern • Über heißwasser- oder dampfführende Rohre • Über Heizmäntel Für die Aufnehmer sind Heizmäntel bei Endress+Hauser als Zubehörteil bestellbar. →  107 HINWEIS Gefahr der Überhitzung bei Beheizung ‣ Sicherstellen, dass die Temperatur am unteren Ende des Messumformergehäuses nicht höher ist als 80 °C (176 °F).

  • Seite 63: Konstruktiver Aufbau

    Proline Promass S 500 Konstruktiver Aufbau Abmessungen in SI-Einhei- Gehäuse Messumformer Proline 500 – digital Nicht explosionsgefährdeter Bereich oder explosionsgefährdeter Bereich: Zone 2; Class I, Division 2 A0033789 Bestellmerkmal "Messumformergehäuse", Option A "Alu, beschichtet" und Bestellmerkmal "Integrierte ISEM Elektronik", Option A "Sensor"...
  • Seite 64 Proline Promass S 500 Bestellmerkmal "Messumformergehäuse", Option A "Alu, beschichtet" und Bestellmerkmal "Integrierte ISEM Elektronik", Option B "Messumformer" [mm] [mm] [mm] [mm] [mm] [mm] [mm] Anschlussgehäuse Messaufnehmer A0033784 Bestellmerkmal "Sensor Anschlussgehäuse", Option A "Alu, beschichtet" [mm] [mm] [mm] [mm] [mm]...
  • Seite 65 Proline Promass S 500 Bestellmerkmal "Sensor Anschlussgehäuse", Option C "Ultrakompakt hygienisch, rostfrei" [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 8,30 12,0 17,6 26,0 38,0 Je nach verwendeter Kabelverschraubung: Werte bis + 30 mm Bei Bestellmerkmal "Sensoroption", Option CG: Werte +70 mm Abhängig vom jeweiligen Prozessanschluss...
  • Seite 66 Proline Promass S 500 Flansch in Anlehnung an ASME B16.5, Cl 150 1.4404 (F316/F316L) Bestellmerkmal "Prozessanschluss", Option AAW [mm] [mm] [mm] [mm] [mm] [mm] [mm] 60,3 4 × Ø15,7 17,1 15,7 60,3 4 × Ø15,7 17,1 15,7 79,4 4 × Ø15,7...
  • Seite 67 Proline Promass S 500 Festflansch DIN 11864-2 A0015627  39 Detail X: Asymmetrischer Prozessanschluss, der grau markierte Teil ist lieferseitig. Längentoleranz Maß L in mm: +1,5 / –2,0 Flansch DIN 11864-2 Form A, zu Rohr nach DIN11866 Reihe A, Bundflansch 1.4435 (316L)
  • Seite 68 Proline Promass S 500 ¾" Tri-Clamp, zu Rohr nach DIN11866 Reihe C 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option FEW Clamp [mm] [in] [mm] [mm] [mm] ¾ 25,0 16,00 3-A-Ausführung: Bestellmerkmal "Weitere Zulassung", Option LP ½"-Tri-Clamp, zu Rohr nach DIN11866 Reihe C 1.4435 (316L)
  • Seite 69 Proline Promass S 500 Klemmverbindung DIN 11864-3 A0016903  40 Detail X: Asymmetrischer Prozessanschluss, der grau markierte Teil ist lieferseitig. Längentoleranz Maß L in mm: +1,5 / –2,0 Clamp DIN 11864-3 Form A, Bundstutzen, zu Rohr nach DIN11866 Reihe A 1.4435 (316L)
  • Seite 70 Proline Promass S 500 Klemmstutzen DIN 32676, zu Rohr nach DIN11866 Reihe A 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option KQW [mm] [mm] [mm] [mm] 34,0 16,00 34,0 16,00 50,5 26,00 50,5 38,00 64,0 50,00 3-A-Ausführung: Bestellmerkmal "Weitere Zulassung", Option LP Klemmstutzen ISO 2852, zu Rohr nach ISO 2037 1.4435 (316L)
  • Seite 71 Proline Promass S 500 Gewindestutzen DIN 11851, ≥ Rd 34 × ¹⁄₈, zu Rohr nach DIN11866 Reihe A 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option KCW [mm] [mm] [mm] [mm] Rd 34 × ¹⁄₈ Rd 34 × ¹⁄₈ Rd 52 × ¹⁄₆...
  • Seite 72 Proline Promass S 500 Gewindestutzen ISO 2853 A0015623 Längentoleranz Maß L in mm: +1,5 / –2,0 Gewindestutzen ISO 2853, zu Rohr nach ISO 2037 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option JSE [mm] [mm] [mm] [mm] 37,13 22,60 37,13 22,60 37,13 22,60...
  • Seite 73 Proline Promass S 500 [mm] [mm] [mm] 68,15 81,65 Wetterschutzhaube 213 (8.4) 203 (8.0) A0029552  42 Wetterschutzhaube Proline 500 – digital 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553  43 Wetterschutzhaube Proline 500 Externe WLAN-Antenne Die externe WLAN-Antenne ist nicht für den Einsatz in hygienischen Anwendungen geeignet.
  • Seite 74 Proline Promass S 500 Proline 500 – digital Externe WLAN-Antenne am Gerät montiert A0033607  44 Maßeinheit mm (in) Externe WLAN-Antenne mit Kabel montiert Bei schlechten Sende-/Empfangsbedingungen am Montageort des Messumformers kann die externe WLAN-Antenne getrennt vom Messumformer montiert werden.

  • Seite 75: Abmessungen In Us-Einheiten

    Proline Promass S 500 Proline 500 Externe WLAN-Antenne am Gerät montiert 105 (4.1) 68 (2.7) 173 (6.8) A0028923  46 Maßeinheit mm (in) Externe WLAN-Antenne mit Kabel montiert Bei schlechten Sende-/Empfangsbedingungen am Montageort des Messumformers kann die externe WLAN-Antenne getrennt vom Messumformer montiert werden.
  • Seite 76 Proline Promass S 500 Bestellmerkmal "Messumformergehäuse", Option A "Alu, beschichtet" und Bestellmerkmal "Integrierte ISEM Elektronik", Option A "Sensor" [in] [in] [in] [in] [in] [in] 6,57 9,13 3,15 7,36 0,94 0,83 Bestellmerkmal "Messumformergehäuse", Option D "Polycarbonat" und Bestellmerkmal "Integrierte ISEM Elektronik", Option A "Sensor"...
  • Seite 77 Proline Promass S 500 Bestellmerkmal "Sensor Anschlussgehäuse", Option A "Alu, beschichtet" [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] ³⁄₈ 5,83 3,70 2,13 4,25 7,52 11,77 5,35 0,33 3,62 ½ 5,83 3,70 2,13 4,25 7,52 11,77 5,35...
  • Seite 78 Proline Promass S 500 Flanschanschlüsse ASME B16.5 A0015621 Längentoleranz Maß L in inch: +0,06 / –0,08 Flansch in Anlehnung an ASME B16.5, Cl 150 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option AAW [in] [in] [in] [in] [in] [in] [in] ³⁄₈ 3,54 2,37 4 ×...
  • Seite 79 Proline Promass S 500 ¾" Tri-Clamp, zu Rohr nach DIN 11866 Reihe C 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option FEW Clamp [in] [in] [in] [in] [in] ³⁄₈ ¾ 0,98 0,63 14,25 3-A-Ausführung: Bestellmerkmal "Weitere Zulassung", Option LP ½"-Tri-Clamp, zu Rohr nach DIN 11866 Reihe C 1.4435 (316L)
  • Seite 80 Proline Promass S 500 Gewindestutzenanschlüsse SMS 1145 A0015628 Längentoleranz Maß L in inch: +0,06 / –0,08 Gewindestutzen SMS 1145 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option SAW [in] [in] [in] [in] ³⁄₈ Rd 40 × ¹⁄₆ 0,89 14,25 ½ Rd 40 × ¹⁄₆...
  • Seite 81 Proline Promass S 500 [in] [in] [in] ³⁄₈ 1,85 4,33 ½ 1,85 8,03 1,85 13,7 1½ 2,683 16,46 3,215 18,62 Wetterschutzhaube 213 (8.4) 203 (8.0) A0029552  49 Wetterschutzhaube Proline 500 – digital 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47)
  • Seite 82 Proline Promass S 500 Proline 500 – digital Externe WLAN-Antenne am Gerät montiert A0033607  51 Maßeinheit mm (in) Externe WLAN-Antenne mit Kabel montiert Bei schlechten Sende-/Empfangsbedingungen am Montageort des Messumformers kann die externe WLAN-Antenne getrennt vom Messumformer montiert werden.

  • Seite 83: Gewicht

    Proline Promass S 500 Proline 500 Externe WLAN-Antenne am Gerät montiert 105 (4.1) 68 (2.7) 173 (6.8) A0028923  53 Maßeinheit mm (in) Externe WLAN-Antenne mit Kabel montiert Bei schlechten Sende-/Empfangsbedingungen am Montageort des Messumformers kann die externe WLAN-Antenne getrennt vom Messumformer montiert werden.

  • Seite 84: Werkstoffe

    Proline Promass S 500 Gewicht [kg] [mm] Gewicht in US-Einheiten Gewicht [lbs] [in] ½ 1½ Werkstoffe Gehäuse Messumformer Gehäuse Messumformer Proline 500 – digital Bestellmerkmal "Messumformergehäuse": • Option A "Alu beschichtet": Aluminium, AlSi10Mg, beschichtet • Option D "Polycarbonat": Polycarbonat Gehäuse Messumformer Proline 500 Bestellmerkmal "Messumformergehäuse":...
  • Seite 85 Proline Promass S 500 Kabeleinführungen/-verschraubungen A0028352  55 Mögliche Kabeleinführungen/-verschraubungen Innengewinde M20 × 1,5 Kabelverschraubung M20 × 1,5 Adapter für Kabeleinführung mit Innengewinde G ½" oder NPT ½" Gerätestecker Kabeleinführungen und Adapter Werkstoff Kabelverschraubung M20 × 1,5 Kunststoff • Adapter für Kabeleinführung mit Innengewinde G ½"...

  • Seite 86: Prozessanschlüsse

    Proline Promass S 500 Verbindungskabel Messaufnehmer - Messumformer Proline 500 • Standardkabel: PVC-Kabel mit Kupferschirm • Verstärktes Kabel: PVC-Kabel mit Kupferschirm und zusätzlichem Stahldraht-Geflechtmantel UV-Strahlung kann zu Beeinträchtigung des Kabelaußenmantels führen. Das Kabel möglichst vor Sonneneinstrahlung schützen. Gehäuse Messaufnehmer • Säuren- und laugenbeständige Außenoberfläche •...

  • Seite 87: Oberflächenrauhigkeit

    Proline Promass S 500 Oberflächenrauhigkeit Alle Angaben beziehen sich auf messstoffberührende Teile. Die folgenden Oberflächenrauhigkeiten sind bestellbar. = 0,8 µm (32 µin) Bedienbarkeit Nutzerorientierte Menüstruktur für anwenderspezifische Aufgaben Bedienkonzept • Inbetriebnahme • Betrieb • Diagnose • Expertenebene Schnelle und sichere Inbetriebnahme •...

  • Seite 88: Fernbedienung

    Proline Promass S 500 A0028232  56 Bedienung mit Touch Control Proline 500 – digital Proline 500 Anzeigeelemente • 4-zeilige, beleuchtete, grafische Anzeige • Hintergrundbeleuchtung weiß, bei Gerätefehler rot • Anzeige für die Darstellung von Messgrößen und Statusgrößen individuell konfigurierbar •...
  • Seite 89 Proline Promass S 500 A0028746  58 Möglichkeiten der Fernbedienung via HART-Protokoll (passiv) Automatisierungssystem (z.B. SPS) Messumformerspeisegerät, z.B. RN221N (mit Kommunikationswiderstand) Anschluss für Commubox FXA195 und Field Communicator 475 Field Communicator 475 Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu- ter mit Bedientool (z.B.
  • Seite 90 Proline Promass S 500 Via PROFIBUS DP Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit PROFIBUS DP verfügbar. A0020903  60 Möglichkeiten der Fernbedienung via PROFIBUS DP Netzwerk Automatisierungssystem Computer mit PROFIBUS-Netzwerkkarte PROFIBUS DP Netzwerk Messgerät Via PROFIBUS PA Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit PROFIBUS PA verfügbar.
  • Seite 91 Proline Promass S 500 A0029437  62 Möglichkeiten der Fernbedienung via Modbus-RS485-Protokoll (aktiv) Automatisierungssystem (z.B. SPS) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool (z.B. FieldCare, DeviceCare) mit COM DTM "CDI Communication TCP/IP" oder Modbus DTM...
  • Seite 92 Proline Promass S 500 A0033725  64 Möglichkeiten der Fernbedienung via EtherNet/IP-Netzwerk: Ringtopologie Automatisierungssystem, z.B. "RSLogix" (Rockwell Automation) Workstation zur Messgerätbedienung: Mit Custom Add-On Profile für "RSLogix 5000" (Rockwell Automation) oder mit Electronic Data Sheet (EDS) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu- ter mit Bedientool (z.B.

  • Seite 93: Serviceschnittstelle

    Proline Promass S 500 A0033719  66 Möglichkeiten der Fernbedienung via PROFINET-Netzwerk: Ringtopologie Automatisierungssystem, z.B. Simatic S7 (Siemens) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu- ter mit Bedientool (z.B. FieldCare, DeviceCare, SIMATIC PDM) mit COM DTM "CDI Communication TCP/IP"...
  • Seite 94 Proline Promass S 500 Messumformer Proline 500 A0027563  68 Anschluss via Serviceschnittstelle (CDI-RJ45) Computer mit Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool "FieldCare", "DeviceCare" mit COM DTM "CDI Communication TCP/IP" oder...

  • Seite 95: Netzwerk Integration

    Proline Promass S 500 Funktion WLAN: IEEE 802.11 b/g (2,4 GHz) • Access Point mit DHCP Server (Werkeinstellung) • Netzwerk Verschlüsselung WPA2-PSK AES-128 (gemäß IEEE 802.11i) Einstellbare WLAN Kanäle 1 bis 11 Schutzart IP67 Verfügbare Antennen • Interne Antenne • Externe Antenne (optional) Bei schlechten Sende-/Empfangsbedingungen am Montageort.

  • Seite 96: Unterstützte Bedientools

    Proline Promass S 500 Unterstützte Bedientools Für den lokalen Zugriff oder den Fernzugriff auf das Messgerät können verschiedene Bedientools verwendet werden. Abhängig vom verwendeten Bedientool kann der Zugriff mithilfe von unter- schiedlichen Bediengeräten und via verschiedene Schnittstellen erfolgen. Unterstützte Bedien- Bediengerät...

  • Seite 97: Historom Datenmanagement

    Proline Promass S 500 – Flashen der Firmware-Version für z.B. Upgrade der Geräte-Firmware – Download Treiber für Systemintegration – Darstellung von bis zu 1000 gespeicherten Messwerten (Nur verfügbar mit dem Anwendungspa- kets Extended HistoROM →  104) Sonderdokumentation Webserver →  110 HistoROM Das Messgerät verfügt über ein HistoROM Datenmanagement.

  • Seite 98: Zertifikate Und Zulassungen

    Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätserklärung aufge- führt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE-Zeichens. Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communica- C-Tick Zeichen tions and Media Authority (ACMA)".
  • Seite 99 Proline Promass S 500 Ex ia Messumformer Messaufnehmer Kategorie Zündschutzart Kategorie Zündschutzart II(1)G [Ex ia] IIC II1/2G Ex ia IIC T6…T1 Ga/Gb Ex ia IIB T6…T1 Ga/Gb II(1)G [Ex ia] IIC II2G Ex ia IIC T6…T1 Gb Ex ia IIB T6…T1 Gb II3(1)G Ex ec [ia Ga] IIC T5…T4 Gc...
  • Seite 100 Proline Promass S 500 Ex tb Messumformer Messaufnehmer [AEx / Ex ia ] IIIC Zone 21 AEx/ Ex ia tb IIIC T** °C Db Proline 500 ATEX/IECEx Aktuell sind die folgenden Ex-Ausführungen lieferbar: Ex db eb Messumformer Messaufnehmer Kategorie Zündschutzart Kategorie Zündschutzart...

  • Seite 101: Lebensmitteltauglichkeit

    Proline Promass S 500 NI (Ex nA) Messumformer Messaufnehmer Class I Division 2 Groups ABCD Ex de Messumformer Messaufnehmer Class I, Zone 1 AEx/ Ex de ia IIC T6…T4 Gb Class I, Zone 1 AEx/ Ex ia IIC T6…T1 Ga/Gb Class I, Zone 1 AEx/ Ex de ia IIB T6…T4 Gb...

  • Seite 102: Zertifizierung Hart

    • Mit der Kennzeichnung PED/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforderungen" des Anhangs I der Druckgeräterichtlinie 2014/68/EU. • Geräte mit dieser Kennzeichnung (mit PED) sind geeignet für folgende Messstoffarten: –...

  • Seite 103: Funkzulassung

    Proline Promass S 500 Funkzulassung Das Messgerät besitzt die Funkzulassung. Detaillierte Informationen zur Funkzulassung: Sonderdokumentation →  110 Weitere Zertifizierungen CRN-Zulassung Für einige Gerätevarianten gibt es eine CRN-Zulassung. Für ein CRN-zugelassenes Gerät muss ein CRN-zugelassener Prozessanschluss mit einer CSA-Zulassung bestellt werden.

  • Seite 104: Bestellinformationen

    Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifischer Anforderun- gen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt wer- den. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebs- zentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.

  • Seite 105: Heartbeat Technology

    Sonderdokumentation zum Anwendungspaket „OPC-UA-Server“ →  110. Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Webseite: www.endress.com.

  • Seite 106: Gerätespezifisches Zubehör

    Proline Promass S 500 Gerätespezifisches Zubehör Zum Messumformer Zubehör Beschreibung Messumformer Messumformer für den Austausch oder für die Lagerhaltung. Über den Bestellcode • Proline 500 – digital können folgende Spezifikationen angegeben werden: • Proline 500 • Zulassungen • Ausgang • Eingang •...

  • Seite 107: Kommunikationsspezifisches Zubehör

    Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen.  Bei Verwendung von Öl als Heizmedium: Mit Endress+Hauser Rücksprache halten. • Bei Bestellung zusammen mit dem Messgerät: Bestellmerkmal "Zubehör beigelegt"...

  • Seite 108: Servicespezifisches Zubehör

    Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durch- flussmessgeräts: z.B. Nennweite, Druckabfall, Durchflussgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...

  • Seite 109: Systemkomponenten

    Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild ein- geben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D-Matrixc- ode (QR-Code) auf dem Typenschild einscannen Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...

  • Seite 110: Geräteabhängige Zusatzdokumentation

    Proline Promass S 500 Beschreibung Geräteparameter Dokumentationscode FOUNDATION Messgerät HART Fieldbus PROFIBUS PA PROFIBUS DP Modbus RS485 EtherNet/IP PROFINET Promass 500 GP01060D GP01096D GP01061D GP01137D GP01062D GP01120D GP01121D Geräteabhängige Sicherheitshinweise Zusatzdokumentation Sicherheitshinweise für elektrische Betriebsmittel für explosionsgefährdete Bereiche. Inhalt Dokumentationscode Messgerät...
