Inhaltszusammenfassung für Rollei 230

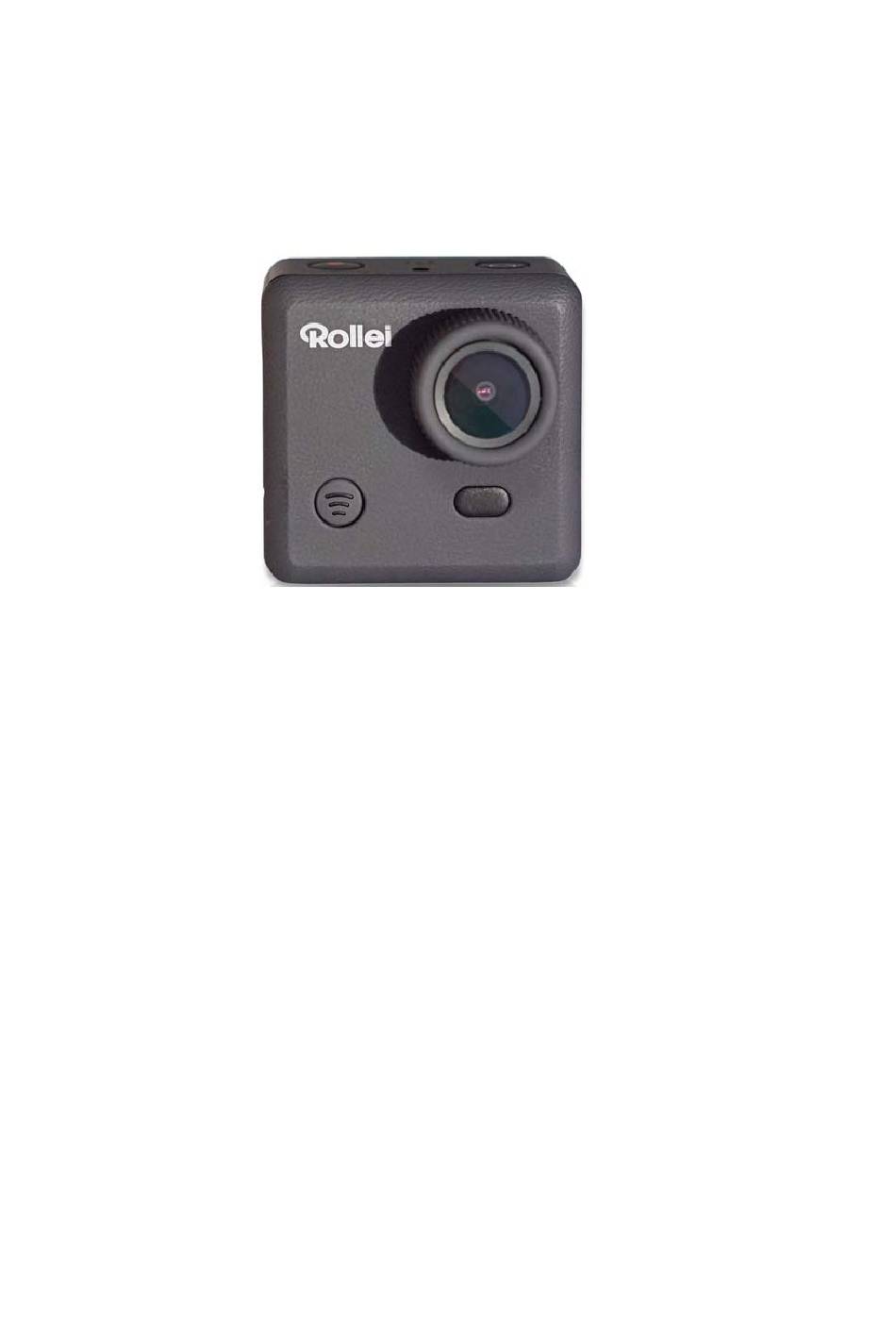

- Seite 1 Rollei Action Camera 230 Benutzerhandbuch ...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhalt Inhaltsverzeichnis ....................1 Sicherheitshinweise....................2 Verpackungsinhalt ....................3 Schematische Produktansicht ................4 Schematische Darstellung Fernbedienung ............5 Setup der Rollei Actioncam 230 ................6 Video‐Modus......................7 Videoeinstellungen ....................8 Allgemeine Einstellungen ...................11 Bildmodus ......................14 Bedienung der Rollei Actioncam 230..............17 Wiedergabemodus.....................19 WLAN‐Setup .......................20 Speicherungs‐ und Anzeigeoptionen..............22 Installieren der Rollei Actioncam 230 in das Unterwassergehäuse ....23 FAQ ........................24 Spezifikationen ....................25 Systemanforderungen ..................26 Erklärung ......................26 Lizenzerklärung....................27 ... -
Seite 3: Sicherheitshinweise
● Halten Sie die Kamera von Wasser und anderen Flüssigkeiten entfernt (es sei denn, sie wird im Unterwassergehäuse verwendet). Hantieren Sie die Rollei Actioncam 230 nicht mit nassen Händen (es sei denn, sie wird im Unterwassergehäuse verwendet). Dies kann zu Fehlfunktionen der Kamera führen. ● Laden Sie den Akku über den Micro‐USB‐Anschluss auf. ... -
Seite 4: Verpackungsinhalt
Verpackungsinhalt Bitte stellen Sie sicher, dass die Verpackung des Geräts die folgenden Inhalte aufweist: A Rollei Actioncam 230 G 3M‐Aufkleber B Unterwassergehäuse H Verriegelungsschraube C Portabler Kamerarahmen I Gelenk D Schnellspann‐Halterung J USB‐Kabel ... -
Seite 5: Schematische Produktansicht
Schematische Produktansicht A WLAN‐Aktivierung (unten auswählen) F POWER (und Menü) B LED Betriebsanzeige G USB‐Schnittstelle C LCD‐Bildschirm H Micro‐SD‐Kartenanschluss D AUSLÖSER (Menüauswahl) I Mini‐HDMI‐Schnittstelle E Mikrofon J Austauschbarer Li‐Akku Front Rückseite ... -
Seite 6: Schematische Darstellung Fernbedienung
Schematische Darstellung Fernbedienung Bitte beachten Sie: Mit der Fernbedienung können Sie die Kamera nicht einschalten. Bitte stellen Sie sicher, dass die Kamera eingeschaltet ist, bevor Sie die Fernbedienung benutzen. A LED‐Anzeigen B Foto aufnehmen C Video aufnehmen D Ausschalten E Micro‐USB‐Ladeanschluss auf der Rückseite der Fernbedienung Druk op "Power off" gedurende 4 sec. en houd ingedrukt om de camera uit te schakelen. de camera uitschakelen. Um die Fernbedienung zu verwenden, koppeln sie diese bitte zunächst, bevor Sie die Kamera einschalten. ... -
Seite 7: Setup Der Rollei Actioncam 230
● Die WLAN‐Funktion und Fernbedienung können nicht gleichzeitig verwendet werden. Setup der Rollei Actioncam 230 Schalten Sie die Kamera an. Halten Sie die Ein‐/Aus‐Taste für einige Sekunden gedrückt. Wenn die Kamera eingeschaltet ist, erscheint das Rollei‐Logo auf dem Bildschirm und die drei LEDs leuchten rot auf. Die Kamera befindet sich jetzt im Video‐Modus. ... -
Seite 8: Video-Modus
Rote LED‐Kontrolllampe Rote LED‐Kontrolllampe Rote LED‐Kontrolllampe Video‐Modus Anzeige im Video‐Modus Sobald die Kamera eingeschaltet wird, schaltet sie standardmäßig in den Videoaufnahme‐Modus. Drücken Sie die Taste „AUSLÖSER“ zum Starten der Aufnahme. Wenn die Aufnahme beginnt, sehen Sie die roten Kontrollleuchten aufblinken. Um die Aufnahme zu beenden, drücken Sie erneut die Taste „AUSLÖSER“. ... -
Seite 9: Videoeinstellungen
(drücken und sofort loslassen, bei zu langem Drücken wird die Kamera ausgeschaltet). Hinweis: Das Setup‐Menü ist abhängig vom derzeit aktiven Modus. Wenn der Video‐Modus aktiv ist, zeigt es Videoaufnahmeeinstellungen an bzw. Bildaufnahmeeinstellungen, wenn der Bild‐Modus aktiv ist. Standardmäßig wird der Video‐Modus aktiviert, wenn das Gerät eingeschaltet wird. ... - Seite 10 Auflösung Dies ermöglicht, die Videoauflösung der Aufnahme einzustellen: ● 1080P 30fps ● 720P 30fps ● 720P 60fps Video Schleife Diese Einstellung erlaubt dem Benutzer, die Aufnahmedauer festzulegen. ● „AUS“ ‐ in diesem Modus erzeugt die Kamera alle 30 Min. eine neue Datei. ● „2 Min.“ ‐ in diesem Modus erzeugt die Kamera alle 2 Min. eine neue Datei. ● „5 Min.“ ‐ in diesem Modus erzeugt die Kamera alle 5 Min. eine neue Datei. Weissabgleich Die werkseitige Voreinstellung ist Auto. Wenn Sie Auto ausschalten, muss der Weißabgleich bei sich verändernden Lichtverhältnisse manuell angepasst werden. Außerdem stehen die folgenden voreingestellten Modi zur Verfügung: Tageslicht, Bewölkt, Kunstlicht, Fluor ...
- Seite 11 PIV Dies aktiviert die automatische Bilderfassung während der Videoaufzeichnung: ● „AUS” ‐ deaktiviert die automatische Bilderfassung. ● „10 Sek.“ ‐ automatische Bilderfassung alle 10 Sek. ● „20 Sek.“ ‐ automatische Bilderfassung alle 20 Sek. ● „30 Sek.“ ‐ automatische Bilderfassung alle 30 Sek. ● „60 Sek.“ ‐ automatische Bilderfassung alle 60 Sek. Anzeige für Videoeinstellungen (Seite 2) ...
-
Seite 12: Allgemeine Einstellungen
Allgemeine Einstellungen Anzeige für Allgemeinen Einstellungen (Seite 1) Dies erlaubt dem Benutzer, die allgemeinen Geräteeinstellungen anzupassen. Um allgemeine Einstellungen festzulegen, gehen Sie zuerst ins Menü Einstellungen durch Drücken der EIN‐/AUS‐Taste und halten Sie dann die Taste ... - Seite 13 Monitor drehen Dient zur Drehung des Bildschirms. Datum & Zeit Dies erlaubt dem Benutzer, Datum & Uhrzeit anzupassen. Hinweis: Verwenden Sie die WLAN‐Taste, um das Datum und die Uhrzeit zu ändern, benutzen Sie die Taste „AUSLÖSER“ zum Bestätigen. Das Datum wird im Format Jahr/Monat/Tag eingegeben. Die Uhrzeit basiert auf einer 24‐Stunden‐Anzeige. Sprache Zur Auswahl der Gerätesprache. ...
- Seite 14 System ● Zurücksetzen auf Werkseinstellungen: zum Zurückzusetzen der Kamera auf die Werkseinstellungen. ● Systeminfo: zur Überprüfung der Firmware‐Version. ● Karteninfo: zum Anzeigen der SD‐Karteninformationen. Wi‐Fi Passwort Einrichten Ihres neues WLAN‐Passworts. Hinweis: Das WLAN‐Passwort ist standardmäßig: „1234567890“. Verwenden Sie die WLAN‐Taste zum Navigieren und bestätigen Sie mit der Taste „AUSLÖSER“. Wi‐Fi SSID Einrichten Ihres neuen WLAN‐Namens. Hinweis: Verwenden Sie die WLAN‐Taste zum Navigieren und bestätigen Sie mit der Taste „AUSLÖSER“. Der Name wird im Format "WLAN_CAM_000" eingegeben. Sie können nur die letzten drei Zahlen ändern, die durch zyklische Nummern angezeigt werden. Format Dient zur Formatierung der Karte. Das Anwenden der Formatierung löscht alle Daten auf der Karte unwiderruflich. ...
-
Seite 15: Bildmodus
Bildmodus Dieser Modus erlaubt Benutzern das Aufnehmen von Bildaufnahmen. Anzeige für Bildmodus ... - Seite 16 Um in das SETUP‐Menü für Bildeinstellungen zu gelangen, drücken Sie die EIN‐/AUS‐Taste (drücken und sofort loslassen, bei zu langem drücken wird die Kamera ausgeschaltet). Auflösung Zur Einstellung der Bildauflösung. Qualität Zur Einstellung der Bildqualität. Messung Der Lichtmessungs‐Modus bezieht sich auf die Art und Weise, in der eine Kamera die Belichtung bestimmt. ...
- Seite 17 Anzeige für Bildeinstellung (Seite 2) ...
-
Seite 18: Bedienung Der Rollei Actioncam 230
Bedienung der Rollei Actioncam 230 Vorbereitung Aufladen des Akkus Vor der ersten Verwendung der Rollei Actioncam 230, sollten Sie den Akku vollständig aufladen. Verfahrensweise: 1. Schließen Sie Rollei Actioncam 230 an einen Computer (oder andere USB‐Stromquelle) an, mithilfe des USB‐Kabels (mitgeliefert). 2. A: Wenn die Kamera beim Aufladen eingeschaltet ist, leuchten 3 ... -
Seite 19: Videoaufnahme
● Es gibt nur eine richtige Position, in der die Micro‐SD‐Karte in den Steckplatz eingesetzt werden kann. Üben Sie keinen Druck auf die die Karte aus, um diese in den Kartensteckplatz einzusetzen, da dies sowohl die Karte als auch die Kamera beschädigen kann. ● Es wird empfohlen, neue Karten zu formatieren, die zuvor in anderen Kameras verwendet wurden. Formatieren der Micro‐SD‐Karte: Hinweis: Die Formatierung der Karte wird alle Inhalte dauerhaft löschen. Videoaufnahme Sobald die Kamera eingeschaltet wird, schaltet sie standardmäßig in den Videoaufnahme‐Modus. ... -
Seite 20: Wiedergabemodus
Wiedergabemodus Navigation: Verwenden Sie zur Navigation die WLAN‐Taste, zur Eingabe/Bestätigung der Auswahl die Taste „AUSLÖSER“ und die EIN‐/AUS‐Taste um zurückzukehren. Der Wiedergabemodus ermöglicht Ihnen, die aufgezeichneten Videos & Bilder anzusehen. Öffnen Sie zunächst den Bildmodus, dann halten Sie die Taste „AUSLÖSER“ für 3 Sek. Gedrückt. Um ein aufgezeichnetes Video anzusehen, gehen Sie auf „VIDEO“ und wählen Sie die Datei aus. Um ein Bild zu betrachten, gehen Sie auf „BILD“. Um eine Videoaufnahmeschleife anzusehen, gehen Sie auf „SCHLEIFE“. ... -
Seite 21: Wlan-Setup
WLAN‐Setup Die Rollei Actioncam 230 ermöglicht eine volle Kamerasteuerung, Live‐Vorschau und Wiedergabe von Fotos und Videos auf den meisten Smartphones und Tablets. 1. Laden Sie die App "Rollei 400/410" von "Google Play" oder von Apple aus dem "App Store" herunter. Rollei 400/410 2. Aktivieren Sie das WLAN an der Rollei Actioncam 230, durch Drücken der ... - Seite 22 Hinweis: Sie können den WLAN‐Namen unter Menüeinstellungen ändern. 4. Verbinden Sie Ihr Telefon mit „Rollei 400/410“ über WLAN. 5. Das standardmäßige WLAN‐Passwort für die Rollei Actioncam 230 lautet: „1234567890“ Hinweis: Sie können das WLAN‐Passwort unter Menüeinstellungen ändern. 6. Öffnen Sie die App „Rollei 400/410“ Wichtig: Bevor Sie die Kamera über WLAN anschließen, müssen Sie die App „Rollei 400/410“ auf Ihr Smartphone oder Tablet herunterladen. Darstellung des APP‐Menüs Batterieanzeige Videoauflösung Einstellungen Wiedergabemodus Schalter Foto‐/Video‐Modus Aufnahme Hinweis: Um die aufgezeichneten Videos auf dem Handy anzusehen, müssen ...
-
Seite 23: Speicherungs- Und Anzeigeoptionen
Speicherungs‐ und Anzeigeoptionen Übertragen von Dateien auf den PC Verwenden Sie das mitgelieferte USB‐Kabel (J), um die Kamera an den Computer anzuschließen. Die LCD‐Anzeige der Kamera wird das MSDC‐Symbol anzeigen und Ihr Computer wird die Kamera als ein externes Speichergerät erkennen. Alternativ können Sie die Micro‐SD‐Karte entfernen und ein Kartenlesegerät (nicht im Lieferumfang enthalten) verwenden, um das gleiche Ergebnis zu erzielen. 1. Wählen Sie die Datei(en), die Sie auf Ihren Computer übertragen möchten aus, indem Sie diese markieren. ... -
Seite 24: Installieren Der Rollei Actioncam 230 In Das Unterwassergehäuse
● Die Rollei Actioncam 230 ist dafür entworfen im Unterwassergehäuse (B) verwendet zu werden. Vor dem Einsetzen der Rollei Actioncam 230 in das Gehäuse, wählen Sie den Video‐ oder Bild‐Modus aus. Hinweise: ● Stellen Sie sicher, dass das Gehäuse trocken und sauber ist. ● Setzen Sie Rollei Actioncam 230 ein. Stellen Sie sicher, dass das Objektiv ordnungsgemäß in der Objektivaussparung sitzt. ● Schließen Sie den Sicherheitsverschluss. ● Die Rollei Actioncam 230 ist auf das bereitgestellte Zubehör montierbar. ... -
Seite 25: Faq
FAQ F: Warum blinken die roten LEDs auf？ A. Der Akkustand ist niedrig. Sie müssen die Kamera aufladen. F: Die Rollei Actioncam 230 lässt sich nicht einschalten. Wieso? A. Der Akku ist leer. Sie müssen den Akku aufladen (vollständiges Aufladen eines leeren Akkus dauert ca. 5 Stunden). F: Die Rollei Actioncam 230 schaltet sich automatisch ab. Wieso? A: Der Akku ist leer oder Sie haben automatisches Ausschalten festgelegt. F: Videos und Bilder sind unscharf. Wieso? A: Das Objektiv ist verschmutzt. Reinigen Sie das Objektiv. F: Die Rollei Actioncam 230 wird vom Computer nicht erkannt. Wieso? A: Versuchen Sie ein anderes USB‐Kabel oder einen anderen USB‐Anschluss zu verwenden. ... -
Seite 26: Spezifikationen
Spezifikationen Wasserdichtigkeit bis zu 30 m (mit Unterwassergehäuse) Sensor 3,0 Megapixel CMOS‐Sensor Video: 1080P@30fps, 720P@60fps, 720P@30fps Auflösung Bildaufnahme: 3 Megapixel (12 Megapixel interpoliert) Speichertyp Micro‐SD‐Karte bis zu 32GB (nicht im Lieferumfang enthalten) Objektiv 150°‐Ansicht Festobjektiv Blende F/2.5 f = 2.65 mm Objektivfokus 0,5 m bis unendlich Verschlusszeit 1/30 bis 1/2000 Sek. Videoaufnahmeschleife AUS / alle 2 Min. / alle 5 Min. Empfindlichkeit automatisches ISO 100‐200 Mikrofon eingebaut Display 2 Zoll TFT‐LCD Video: MOV H.264 Format Standbild: JPEG Spannungsversorgung 3.7 V / 1000 mAh austauschbarer Li‐Akku Lebensdauer der Video: ca. 2,0 Stunden ohne WLAN Batterie Abmessungen 54 x 37 x 51 mm Gehäuse 49.5 x 76 x 84 mm ... -
Seite 27: Systemanforderungen
HDMI (HDMI‐Kabel nicht im Lieferumfang enthalten) Schnittstellen High‐Speed‐USB 2.0 Erklärung Hiermit erklärt der Hersteller, dass in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der folgenden Europäischen Richtlinien die CE‐Kennzeichnung an der Rollei Actioncam 230 angebracht wurde: 2011/65/EG RoHs‐Richtlinie 2004/108/EG Niederspannungsrichtlinie 1999/5/EG R & TTE‐Richtlinie 2006/95/EWG Niederspannungsrichtlinie ... -
Seite 28: Lizenzerklärung
Zu dieser Software wurden für das vorliegende Produkt gerätespezifische Anpassungen vorgenommen. Den Quelltext der in dem vorliegenden Produkt implementierten Software erhalten Sie auf Anfrage an die E‐Mail‐Adresse info@rollei.com zugesandt. In diesem Fall müssen Ihre E‐Mail‐Angaben enthalten, um welches Produkt es sich handelt unter weiterer Angabe der Seriennummer, einen ... - Seite 29 Zeitraum von mindestens drei Jahren ab dem Kaufdatum bei der gewerblichen Bezugsquelle, soweit die gewerbliche Bezugsquelle das Produkt direkt von uns bezogen hat oder unter Zwischenschaltung ausschließlich gewerblicher Zwischenhändler. ...
