- Seite 1 Bedienungsanleitung...

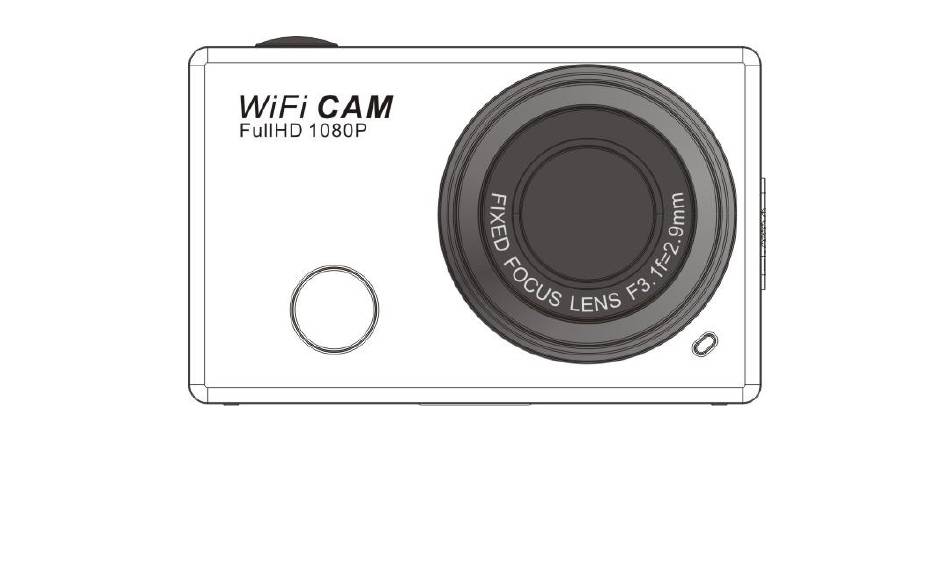

- Seite 2 Vielen Dank, dass Sie die Rollei S-40 WiFi Action Camera gekauft haben. Bevor Sie dieses Produkt verwenden, lesen Sie die Bedienungsanleitung bitte aufmerksam durch, um das Produkt optimal zu nutzen und seine Lebensdauer zu verlä ngern. Erscheinungsbild und Tasten...
- Seite 3 10. microSD-Karteneinschub Objektiv 11. Externes Mikrofon WLAN-Schalter und Statusanzeige (rot) 12. Verriegelung des Akkudeckels Einschalt-/Betriebswahltaste 13. LED-Leuchte Kontrollleuchte fü r Infrarotsignalempfang Anzeigen auf dem LCD-Display Nach Einschalten der S-40 WiFi werden auf dem Display die folgenden Statusangaben und Einstellungen angezeigt:...
- Seite 4 Stummbetrieb, wird bei Aktivierung angezeigt, ist standardmä ß ig deaktiviert. Zä hler, zeigt bis 999 an. 8. Uhr, zeigt Stunden und Minuten an. 9. Akkusymbol: aktueller Akkustand der Kamera. Achtung: Je nach Status der S-40 WiFi kö nnen die angezeigten Symbole variieren.
- Seite 5 Ablaufdiagramm fü r den Betriebsmodus Nach dem Einschalten der Kamera kö nnen Sie die Einschalt-/Betriebswahltaste drü cken, um zwischen den folgenden Betriebsmodi umzuschalten: HILo Videomodus (720P, 60 B/s) Videovorschaumodus (1080P Standard) Videomodus (720P, 30 B/s) Fotomodus (8 MP) Fotomodus (5 MP) Im Videomodus die Auslö...
- Seite 6 Aufzeichnung zu beenden. Im Fotomodus die Auslö setaste drü cken, um ein Foto aufzunehmen. Die Rollei S-40 WiFi verwenden Wenn Sie die Actioncam zum ersten Mal verwenden: 1. Setzen Sie eine microSD- oder microSDHC-Karte ein, wie in der folgenden Abbildung dargestellt.
-
Seite 7: Den Akku Verwenden
Empfehlenswert ist eine Class-4-High-Speed-Karte. Bei Verwendung der Auslö serverzö gerung oder bei Videoaufzeichnung im Profi-Modus ist eine Class-10-Speicherkarte erforderlich. Schalten Sie die Kamera aus, bevor Sie die Speicherkarte einsetzen oder entfernen. 2. Den Akku verwenden 2.1 Den Akku einsetzen. Setzen Sie den Akku korrekt ein, wie in der folgenden Abbildung dargestellt. Abbildung 1 Abbildung 2 Abbildung 3... - Seite 8 ), um den Akku zu fixieren, wie in Abbildung 4 dargestellt. 2.2 Den Akku laden. Die S-40 WiFi verwendet einen wiederaufladbaren Lithium-Akku. Schließ en Sie die ausgeschaltete S-40 WiFi per USB-Kabel an einen Computer an, um den Akku aufzuladen. Wä hrend des Ladevorgangs leuchtet die (blaue) Statusanzeige und erlischt, wenn der Akku vollstä...
- Seite 9 Kamera gibt einen Piepton aus. -Taste etwa 3 Sekunden, dann wird auf dem Display „OFF“ angezeigt, 2. Ausschalten: Drü cken Sie die und die Kamera gibt einen Piepton aus. Achtung: Die S-40 WiFi schaltet sich automatisch aus, wenn sie 5 Minuten lang inaktiv war.
-
Seite 10: Der Einstieg
Der Einstieg Standardeinstellung: Die Kamera fä hrt mit den folgenden Standardeinstellungen hoch: Symbol fü r den Die S-40 WiFi befindet sich im Videomodus. Videomodus Videoauflö sung FHD: 1080p mit 30 Bildern/Sek. Aufnahmedauer Bedeutet 0 Stunden und 00 Minuten. Symbol fü r Wird angezeigt, wenn eine microSD-Karte eingesetzt ist. - Seite 11 Aufnahmemodi. Die S-40 WiFi bietet verschiedene Aufnahmemodi. Drü cken Sie mehrfach die -Taste, um zwischen den verschiedenen Modi umzuschalten. Die ersten beiden Aufnahmemodi werden auf dem Display der S-40 WiFi angezeigt, andere Modi sind bei der Bedienung per App verfü gbar. HI bedeutet FHD-Video (1920x1080, 30 Bilder/Sek.). Video Lo bedeutet 720p-Video (1280x720, 30 Bilder/Sek.).
- Seite 12 Selbstauslö ser einstellen (nur per App). Video Wenn Sie ein Video aufnehmen mö chten, prü fen Sie, ob sich die S-40 WiFi im Videomodus befindet. Wenn das Symbol nicht auf dem Display angezeigt wird, drü cken Sie die -Taste so oft, bis es angezeigt wird.
-
Seite 13: Wlan Aktivieren/Deaktivieren
Video wird gespeichert, bevor sich die S-40 WiFi abschaltet. Foto Wenn Sie ein Foto aufnehmen mö chten, prü fen Sie, ob sich die S-40 WiFi im Fotomodus befindet. Wenn das Symbol nicht auf dem Display angezeigt wird, drü cken Sie die -Taste so oft, bis es angezeigt wird. -
Seite 14: Stummmodus Aktivieren/Deaktivieren
WLAN ist standardmä ß ig deaktiviert Wenn WLAN aktiviert ist, wird das WLAN-Symbol auf dem LCD angezeigt 4. Stummmodus aktivieren/deaktivieren Der Ton ist standardmä ß ig aktiviert. Im Video- oder Fotomodus drü cken Sie lä ngere Zeit die Auslö setaste, um den Ton und die Kontrollleuchte zu deaktivieren und in den Stummmodus zu wechseln. - Seite 15 Stumm-Symbol auf dem LCD angezeigt. 5. An einen HD-Fernseher anschließ en 5.1 Schließ en Sie die S-40 WiFi mit einem HDMI-Kabel (Zubehö r) an einen HD-Fernseher an. Wenn Sie Bilder, Videos oder Tonaufnahmen ü ber einen HD-Fernseher wiedergeben wollen, schließ en Sie das...
- Seite 16 HD-Fernsehers an, wie in der folgenden Abbildung dargestellt: HDMI-Kabel Achtung: Bevor Sie das HDMI-Kabel anschließ en oder entfernen, beenden Sie bitte zuerst die Videoaufzeichnung bzw. die Wiedergabe und trennen Sie die WLAN-Verbindung.
- Seite 17 5.2 Wenn die Kamera an einen HD-Fernseher angeschlossen ist, wird auf dem LCD-Display Folgendes angezeigt: Name des Symbols Beschreibung Die Kamera befindet sich im Wiedergabemodus. Wiedergabe Es sind 31 Dateien auf der Kamera, und Sie zeigen gerade Anzahl Dateien Bild Nr. 19 an. Video-Symbol Die Datei ist eine Videodatei.
- Seite 18 Im Wiedergabemodus drü cken Sie die -Taste, um zwischen Fotos und Videos umzuschalten. Sind mehrere Fotos oder Videos vorhanden, drü cken Sie die WLAN-Taste , um das gewü nschte Foto oder Video auszuwä hlen. Wenn Sie eine Videodatei ausgewä hlt haben, drü cken Sie die Auslö setaste , um die Wiedergabe zu beginnen.
-
Seite 19: An Einen Computer Anschließen
6. An einen Computer anschließ en 6.1 Schalten Sie die S-40 WiFi ein und schließ en Sie sie mit dem beiliegenden USB-Kabel an den USB-Anschluss des Computers an. Die S-40 WiFi wechselt jetzt in den USB-Massenspeichermodus, und das LCD zeigt Folgendes an:... - Seite 20 Jetzt kö nnen Sie die Fotos oder Videos, die Sie mit der S-40 WiFi aufgenommen haben, auf dem Computer ansehen. Achtung: Wenn die S-40 WiFi als USB-Massenspeicher mit dem Computer verbunden ist, werden unter Arbeitsplatz zwei Wechseldatenträ ger angezeigt: Der eine ist die microSD-Karte, auf der die vom Benutzer aufgenommenen Fotos und Videos gespeichert werden;...
- Seite 21 Auf dem LCD-Display wird dann Folgendes angezeigt: Jetzt kö nnen Sie die Webcam ü ber die Anwendung aktivieren. Um wieder in den (PCU-Modus) zu wechseln, drü cken Sie noch einmal die USB-Massenspeichermodus -Taste. Achtung: Bei Windows XP SP3 und hö her ist kein Treiber fü r den Webcam-Modus (PCC-Modus) erforderlich.
- Seite 22 Ein/Aus-Tas Anleitung Sie kö nnen mit der Fernbedienung die Aufnahme von Fotos und Videos steuern und die S-40 WiFi ausschalten. Wenn Sie die Fernbedienung verwenden, richten Sie den Signalausgang auf die Kontrollleuchte fü r den Signalempfang der S-40 WiFi und drü cken Sie die Video-Taste.
-
Seite 23: Die App Installieren
Kontrollleuchte fü r Infrarotsignalempfang App (unterstü tzt Android und iOS) 1. Die App installieren 1.1 Suchen Sie in Google Play (für das Betriebssystem Android) nach „SYMAGIX“, oder scannen Sie den auf... -
Seite 24: Android-App
Installation abgeschlossen ist, wird auf dem Display das Symbol angezeigt. 2.2 Setzen Sie die microSD-Karte ein und schalten Sie die S-40 WiFi ein, dann drü cken Sie die WLAN-Taste, um das WLAN zu aktivieren. Jetzt wird das WLAN-Symbol auf dem LCD angezeigt. - Seite 25 App-Verzeichnis Ihres Android-Handys oder -Tablets, um die App zu ö ffnen. Jetzt kö nnen Sie eine Vorschau des Bildes sehen, das von der S-40 WiFi an das Telefon oder Tablet ü bertragen wird. Die folgende Abbildung zeigt die Bedienoberflä che auf dem Endgerä t.
- Seite 26 1. Videoauflö sung 6. Fotomodus 2. Weiß abgleich 7. Videomodus 3. Einstellungen (Menü Einstellungen aufrufen) 8. Symbol fü r WLAN-Signal 4. In Wiedergabemodus wechseln 9. Akkusymbol fü r die S-40 WiFi 5. Auslö setaste...
- Seite 27 Wenn die Installation abgeschlossen ist, wird auf dem Display das Symbol angezeigt. 3.2 Setzen Sie die microSD-Karte ein und schalten Sie die S-40 WiFi ein, dann drü cken Sie die WLAN-Taste, um das WLAN zu aktivieren. Jetzt wird das WLAN-Symbol auf dem LCD angezeigt.
- Seite 28 App-Verzeichnis Ihres iOS-Handys oder -Tablets, um die App zu ö ffnen. Jetzt kö nnen Sie eine Vorschau des Bildes sehen, das von der S-40 WiFi an das Telefon oder Tablet ü bertragen wird. Die folgende Abbildung zeigt die Bedienoberflä che auf dem Endgerä t.
- Seite 29 Achtung: 1. Wenn Sie ein Foto oder Video aufnehmen oder Dateien auf das Endgerä t herunterladen mö chten, muss eine microSD-Karte eingesetzt sein. 2. Die WLAN-Statusanzeige bleibt an, wenn das Endgerä t mit dem S-40 WiFi verbunden ist.
-
Seite 30: Unterwasser-Schutzgehä Use
Unterwasser-Schutzgehä use Bevor Sie das Unterwasser-Schutzgehä use versiegeln, stellen Sie sicher, dass die Gummidichtungen des Kameragehä uses sauber sind. Schon ein einziges Haar oder Sandkorn kann eine undichte Stelle herbeifü hren. Dies kö nnen Sie ü berprü fen, indem Sie das Gehä use ohne eingelegte Kamera schließ en. Tauchen Sie das Gehä... - Seite 31 Lizenzerklä rung Die in diesem Produkt verwendete Software ist lizensiert unter einer Lizenz nach den Bedingungen der GNU – General Public License. Wir weisen ausdrü cklich darauf hin, dass fü r Software nach den Lizenzbedingungen der GNU - General Public License keine Haftung ü bernommen wird. Ausgangspunkt der Software ist die Software, die auf der Seite http://sg-gpl.net/ verö...
- Seite 32 Anfrage zugesandt. In diesem Fall muss Ihre E-Mail Angaben enthalten, um welches Produkt es sich handelt unter weiterer Angabe der Seriennummer, einen Nachweis ü ber Ihre gewerbliche Bezugsquelle und einen Nachweis fü r das Kaufdatum des Produktes von der gewerblichen Bezugsquelle. Wir garantieren die Zusendung des Quelltextes der implementierten Software fü...
