Diffusor (Version Für Optispray Ap01.1-E) - Gema OptiGun GA03-E Betriebsanleitung Und Ersatzteilliste

Diffusor (Version für OptiSpray AP01.1-E)
Diffusor – komplett
Steckverbindung – Ø 6-Ø 8 mm
1
Kunststoffrohr – Ø 6/4 mm
2
Einschraubnippel – M7-Ø 6 mm
3
Anschlussstück – komplett, Pos. 4, 8 und 9
4 Anschlussstück
5 Fluidrohr
O-Ring – Ø 13x1,5 mm
6
Adapterstück – komplett, inkl. Pos. 6
7
Schlauchanschluss – komplett, inkl. Pos. 9
8
O-Ring – Ø 9x1,5 mm
9

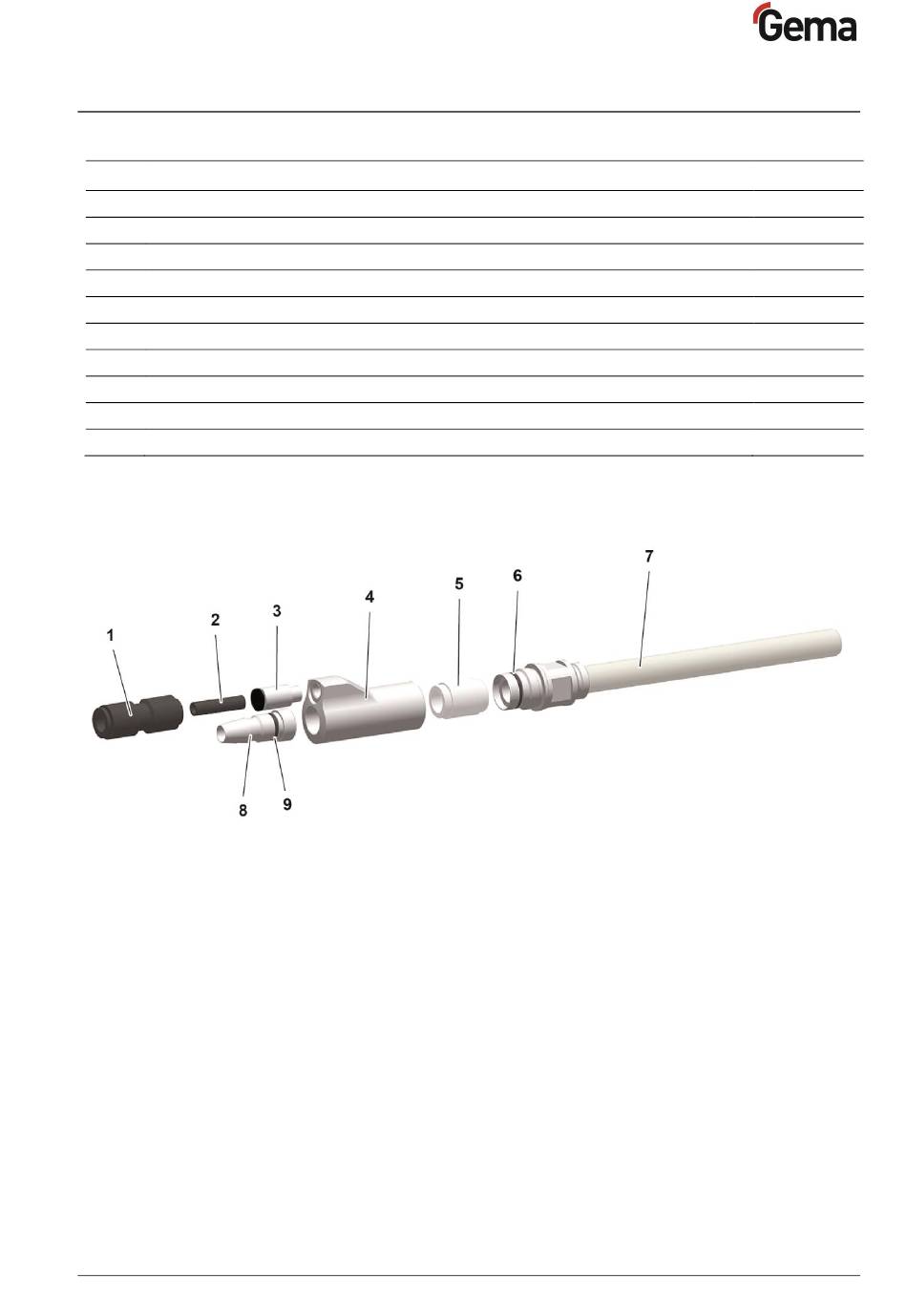

Abb. 17: Diffusor (OptiGun GA03-E)
OptiGun GA03-E
Rev. 00 02/23
* Bitte Länge angeben
# Verschleissteil
1011 630
254 894
103 144*
1008 699
1011 627
1011 638
1005 262#
1009 943
1011 625
1011 632
1011 637
Ersatzteilliste • 51
