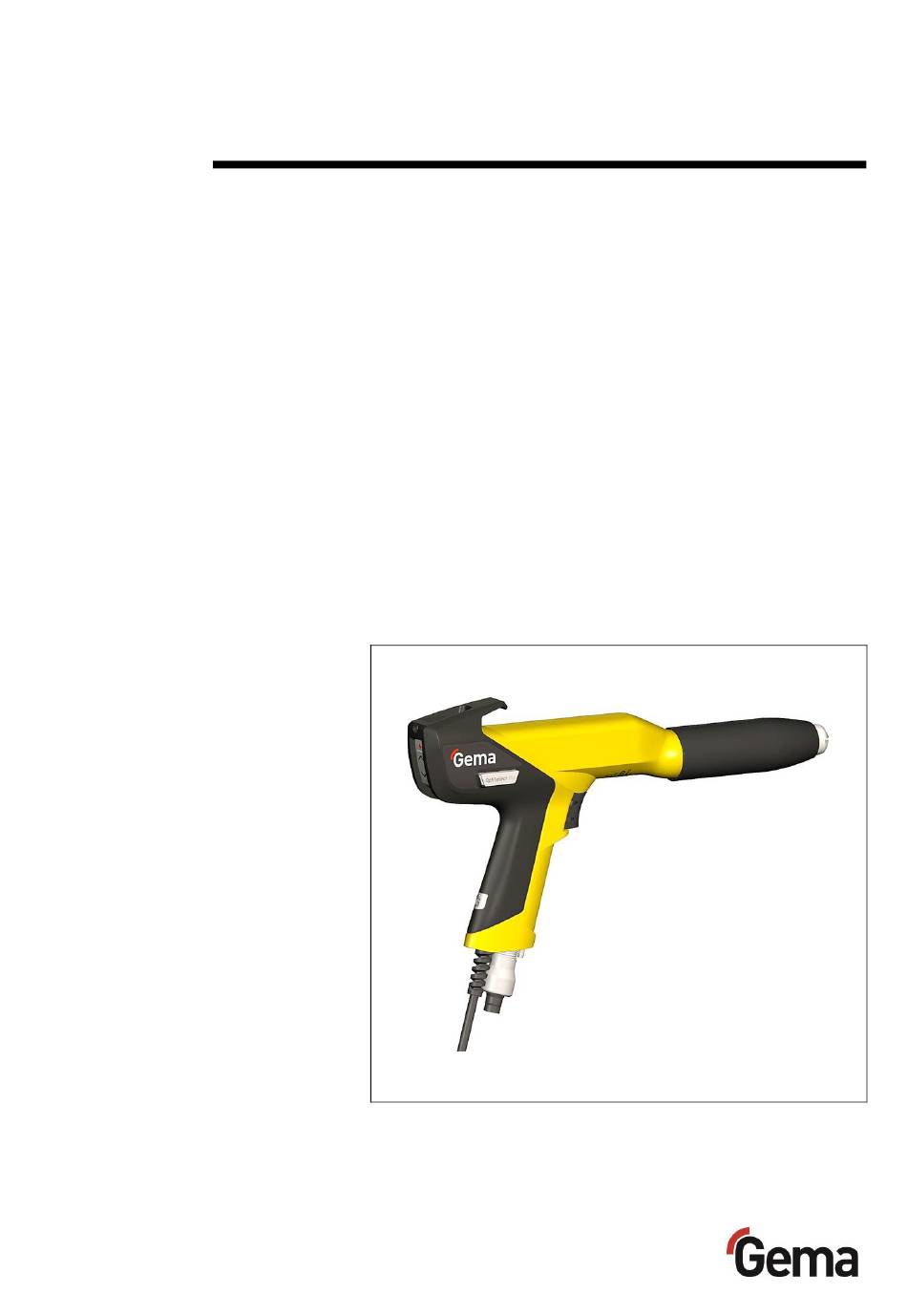

- Seite 1 Rev. 02 1011 543 Betriebsanleitung und Ersatzteilliste Handpistole OptiSelect Pro GM04 Originalbetriebsanleitung...
- Seite 2 Die im vorliegenden Handbuch enthaltenen Informationen sind nach bestem Wissen und Gewissen am Tage der Veröffentlichung richtig und zutreffend. Der Inhalt stellt jedoch keine bindende Verpflichtung für Gema Switzerland GmbH dar und das Recht auf Änderungen ohne Ankündigung bleibt vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Typische Eigenschaften – Charakteristika der Funktionen ........17 Fernsteuerung ..................17 Schnellanschluss für Pulverschlauch ............17 Anschluss für SuperCorona-Ring ............17 Montage / Anschluss Anschliessen der Pistole ..................19 Inbetriebnahme Vorbereitung zur Inbetriebnahme ................. 21 Rahmenbedingungen ................21 Erstinbetriebsetzung ..................... 22 Inhaltsverzeichnis • 3 OptiSelect Pro GM04... - Seite 4 Anforderungen an das ausführende Personal ........39 Entsorgungsvorschriften ................39 Materialien ....................39 Ersatzteilliste Bestellen von Ersatzteilen ..................41 OptiSelect Pro GM04 – Ersatzteilliste ..............42 Spülmodul (Option) ....................44 SuperCorona ......................45 Zubehör ........................ 46 Flachstrahldüsen – Übersicht (Verschleissteile) ........46 Rundstrahldüsen –...
-
Seite 5: Über Diese Anleitung
Über diese Anleitung Allgemeines Diese Betriebsanleitung enthält alle wichtigen Informationen, die Sie für die Arbeit mit OptiSelect Pro GM04 benötigen. Sie wird Sie durch die Inbetriebnahme führen und Ihnen Hinweise und Tipps zur optimalen Verwendung in Ihrem Pulverbeschichtungssystem geben. Die Informationen über die Funktionsweise der einzelnen Systemkomponenten finden Sie in den jeweiligen beiliegenden Dokumentationen. -
Seite 6: Aufbau Der Sicherheitshinweise
► Vermeiden der Gefahr Darstellung des Inhalts Positionsangaben im Text Positionsangaben in Abbildungen werden als Verweis in beschreibendem Text verwendet. Beispiel: "Die Hochspannung (H), in der Pistolenkaskade erzeugt, wird zur Elektrode geleitet." 6 • Über diese Anleitung OptiSelect Pro GM04... -
Seite 7: Sicherheit
Hersteller nicht; das Risiko hierfür trägt allein der Benutzer. Wenn dieses Produkt abweichend von unseren Vorgaben für andere Betriebsverhältnisse und/oder andere Stoffe eingesetzt werden soll, so ist das Einverständnis der Firma Gema Switzerland GmbH einzuholen. – Die Inbetriebnahme (d.h. die Aufnahme des bestimmungsgemässen... -
Seite 8: Produktspezifische Sicherheitshinweise
Die bauseitigen Installationen müssen gemäss den örtlichen Vorschriften ausgeführt werden. – Es muss darauf geachtet werden, dass sämtliche Komponenten der Anlage gemäss den örtlichen Vorschriften geerdet sind. Für weitere Informationen wird auf die ausführlichen Gema- Sicherheitshinweise verwiesen. 8 • Sicherheit OptiSelect Pro GM04... -
Seite 9: Produktbeschreibung
über die Gefahren unterrichtet sind. Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäss. Für hieraus resultierende Schäden haftet der Hersteller nicht, das Risiko hierfür trägt allein der Benutzer! Produktbeschreibung • 9 OptiSelect Pro GM04... -
Seite 10: Vernünftigerweise Vorhersehbare Fehlanwendung
Verwendung von Email-Pulver – Falsch eingestellte Werte der Pulverförderung – Falsch eingestellte Werte der Elektrodenspülluft – Verwendung von feuchtem Pulver Technische Daten Elektrische Daten OptiSelect Pro GM04 Nenneingangsspannung eff. 10 V Frequenz 18 kHz (average) Nennausgangsspannung 110 kV negativ Polarität (optional positiv) Max. -
Seite 11: Aufbau
Rev. 02 01/23 Aufbau Gesamtansicht Abb. 2: Zerstäubersystem Pistolenkabel Überwurfmutter Pulverschlauch-Anschluss Schaft 10 Schnellanschluss für Pulverschlauch (geerdet) Heckteil mit Haken 11 Elektrodenspülluft- Fernbedienung Anschluss SuperCorona-Anschluss 12 Pistolenabzug Pistolengriff Produktbeschreibung • 11 OptiSelect Pro GM04... -
Seite 12: Bedienelemente
Handpistole mit Pistolenkabel (6 m), Polarität negativ – Pulverschlauch (6 m) – Spülluftschlauch (6 m) – Flachstrahldüse NF40, komplett (inkl. Elektrodenhalter) – Flachstrahldüse NF20, komplett (inkl. Elektrodenhalter) – Kabelbinder mit Klettverschluss – Reinigungsbürste für Pistole – Ersatzteile-Set – Betriebsanleitung 12 • Produktbeschreibung OptiSelect Pro GM04... -
Seite 13: Verfügbares Zubehör
Verarbeitung von z.B. Metallic-Pulvern werden allfällige Brückenbildungen, welche zu Kurzschluss führen können, eliminiert. In feuchten oder tropischen Umgebungen wird allfällige Feuchtigkeit aus dem Injektor, Pulverschlauch und der Pistole ausgetrieben. Der Farbwechsel wird bei nicht extremen Farbwechseln beschleunigt. Abb. 4 Produktbeschreibung • 13 OptiSelect Pro GM04... -
Seite 14: Supercorona-Ring
Umbau sehr wartungs- und reparaturfreundlich. Montage der SuperCorona Vor der Befestigung des SuperCorona-Rings muss sichergestellt werden, dass der Anschluss und die Steckverbindung fett- und pulverfrei sind, da sonst die leitende Verbindung nicht hergestellt werden kann. 14 • Produktbeschreibung OptiSelect Pro GM04... -
Seite 15: Funktionsprinzip
Abb. 5 Pulverfluss und Elektrodenspülluft Die Elektrodenspülluft wird beim Einsatz von belüfteten Zerstäubern durch den Pistolengriff zugeführt. Der Anschluss der Pistole und die Funktionen der Zerstäuber sind im entsprechenden Kapitel in diesem Dokument beschrieben. Produktbeschreibung • 15 OptiSelect Pro GM04... -
Seite 16: Flachstrahldüse Mit Belüfteter Mittelelektrode
Pistolenkaskade erzeugt, wird zur Mittelelektrode geleitet. Abb. 7 Da sich auf der Prallplatte Pulver ansammeln kann, muss diese mit Luft gespült werden. Die Elektrodenspülluft (S) kann je nach Pistolentyp an der Pistolensteuerung eingestellt werden (siehe entsprechende Betriebsanleitung). 16 • Produktbeschreibung OptiSelect Pro GM04... -
Seite 17: Typische Eigenschaften - Charakteristika Der Funktionen
Betriebsanleitung OptiStar CG21/CG23-P) Schnellanschluss für Pulverschlauch – Schnelles und einfaches Anschliessen und Lösen vom Pulverschlauch und vom Applikationsbecher – Schutzfunktion durch geerdeten Clipp-Ring Anschluss für SuperCorona-Ring – Schnelles und einfaches Anschliessen und Lösen vom SuperCorona-Ring Produktbeschreibung • 17 OptiSelect Pro GM04... - Seite 18 Rev. 02 01/23 18 • Produktbeschreibung OptiSelect Pro GM04...
-
Seite 19: Montage / Anschluss
Pistolenkabel, Elektrodenspülluft-Schlauch und Pulverschlauch auslegen und mit mitgelieferten Klettverschlüssen binden Pistolenkabel mit dem Stecker an der Rückseite des Steuergerätes an die Buchse 2.3 anschliessen Elektrodenspülluft-Schlauch an die Kupplung 1.4 anschliessen Pulverschlauch am Injektor anschliessen Montage / Anschluss • 19 OptiSelect Pro GM04... - Seite 20 Rev. 02 01/23 Abb. 8 Pistole Wartungseinheit Injektor Spülmodul (Option) Fluidluft-Schlauch 20 • Montage / Anschluss OptiSelect Pro GM04...
-
Seite 21: Inbetriebnahme
Bei der Inbetriebnahme der Pistole müssen folgende Rahmenbedingungen, welche einen Einfluss auf die Beschichtungsresultate haben, beachtet werden: – Pistole richtig angeschlossen – Pistolensteuerung richtig angeschlossen – entsprechende Strom- und Druckluftversorgung vorhanden – Pulveraufbereitung und Pulverqualität in Ordnung Inbetriebnahme • 21 OptiSelect Pro GM04... -
Seite 22: Erstinbetriebsetzung
Bei eventuellen Fehlern siehe die Fehlersuchanleitung oder die Betriebsanleitung der Pistolensteuerung! Abb. 9 Das weitere Vorgehen zur Inbetriebnahme der Pistole ist in der Betriebsanleitung der Pistolensteuerung OptiStar CGxx (Kapitel "Erstinbetriebsetzung" und "Inbetriebnahme") ausführlich beschrieben! 22 • Inbetriebnahme OptiSelect Pro GM04... -
Seite 23: Bedienung / Betrieb
Bediener durch Blinken der entsprechenden Anzeige und vorübergehender Fehlermeldung darauf aufmerksam gemacht! Einstellung der Gesamtluftmenge Gesamtluftmenge an der Pistolensteuerung mit Tasten T3/T4 einstellen – Die Gesamtluftmenge wird den Beschichtungsanforderungen entsprechend eingestellt Bedienung / Betrieb • 23 OptiSelect Pro GM04... -
Seite 24: Elektrodenspülluft Einstellen
Fluidisierung des Pulvers im Pulverbehälter kontrollieren Pistole in die Kabine richten und einschalten und Pulverausstoss visuell prüfen Elektrodenspülluft einstellen Taste drücken. Es wird auf die zweite Anzeige-Ebene umgeschaltet. Richtige Elektrodenspülluft anhand der verwendeten Mundstücke (Prallteller, Flachstrahldüse) einstellen 24 • Bedienung / Betrieb OptiSelect Pro GM04... -
Seite 25: Spülmodus
Gehörschaden, Augenschaden sowie Atembeschwerden verursachen. ► Der Pulverschlauch und die Pneumatikschläuche müssen montiert sein. ► Die Pistole muss in Richtung einer entsprechend dimensionierten Absaugeinheit (wie z.B. Gema-Classic-Open-Kabine) gehalten werden (zielgerichtete Ableitung der Druckluftenergie). ► Entsprechende Schutzausrüstung tragen. Handgeräte ohne optionales Spülmodul (Systemparameter P01=0) Dieser Spülmodus kann nur aus dem Ruhezustand... - Seite 26 ODER der Reinigungsmodus wird automatisch beendet. Nach Beendigung der Spülprozedur wechselt die Steuerung in den Beschichtungsmodus zurück. Handgeräte mit optionalem Spülmodul (Systemparameter P01=1 oder P01=2) Dieser Spülmodus kann nur aus dem Ruhezustand (Prozessparameteranzeige, kein Pulveraustrag) aktiviert werden. 26 • Bedienung / Betrieb OptiSelect Pro GM04...
- Seite 27 Der Bediener steuert die Anzahl und die Länge der Manual Spülimpulse durch erneutes Drücken des (manuell) Pistolenabzugs STOPP = ODER ODER der Reinigungsmodus wird automatisch beendet. Nach Beendigung der Spülprozedur wechselt die Steuerung in den Beschichtungsmodus zurück. Bedienung / Betrieb • 27 OptiSelect Pro GM04...
- Seite 28 Rev. 02 01/23 28 • Bedienung / Betrieb OptiSelect Pro GM04...
-
Seite 29: Ausserbetriebnahme / Lagerung
Aus Sicherheitsgründen ist das Produkt horizontal zu lagern. Lagerdauer Die Lagerdauer ist unter Einhaltung der physikalischen Bedingung unbegrenzt. Raumbedarf Der Raumbedarf entspricht der Grösse des Produkts. Beim Abstand zu Nachbargeräten bestehen keine besonderen Anforderungen. Ausserbetriebnahme / Lagerung • 29 OptiSelect Pro GM04... -
Seite 30: Physikalische Bedingungen
Die Lagerung muss innerhalb von trockenen Gebäuden und bei einer Temperatur zwischen +5 und +50 °C erfolgen. Nicht der direkten Sonneneinstrahlung aussetzen! Wartung während der Lagerung Wartungsplan Es ist kein Wartungsplan notwendig. Wartungsarbeiten Bei längerer Lagerung periodische Sichtkontrolle. 30 • Ausserbetriebnahme / Lagerung OptiSelect Pro GM04... -
Seite 31: Wartung / Instandsetzung
Lebensdauer des Produkts und sorgen für eine länger gleichbleibende Beschichtungsqualität! – Die bei der Wartung auszutauschenden Teile sind als Ersatzteile erhältlich. Diese Teile sind in der entsprechenden Ersatzteilliste zu finden! Wartung / Instandsetzung • 31 OptiSelect Pro GM04... -
Seite 32: Reinigung Der Pistole
Pulverschlauch reinigen Pistole wieder komplettieren und anschliessen Reinigung der Zerstäuber Täglich oder nach jeder Schicht: Zerstäuber aussen und innen mit Druckluft abblasen. Niemals die Teile in Lösungsmittel einlegen! Zerstäuber auf deren Sitz kontrollieren. 32 • Wartung / Instandsetzung OptiSelect Pro GM04... -
Seite 33: Teile Austauschen
Elektrodenhalter auszutauschen Teile austauschen Ausser dem Austauschen eventuell defekter Teile sind kaum Eingriffe notwendig. Das Austauschen der Kaskade und die Reparatur des Pistolenkabelanschlusses darf nur von einer autorisierten Gema- Servicestelle vorgenommen werden. – Fragen Sie Ihre Gema-Vertretung! Zerlegung der Pistole... - Seite 34 Rev. 02 01/23 Zerlegungsvorgang 34 • Wartung / Instandsetzung OptiSelect Pro GM04...
- Seite 35 Rev. 02 01/23 Zusammenbau der Pistole Der Zusammenbau wird in umgekehrter Reihenfolge zu der oben gezeigten Vorgehensweise durchgeführt. Wartung / Instandsetzung • 35 OptiSelect Pro GM04...
- Seite 36 Rev. 02 01/23 36 • Wartung / Instandsetzung OptiSelect Pro GM04...
-
Seite 37: Störungsbehebung
– Magnetventil defekt Frontplatte defekt Lokale Gema-Vertretung kontaktieren Die Pistole erzeugt Gesamtluft falsch eingestellt Pulvermenge und /oder schlechtes Sprühbild Gesamtluftmenge am Steuergerät erhöhen Luftzuleitungen zum Injektor Luftzuleitungen zum Injektor geknickt oder beschädigt prüfen Störungsbehebung • 37 OptiSelect Pro GM04... - Seite 38 Rev. 02 01/23 Ereignis Ursachen Behebung Fangdüse/Cartridge im Injektor Ersetzen oder einsetzen verschlissen oder nicht eingesetzt Fluidisierung funktioniert nicht siehe oben 38 • Störungsbehebung OptiSelect Pro GM04...
-
Seite 39: Entsorgung
Einleitung Anforderungen an das ausführende Personal Die Entsorgung des Produkts wird durch den Besitzer beziehungsweise den Betreiber durchgeführt. Bei der Entsorgung von Baugruppen, welche nicht von Gema produziert wurden, sind die entsprechenden Anweisungen in den Fremddokumentationen zu beachten. Entsorgungsvorschriften Das Produkt ist am Ende seiner Lebensdauer zu demontieren und fachgerecht zu entsorgen. - Seite 40 Rev. 02 01/23 40 • Entsorgung OptiSelect Pro GM04...
-
Seite 41: Ersatzteilliste
Typ und Seriennummer Ihres Produktes – Bestell-Nr., Menge und Beschreibung jedes Ersatzteiles Beispiel: – Typ Handpistole OptiSelect Pro GM04 Seriennummer 1234 5678 – Bestell-Nr. 203 386, 1 Stück, Bride – Ø 18/15 mm Bei Bestellungen von Kabeln und Schläuchen muss immer die benötigte Länge angegeben werden. -
Seite 42: Optiselect Pro Gm04 - Ersatzteilliste
Pistolenkabel 6 m, Spülluftschlauch 6 m, Polarität positiv (+) 1016 973 Pistolenkabel 12 m, Spülluftschlauch 12 m, Polarität positiv (+) 1016 974 Handpistolen-Schaft OptiSelect Pro GM04 (inkl. Kaskade) mit: Pistolenkabel 6 m, Polarität negativ (–) 1018 700 Pistolenkabel 12 m, Polarität negativ (–) 1018 701 Pistolenkabel 6 m, Polarität positiv (+) - Seite 43 Schlauchanschluss – komplett, für Schlauch Innen-Ø 9-10 mm 1002 030 Pulverschlauch – Ø 10 mm (nicht gezeigt) 1001 673*# Pulverschlauch – Ø 11 mm (nicht gezeigt) 105 139*# * Bitte Länge angeben # Verschleissteil Abb. 10: OptiSelect Pro GM04 – Ersatzteile Ersatzteilliste • 43 OptiSelect Pro GM04...
-
Seite 44: Spülmodul (Option)
Spülmodul – komplett 1009 528 Elastomer-Ventil 1000 089# O-Ring – Ø 16x2 mm, antistatisch 1007 794# Fluidrohrlager 1007 356 Fluidrohr 1007 355 Haltebügel 1009 524 O-Ring – Ø 27x2 mm 1009 525 # Verschleissteil Abb. 11 44 • Ersatzteilliste OptiSelect Pro GM04... -
Seite 45: Supercorona
Rev. 02 01/23 SuperCorona SuperCorona PC.. 1018 291# # Verschleissteil Abb. 12 Ersatzteilliste • 45 OptiSelect Pro GM04... -
Seite 46: Zubehör
1007 683 (Vertiefungen); NF22 gezielte 1008 140 Beschichtung NF22 1008 145 NF40 Profile/grosse Flachteile 1018 166 NF40* 1018 165 NF24 1008 326 grosse Oberflächen 1008 142 NF24* 1008 147 * nicht für Winkelmundstücke geeignet 46 • Ersatzteilliste OptiSelect Pro GM04... -
Seite 47: Rundstrahldüsen - Übersicht (Verschleissteile)
A + B Überwurfmutter Prallplatten Ø 16 mm Geeignet für NS04 331 341 grosse 1008 150 Oberflächen Ø 24 mm NS04 1008 152 331 333 1008 151 1007 229 Ø 32 mm 331 325 Ersatzteilliste • 47 OptiSelect Pro GM04... -
Seite 48: Pistolenverlängerungen
Koppelung von mehr als zwei Verlängerungen ist nicht zulässig, da die auftretenden Hebelkräfte die Pistole beschädigen könnten. ► Die Verlängerungen (150 mm/300 mm) dürfen bei Bedarf zusätzlich NUR MIT EINER WEITEREN Verlängerung (150 mm/300 mm) gekoppelt werden. 48 • Ersatzteilliste OptiSelect Pro GM04... -
Seite 49: Düsen Für Verlängerungen - Übersicht (Verschleissteile)
1007 744 Vertiefungen NF26 1007 742 1007 740 Ø 16 mm Geeignet für NS09 331 341 grosse 1008 259 Oberflächen NS09 Ø 24 mm 1008 258 1008 257 331 333 Ø 32 mm 331 325 Ersatzteilliste • 49 OptiSelect Pro GM04... -
Seite 50: Pulverschläuche - Übersicht
- geringer Pulverfluss Schneller Farbwechsel Ø 12/18 mm 1001 674 - hoher Pulverfluss * Bitte Länge angeben Sonstiges Zubehör 150 ml 500 ml Applikationsbecher 1004 552 1002 069 Handschuhe, antistatisch (1 Paar) 800 254 50 • Ersatzteilliste OptiSelect Pro GM04... - Seite 51 Fernsteuerung ..........17 Technische Daten ..........10 Grundlegende Sicherheitshinweise ....7 Über diese Anleitung ......... 5 Inbetriebnahme ..........21 Instandsetzung ..........31 Wartung ............31 Wartung während der Lagerung ...... 30 Lagerbedingungen ........... 29 Ersatzteilliste • 51 OptiSelect Pro GM04...
- Seite 52 Rev. 02...
