OptiGun GA03-E
Rev. 00 02/23
2.

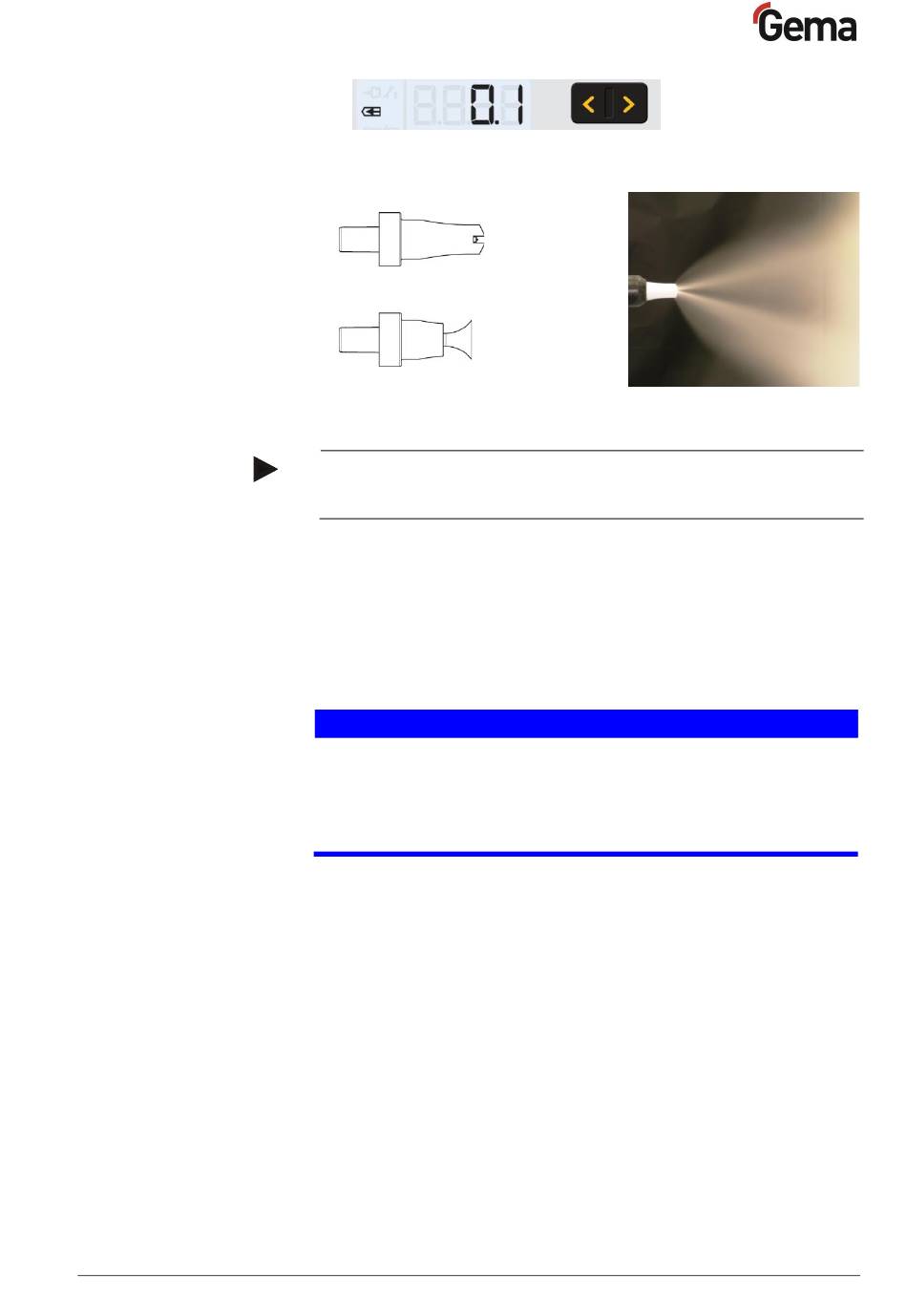

Richtige Elektrodenspülluft anhand der verwendeten Mundstücke
(Prallteller, Flachstrahldüse) einstellen
Falls in dieser Anzeige-Ebene während 3 Sekunden keine
Bedienung stattfindet, wird selbständig zur ersten Anzeige-Ebene
umgeschaltet.
3. Pulverwolke mit Versuchsobjekt einstellen
Bei Verwendung von Flachstrahldüsen:
4. Überwurfmutter um ca. 45° lösen, so dass sich die Flachstrahldüse
(oder deren Verlängerung) knapp drehen lässt
5. Flachstrahldüse auf die gewünschte Achsrichtung drehen
6. Überwurfmutter wieder fest anziehen
ACHTUNG
Überwurfmutter nicht gut angezogen
Sollte der Zerstäuber nur locker montiert sein, besteht die Gefahr,
dass die Hochspannung von der Pistole überspringt, was zur
Beschädigung der Pistole führen kann!
► Überwurfmutter immer gut anziehen!
Bei Verwendung von Rundstrahldüsen mit belüfteten Prallplatten:
7. Prallplatte austauschen (Ø 16, 24 oder 32 mm, siehe auch die
Ersatzteilliste)
≈ 0,1 Nm³/h
≈ 0,5 Nm³/h
zu viel Elektrodenspülluft
Bedienung / Betrieb • 25
