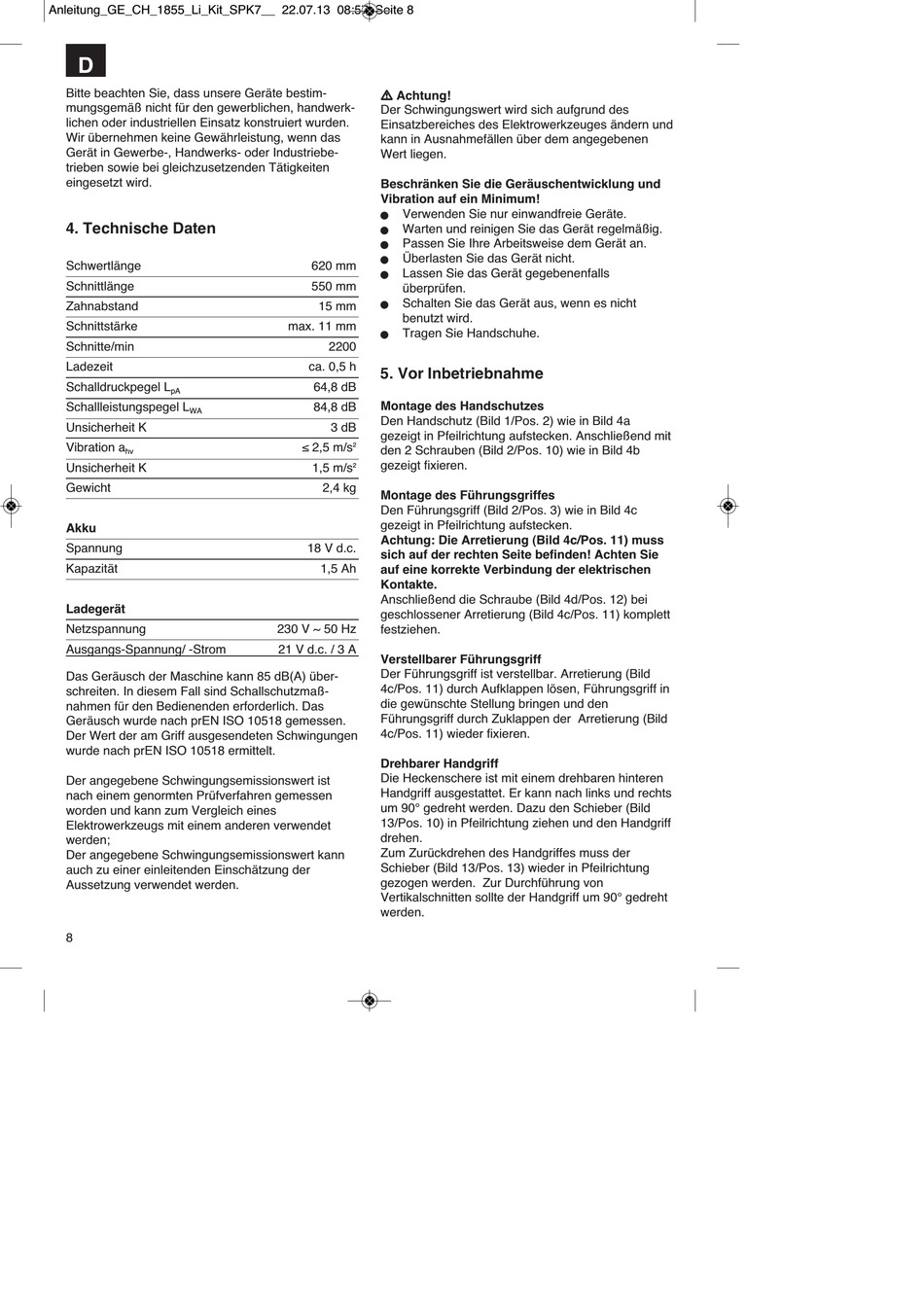

Anleitung_GE_CH_1855_Li_Kit_SPK7__ 22.07.13 08:57 Seite 8
D
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, handwerk-
lichen oder industriellen Einsatz konstruiert wurden.
Wir übernehmen keine Gewährleistung, wenn das
Gerät in Gewerbe-, Handwerks- oder Industriebe-
trieben sowie bei gleichzusetzenden Tätigkeiten
eingesetzt wird.

4. Technische Daten

Schwertlänge
Schnittlänge
Zahnabstand
Schnittstärke
Schnitte/min
Ladezeit
Schalldruckpegel L
pA
Schallleistungspegel L
WA
Unsicherheit K
Vibration a
hv
Unsicherheit K
Gewicht
Akku
Spannung
Kapazität
Ladegerät
Netzspannung
Ausgangs-Spannung/ -Strom
Das Geräusch der Maschine kann 85 dB(A) über-
schreiten. In diesem Fall sind Schallschutzmaß-
nahmen für den Bedienenden erforderlich. Das
Geräusch wurde nach prEN ISO 10518 gemessen.
Der Wert der am Griff ausgesendeten Schwingungen
wurde nach prEN ISO 10518 ermittelt.
Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann zum Vergleich eines
Elektrowerkzeugs mit einem anderen verwendet
werden;
Der angegebene Schwingungsemissionswert kann
auch zu einer einleitenden Einschätzung der
Aussetzung verwendet werden.
8
Achtung!
Der Schwingungswert wird sich aufgrund des
Einsatzbereiches des Elektrowerkzeuges ändern und
kann in Ausnahmefällen über dem angegebenen
Wert liegen.
Beschränken Sie die Geräuschentwicklung und
Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
n
Warten und reinigen Sie das Gerät regelmäßig.
n
Passen Sie Ihre Arbeitsweise dem Gerät an.
n
Überlasten Sie das Gerät nicht.
n
620 mm
Lassen Sie das Gerät gegebenenfalls
n
550 mm
überprüfen.
Schalten Sie das Gerät aus, wenn es nicht
n
15 mm
benutzt wird.
max. 11 mm
Tragen Sie Handschuhe.
n
2200
ca. 0,5 h
5. Vor Inbetriebnahme
64,8 dB
Montage des Handschutzes
84,8 dB
Den Handschutz (Bild 1/Pos. 2) wie in Bild 4a
3 dB
gezeigt in Pfeilrichtung aufstecken. Anschließend mit
≤ 2,5 m/s 2
den 2 Schrauben (Bild 2/Pos. 10) wie in Bild 4b
gezeigt fixieren.
1,5 m/s 2
2,4 kg
Montage des Führungsgriffes
Den Führungsgriff (Bild 2/Pos. 3) wie in Bild 4c
gezeigt in Pfeilrichtung aufstecken.
Achtung: Die Arretierung (Bild 4c/Pos. 11) muss
18 V d.c.
sich auf der rechten Seite befinden! Achten Sie
1,5 Ah
auf eine korrekte Verbindung der elektrischen
Kontakte.
Anschließend die Schraube (Bild 4d/Pos. 12) bei
geschlossener Arretierung (Bild 4c/Pos. 11) komplett
230 V ~ 50 Hz festziehen.
21 V d.c. / 3 A
Verstellbarer Führungsgriff
Der Führungsgriff ist verstellbar. Arretierung (Bild
4c/Pos. 11) durch Aufklappen lösen, Führungsgriff in
die gewünschte Stellung bringen und den
Führungsgriff durch Zuklappen der Arretierung (Bild
4c/Pos. 11) wieder fixieren.
Drehbarer Handgriff
Die Heckenschere ist mit einem drehbaren hinteren
Handgriff ausgestattet. Er kann nach links und rechts
um 90° gedreht werden. Dazu den Schieber (Bild
13/Pos. 10) in Pfeilrichtung ziehen und den Handgriff
drehen.
Zum Zurückdrehen des Handgriffes muss der
Schieber (Bild 13/Pos. 13) wieder in Pfeilrichtung
gezogen werden. Zur Durchführung von
Vertikalschnitten sollte der Handgriff um 90° gedreht
werden.
