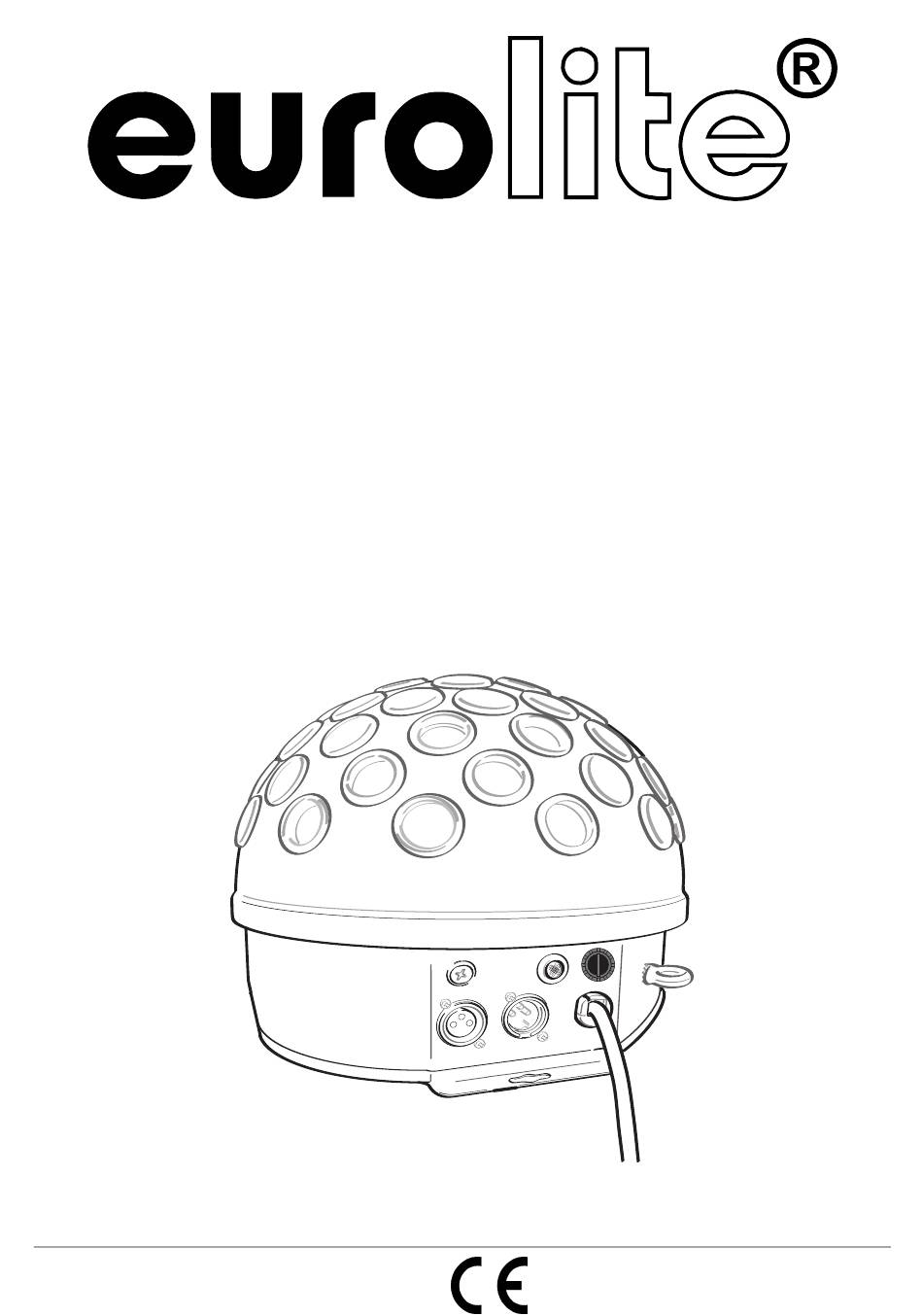

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED B-12 MC Beam Effect © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 51918822 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/25 00063044.DOC, Version 1.1... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED B-12 MC Strahleneffekt entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantiean- spruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde.
-
Seite 5: Bestimmungsgemäße Verwendung
GESUNDHEITSRISIKO! Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U. epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)! Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. -
Seite 6: Gerätebeschreibung
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung! Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch. -
Seite 7: Installation
INSTALLATION Montage BRANDGEFAHR! Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden. Das Gerät kann sowohl hängend als auch stehend installiert werden. Hängende Installation Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. -
Seite 8: Traversenmontage
Das Gerät muss absolut plan befestigt werden. Achten Sie bei der Installation des Gerätes darauf, dass Sie es über alle Befestigungslöcher anbringen. Verwenden Sie geeignete Schrauben und vergewissern Sie sich, dass die Schrauben fest mit dem Untergrund verbunden sind. Vorgehensweise: Schritt 1: An der Bodenplatte des Gerätes befinden sich Löcher zur Installation. -
Seite 9: Master/Slave-Betrieb
Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX-Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -Kupplungen. Belegung der XLR-Verbindung: Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. -
Seite 10: Bedienung
Steuerung über DIP-Schalter Stand Alone-Betrieb Das der LED B-12 MC Strahleneffekt lässt sich im Stand Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den der LED B-12 MC Strahleneffekt vom Controller. Rufen Sie die vorprogrammierten Programme wie folgt auf: 10/25 00063044.DOC, Version 1.1... -
Seite 11: Dmx-Gesteuerter Betrieb
DMX-gesteuerter Betrieb Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern. Dabei hat jeder DMX- Kanal eine andere Belegung mit verschiedenen Eigenschaften. Die einzelnen DMX-Kanäle und ihre Eigenschaften sind unter DMX-Protokoll aufgeführt. Über die DIP-Schalter können Sie die DMX-Startadresse definieren. Um das Gerät über DMX ansteuern zu können, müssen Sie DIP-Schalter 10 auf OFF stellen und die DMX- Startadresse über die DIP-Schalter 1-9 definieren. -
Seite 12: Dmx-Protokoll
Kanäle 17-24 Gerät Kanäle 25 32 Gerät Kanäle 33-40 Nun können Sie den LED B-12 MC Strahleneffekt über Ihren Controller ansteuern. DMX-Protokoll Steuerkanal 1 - PAN-Rotation Wert Eigenschaft 000 - 007 Keine Rotation 008 - 123 Vorwärts mit zunehmender Geschwindigkeit... -
Seite 13: Reinigung Und Wartung
Steuerkanal 7 - Blau Wert Eigenschaft 000 - 255 0 - 100% Steuerkanal 8 - Bernsteinfarben Wert Eigenschaft 000 - 255 0 - 100% REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. -
Seite 14: Technische Daten
Anzahl der LEDs: Maße (LxBxH): 225 x 210 x 235 mm Gewicht: 1,5 kg Zubehör: Best.-Nr. EUROLITE TH-50 Theaterhaken, silber 58000650 Sicherungsseil 3x600mm bis 5kg, silber 58010310 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 28.02.2012 © 14/25... -
Seite 15: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED B-12 MC Beam Effect. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Seite 16 Important: Damages caused by the disregard of this user manual are not subject to warranty. The dealer will not accept liability for any resulting defects or problems. If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately.
-
Seite 17: Operating Determinations
Never leave this device running unattended. OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. This device is designed for professional use, e.g. -
Seite 18: Description Of The Device
DESCRIPTION OF THE DEVICE Features LED DMX mirror ball effect Milky half ball with 34 clear lenses • Equipped with 5 x 3 W LEDs • 20 rotations per minute • Operable in stand-alone mode or with DMX interface • DMX-512 control possible via any commercial DMX-controller (occupies 8 channels) •... -
Seite 19: Hanging Installation
Hanging installation The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. The installation must always be secured with a secondary safety attachment, e.g. an appropriate catch net. This secondary safety attachment must be constructed in a way that no part of the installation can fall down if the main attachment fails. -
Seite 20: Mounting On A Trussing System
Mounting on a trussing system Install the enclosed mounting bracket at the bottom plate of the device. Mount the device to your trussing system using the mounting bracket and an appropriate clamp. For overhead use, always install an appropriate safety bond. You must only use safety bonds complying with DIN 56927, quick links complying with DIN 56927, shackles complying with DIN EN 1677-1 and BGV C1 carbines. -
Seite 21: Master/Slave-Operation
Lighting effects must not be connected to dimming-packs. OPERATION After you connected the spot to the mains, the EUROLITE LED B-12 MC Beam Effect starts running. You can do without a controller as the B-12 features a built-in microphone, which provides automatic sound control. -
Seite 22: Dmx-Controlled Operation
Disconnect the LED B-12 MC Beam Effect from the controller. Call up the internal programs as follows: DMX-controlled operation You can control the devices individually via your DMX-controller. Every DMX-channel has a different occupation with different features. Individual DMX channels and their features are listed under DMX Protocol. -
Seite 23: Dmx-Protocol
Occupation of the DIP-switches: Now you can start operating the LED B-12 MC Beam Effect via your lighting controller. DMX-protocol Control-channel 1 - PAN-Rotation Value Characteristic 000 - 007 No rotation 008 - 123 Forwards rotation with increasing speed 124 - 131 No rotation 132 - 247 Backwards rotation with decreasing speed... -
Seite 24: Cleaning And Maintenance
Control-channel 6 - Green Value Characteristic 000 - 255 0 - 100% Control-channel 7 - Blue Value Characteristic 000 - 255 0 - 100% Control-channel 8 - Amber Value Characteristic 000 - 255 0 - 100% CLEANING AND MAINTENANCE DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. -
Seite 25: Technical Specifications
Dimensions (LxWxH): 225 x 210 x 235 mm Weight: 1.5 kg Accessories: No.: EUROLITE TH-50 Theatre hook, silver 58000650 Safety bond 3x600mm up to 5kg, silver 58010310 Please note: Every information is subject to change without prior notice. 28.02.2012 © 25/25...
