Transport Und Lagerung; Montage Und Installation; Maßangaben / Befestigungsmaße - Stahl SolConeX 8573/15-Serie Betriebsanleitung

Technische Daten
Mechanische Daten
Anzahl der Pole
Gehäusematerial
Schutzart
Anschlussart
Anschluss-
querschnitt
Gewicht
Lebensdauer
Anzugsdrehmoment
Weitere technische Daten, siehe www.r-stahl.com.
6

Transport und Lagerung

• Gerät nur in Originalverpackung transportieren und lagern.
• Gerät trocken (keine Betauung) und erschütterungsfrei lagern.
• Gerät nicht stürzen.
7

Montage und Installation

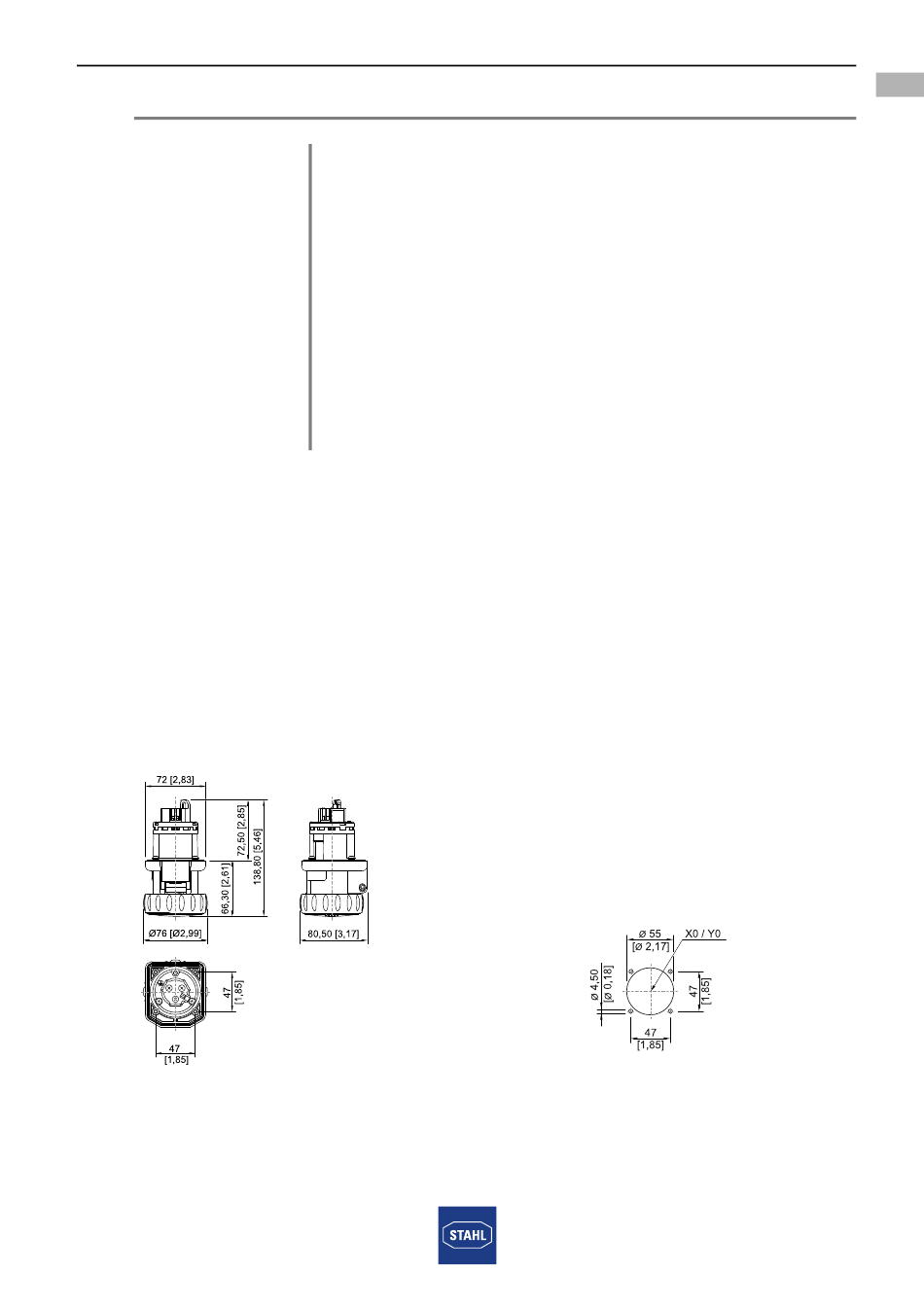

7.1 Maßangaben / Befestigungsmaße
Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten
8573/15
SolConeX Flanschsteckdose Kleinspannung
241389 / 857360300010
2018-07-04·BA00·III·de·02
2P / 3P
Polyamid, glasfaserverstärkt
IP66 gem. IEC/EN 60529
Schraubklemmen
eindrähtig
feindrähtig
feindrähtig mit Aderendhülse
0,300 kg
> 5.000 Schaltzyklen (elektrisch und mechanisch) gem. IEC/EN 60309-1
Klemmen: 1,2 Nm
Befestigungsschrauben der Flanschsteckdose: max. 2,3 Nm
17090E00
Transport und Lagerung
2
1 x 0,75 mm ... 2 x 4 mm
2
1 x 0,75 mm ... 2 x 4 mm
2
1 x 0,75 mm ... 2 x 4 mm
SolConeX Flanschsteckdose Kleinspannung
Reihe 8573/15
DE
DE
DE
DE
DE
DE
DE
2
DE
2
DE
2
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
20065E00
9
