Fronius Symo GEN24 8.0 Bedienungsanleitung Seite 146

4
5
6
146
PV1 PV1 PV2 BAT BAT PV2
+ + + + -

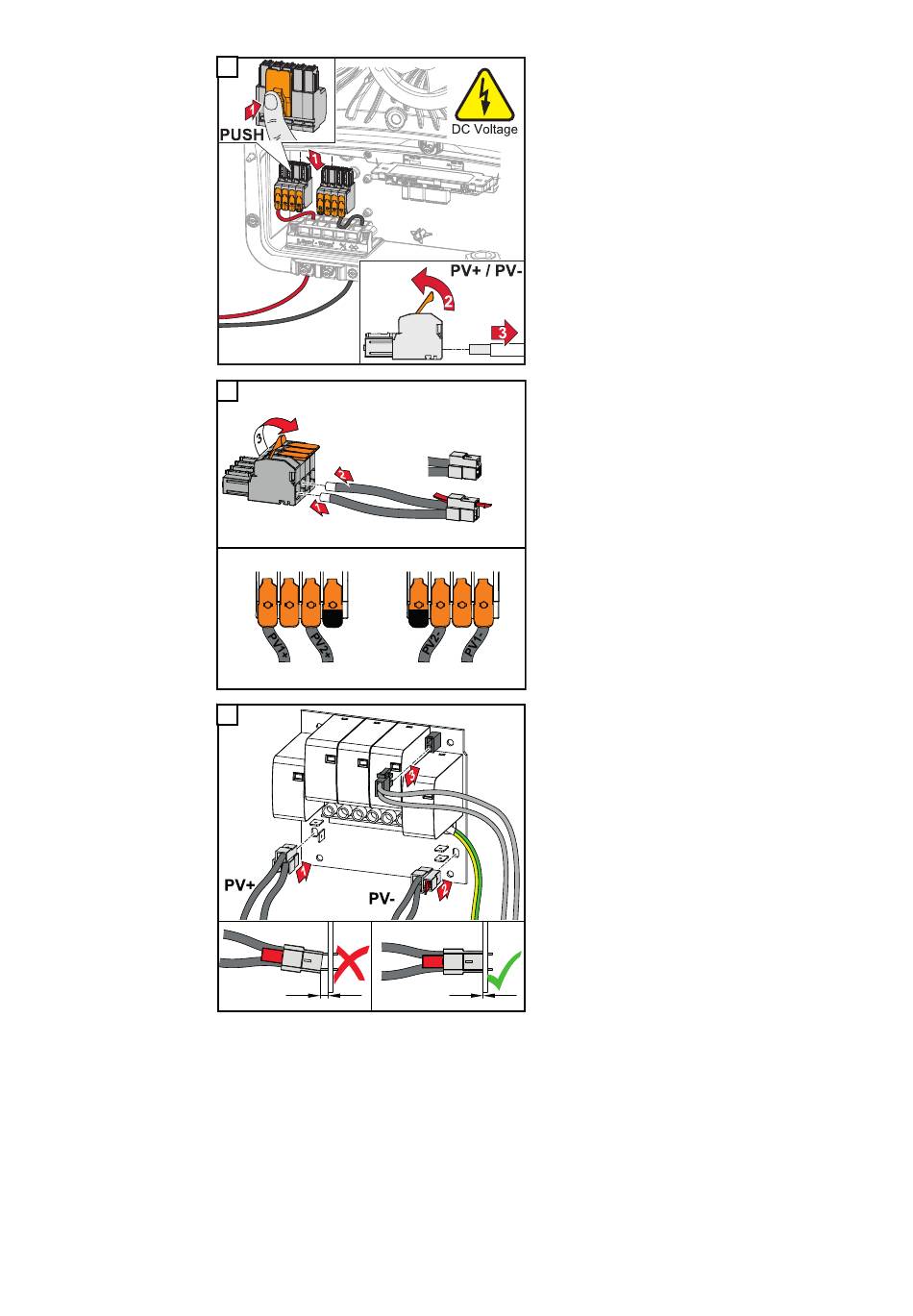

Die DC Push-in Anschlussklemmen
aus den Steckplätzen entfernen und
von den Kabeln abschließen (nur bei
bereits existierender Installation not-
wendig).
Die mitgelieferten PV+/PV- Kabel an
den jeweiligen Anschlüssen an-
schließen.
WICHTIG!
PV+
Beim Anschluss die Beschriftung der
Kabel beachten.
PV-
PV1 PV1
- - -
Die mitgelieferten Kabel an den jewei-
ligen Anschlüssen am Print an-
schließen.
WICHTIG!
Die Stecker müssen bis zum Anschlag
des Prints angesteckt werden.
